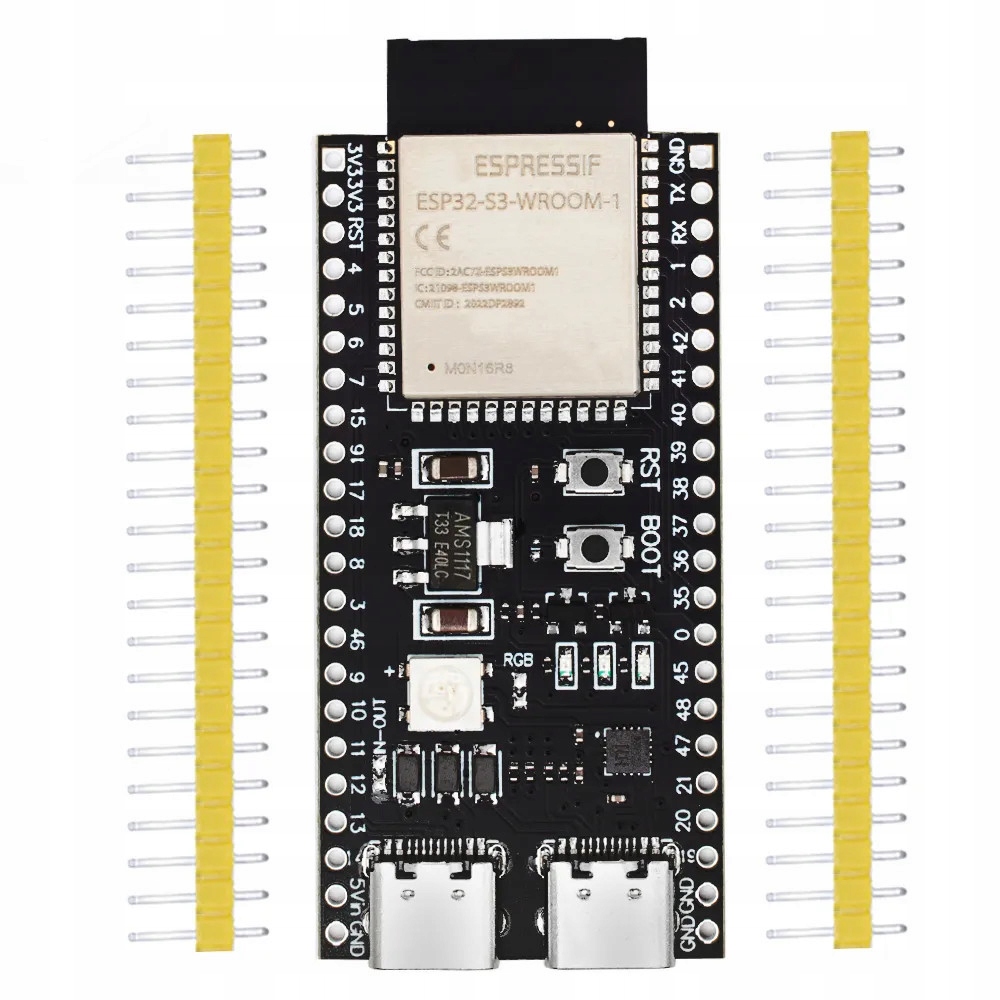

ESP32-S3 версії N16R8

ESP32-S3-WROOM-1-N16R8, який оснащений двоядерним 32-розрядним процесором Xtensa LX7 з робочим частота 240 МГц, вбудована 512 КБ SRAM (TCM) і 8 МБ PSRAM, 16 МБ Flash пам'ять. Сумісний із розводкою плати розробки ESP32-S3-DevKitC-1, зручніший у використанні та розширює спектр периферійних модулів.

Ви можете вибрати ESP-IDF, Arduino, MicroPython або інші середовища розробки в програмному забезпеченні, щоб починайте легко та швидко та застосовуйте їх до продукту.

• Система ESP32-S3-WROOM-1-N16R8 з двоядерним процесором Xtensa 32-bit LX7 з частотою 240 МГц.
• Інтегрована пам'ять 512KB SRAM, 384KB ROM, 8MB PSRAM, 16 МБ флеш-пам’яті
• Вбудований подвійний режим бездротового зв’язку Wi-Fi 2,4 ГГц і Bluetooth LE із чудовою радіочастотною продуктивністю.
• Роз’єм USB C для зручного використання.
• Вбудований діод WS2812B
• Діод живлення
• Діод зв’язку UART TX
• Діод зв’язку UART RX
• Багаті периферійні інтерфейси, включаючи повношвидкісний USB OTG, SPI, I2C, UART, АЦП, ШІМ і DVP (інтерфейс камери 8-біт ~ 16-біт), РК-інтерфейси (RGB паралельний 8-біт ~ 16-біт, I8080, MOTO6800) ) тощо, що дозволяє гнучко використовувати різноманітні функції.
• Сумісність із розводкою плати розробки ESP32-S3-DevKitC-1

Плата має вбудовану мікросхему CH343, яка використовується, серед іншого, для програмування модуля. Це безумовно полегшує програмування всього модуля. Підключитися до комп'ютера можна за допомогою кабелю через роз'єм USB-C. На додаток до програматора, ми маємо дві доступні кнопки. Вони допомагають примусово перевести стан програмування в систему ESP32. Це RESET і GPIO0. p>

Як вставити компакт-диск у завантажувач? На компакт-диску, під’єднаному до комп’ютера:

• Утримуйте EN / RST
• Утримуйте BOOT / IO0
• Відпустіть EN / RST, утримуючи BOOT / IO0< /li>
• Відпустіть BOOT / IO0

Після цієї послідовності мікросхема ESP32 будеготова до програмування.
