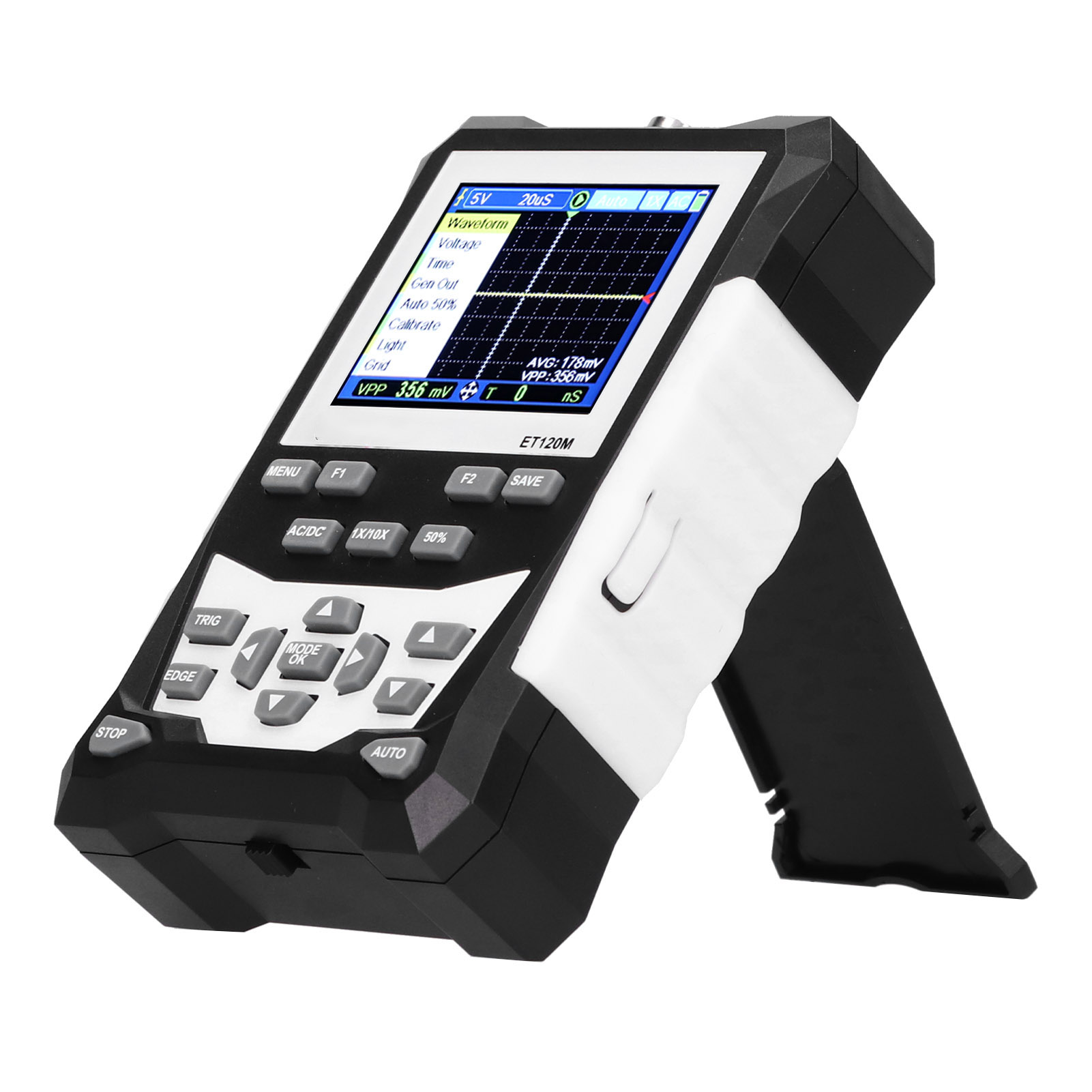

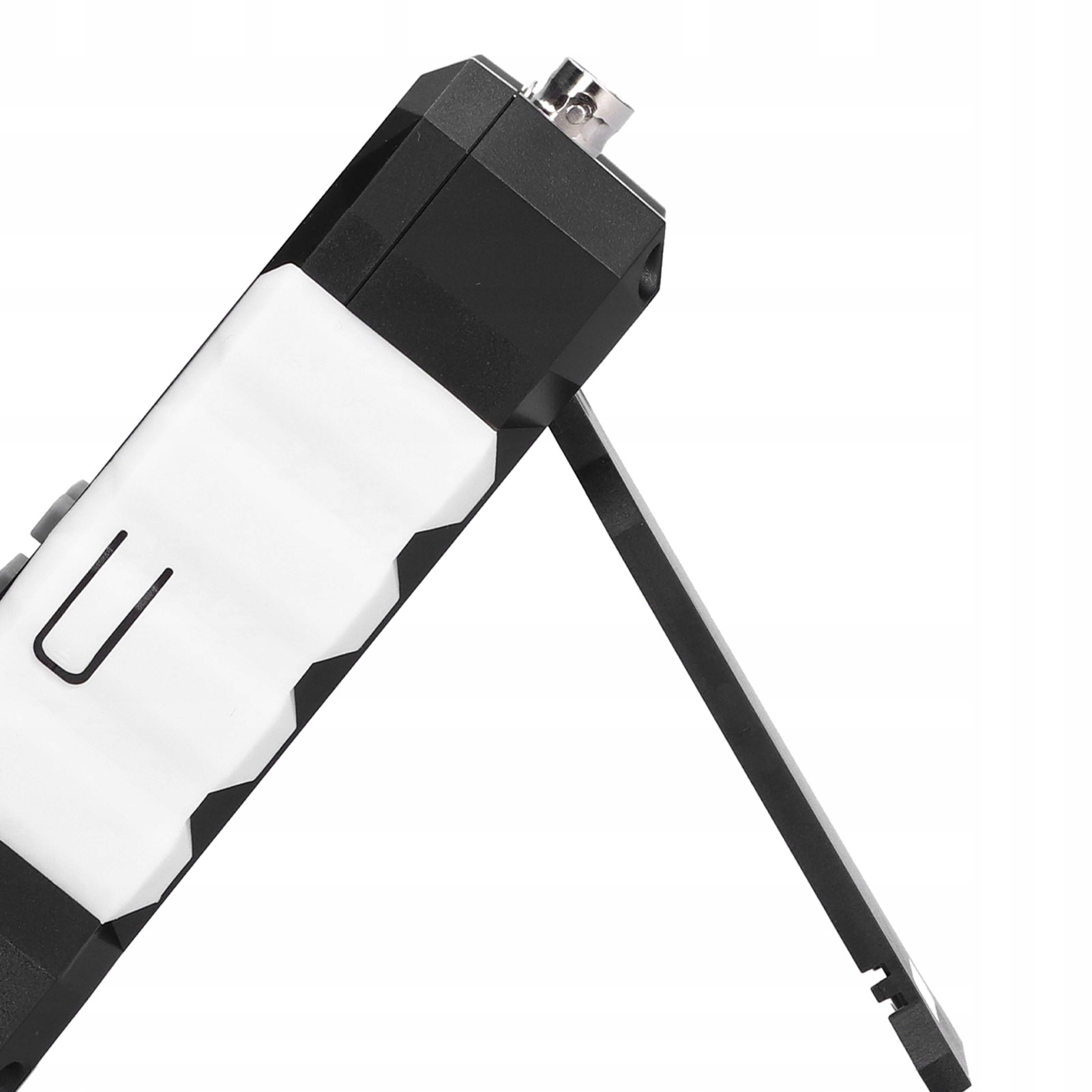

ЕТ120М РУЧНИЙ ПОРТАТИВНИЙ ОСЦИЛЛОСКОП 120 МГЦ ВИМІРЮВАЛЬНИЙ ПРИСТРІЙ
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 5
Оплачивая «ET120M РУЧНОЙ ПОРТАТИВНЫЙ ИЗМЕРИТЕЛЬНЫЙ ПРИБОР 120 МГц», вы можете быть уверены, что данное изделие из каталога «Диагностические интерфейсы» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Функція:
1. Три режими сканування сигналу (автоматичний, одиночний, нормальний), смуга пропускання сигналу до 120 МГц, еквівалентна частота дискретизації 500 MSps.
2. Автоматична форма хвилі за допомогою однієї клавіші автоматично адаптується до екрана, немає необхідності налаштовувати параметри, параметри форми сигналу можна налаштувати самостійно.
3. Чотиришвидкісний квадратний вихід сигналу 1 кГц, 10 кГц, 100 кГц, 1 МГц, може зберігати 2500 форм сигналу.
4. Портативний осцилограф підтримує кілька функцій, таких як перегляд мініатюр, видалення сигналів тощо.
5. Матеріал ABS, регулювання яскравості підсвічування від 1 до 8 рівнів, час роботи в режимі очікування до 8 годин.
Технічні характеристики:
- Тип елемента: портативний осцилограф
- Модель: ET120M
- Матеріал: ABS
- Живлення: літієва батарея 18650 2000 мА (батарея входить в комплект)
- Застосування: автоматичне вимірювання потужності
- Модель ET120M Максимальна тестова напруга 1X: 80Vpp 10X: 800Vpp
- Кількість каналів 1 Джерело сигналу Вихід 1KHz, 10KHz, 100KHz, 1MHz
- Розмір екрана 2,4-дюймовий кольоровий екран Підтримка режиму сканування
- Роздільна здатність екрана 320 x 240 Одним клацанням автоматично підтримка
- Зберігання хвиль TFT процесу відображення Зберігання до 2500 сигналів
- Пропускна здатність сигналу 120 МГц Підтримка Wave Manager
- Максимальна частота дискретизації 500 МВиб/с Точність напруги 10%
- Час наростання <3nS Точність частоти 1%
- Глибина зберігання 12,8 div Параметри вимірювання, всього 12 типів
- Вхідний опір 1 МОм Ємність батареї 2000 мА
- Вертикальна чутливість 50мВ~100В Час очікування 8 годин
- Діапазон часової розгортки 6нс~50С Яскравість підсвічування Регульований рівень 1~8
- Режим запуску Авто/Нормальний/Один вимоги до зарядки DC5V/1A/2A

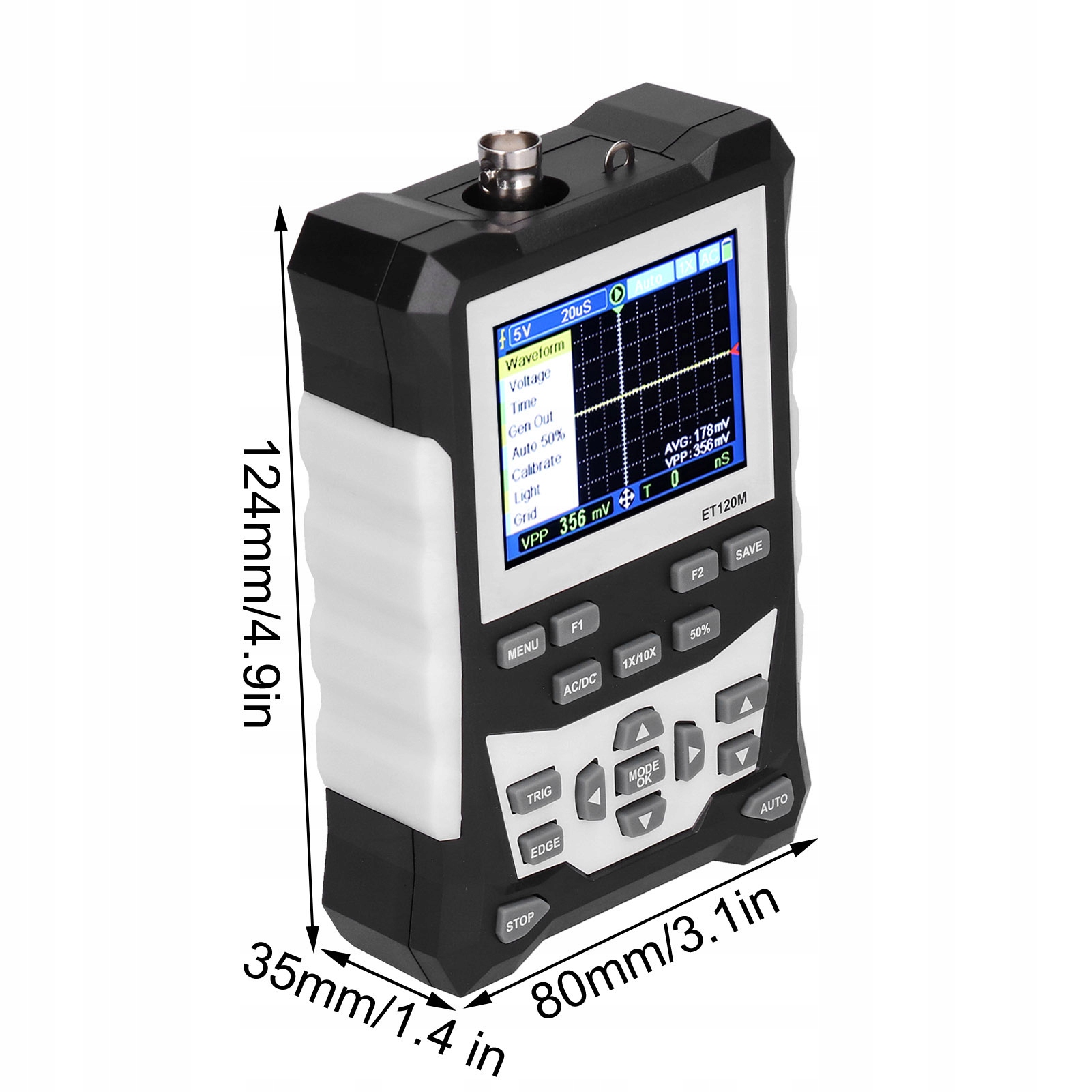

- Фронт запуску Наростаючий фронт/спадаючий фронт Розмір продукту Прибл. 124 x 80 x 35 мм / 4,9 x 3,1 x 1,4 дюйма
- Метод підключення постійного/змінного струму
Як використовувати:
- 1. Масштабування сигналу: натисніть клавішу [MODE/OK], щоб перевести напрямкову клавіатуру в режим масштабування, натисніть клавішу [▼] униз щоб збільшити сигнал по вертикалі, і натисніть клавішу [◀] вліво, щоб збільшити сигнал по горизонталі.
- 2. Зменшення форми хвилі: натисніть клавішу [MODE/OK] , щоб перевести клавіатуру спрямування в режим масштабування ⊕, натисніть клавішу [▲] вгору для зменшення форми хвилі по вертикалі і натисніть клавішу [▶] вправо для зменшення довжини хвилі.
- 3. Переміщення сигналу: натисніть клавішу [MODE/OK], щоб налаштувати напрямок клавіатури в режимі протягування ☩, у цей час натисніть клавішу напрямку для переміщення сигналу у відповідному напрямку.
- 4. Відрегулюйте напругу запуску: натисніть кнопки зі стрілками [▲] і [▼] у нижньому правому куті, щоб відрегулювати напругу запуску. Будь ласка, зверніть увагу, що вам потрібно спочатку вимкнути функцію "Auto 50%", а часовий діапазон становить від 25 нс до 100 мс

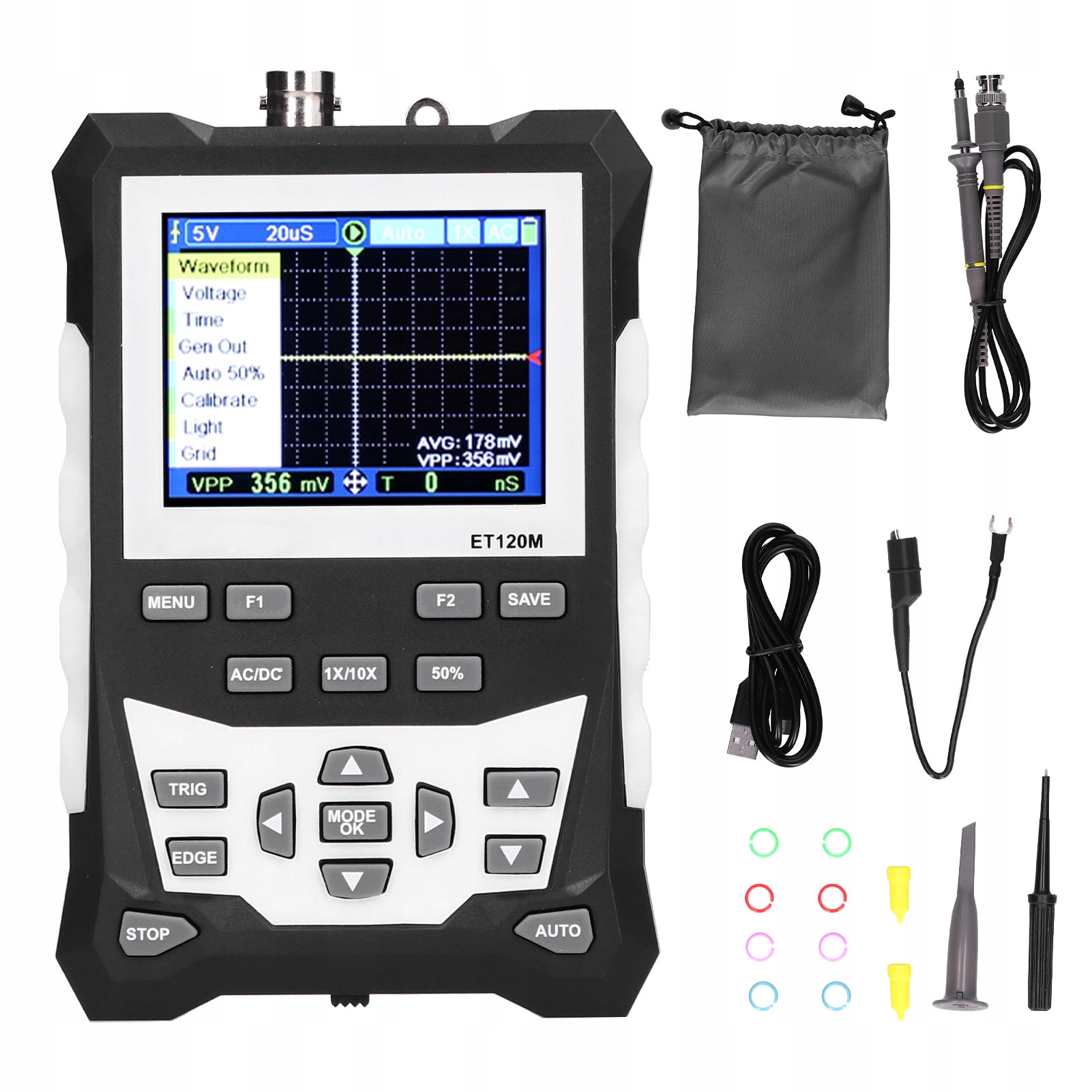

Список пакетів:
- 1 x Осцилограф
- 1 x Лінія даних
- 1 x Зонд осцилографа
- 1 x Кабель заземлення
- 1 x Гачок для зонда
- 1 x Неіндуктивний регульований біт
- 8 x Кольорове колесо
- 2 x Гачок для зонда Кепка
- 1 x інструкція ET-120
- 1 x інструкція з аксесуарів
- 1 x сумка для інструментів
