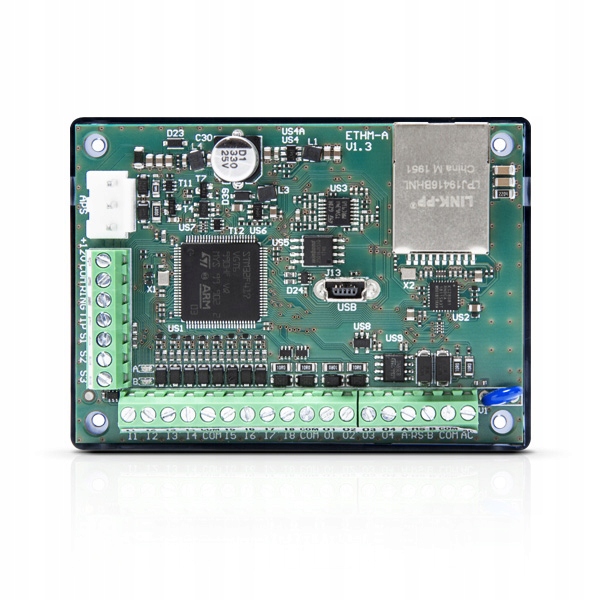

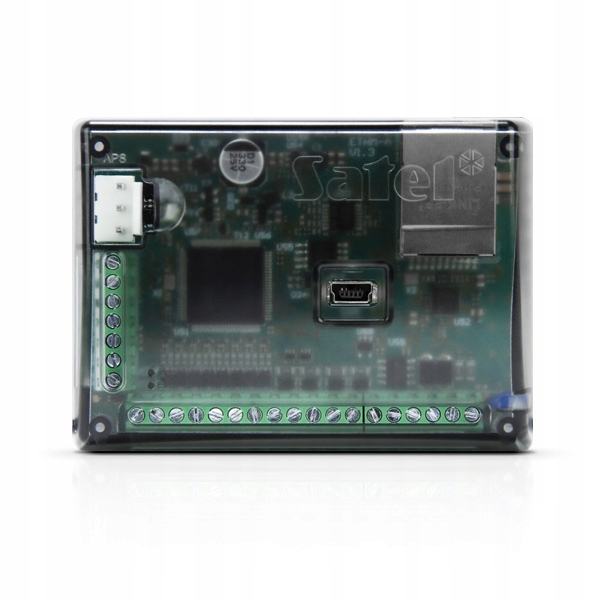

Універсальний модуль моніторингу ETHM-A

ETHM-A – це універсальний модуль моніторингу, який може працювати автономно, як частина системи виявлення вторгнень або в системах автоматизації. Модуль дозволяє передавати інформацію через мережу Ethernet.

У системах сигналізації цей модуль може використовуватися для моніторингу, співпрацюючи з будь-якою контрольною панеллю, підключеною до модуля через його номеронабирач. ETHM-A також можна підключити до контрольної панелі за допомогою відповідно налаштованих виходів контрольної панелі, підключених до входів модуля.

ETHM-A має 8 входів, які можна запрограмувати як NO, NC або аналогові для роботи з пристроями оснащений NO виходами або NC або аналоговими датчиками або цифро-аналоговими перетворювачами. Крім того, він оснащений цифровою шиною датчиків 1-Wire. Це дозволяє підключити до 8 детекторів (наприклад, температури) з максимальною довжиною шини до 30 м. Завдяки цьому модуль може збирати та передавати різні типи даних у межах IoT, наприклад, поточну температуру, рівень вологості тощо. . ETHM-A також може передавати на станцію моніторингу події, що відбулися в системі сигналізації (наприклад, постановка на охорону, тривога тощо).

ETHM-A має 4 транзисторних виходи (OC). Ними можна керувати віддалено, наприклад, за допомогою мобільного додатку GX CONTROL, комп’ютера з інстальованим програмним забезпеченням GX Soft або в IoT.

Модуль також дозволяє надсилати сповіщення за допомогою PUSH-повідомлень на мобільні пристрої з інстальованим додатком GX CONTROL та електронною поштою.

Програмування та налаштування відбувається на комп'ютері з інстальованою програмою GX Soft. Модуль підключається до програми локально (USB) або віддалено (Ethernet). Прошивку ETHM-A можна оновити дистанційно завдяки співпраці з програмою UpServ.

• перетворення аудіомоніторингу (SIA/DTMF/імпульсно)
• повідомлення: PUSH/E-mail < /li>
• 8 програмованих входів (NO/NC/аналоговий)
• 1-Wire цифрова шина датчиків (до 8 датчиків)
• можливість налаштувати реакцію на перевищення запрограмовані порогові значення:

  на аналогових входах

  від датчиків 1-Wire

• 4 керовані виходи типу OC:

  дистанційно за допомогою мобільної програми GX CONTROL

  локально/віддалено за допомогою програми GX Soft

  віддалено в IoT

  локально за допомогою 8 входів модулів

• підтримка відкриті комунікаційні протоколи:

  MQTT

  JSON

  JSON/HTTP

• конфігурація параметрів модуля за допомогою програми GX Soft:

  локально через USB

  віддалено через Ethernet

• співпраця з мобільним додатком GX CONTROL
• можливість дистанційного оновлення прошивки через UpServ
< /ul>

Технічні дані

• Кількість виходів типу OC 4
• Напруга живлення (±15%) 12 В постійного струму
• Кількість входів 8
• Розміри корпусу 83 x 60 x 26 мм
• Діапазон робочих температур -10...+55°C
• Споживання електроенергії в режим очікування 60 мА
• Максимальний струм споживання 80 мА
• Вага 76 г
• Максимальна вологість 93±3%
• Клас навколишнього середовища згідно EN50130-5 II
• Виходи типу OC 50 мА / 12 В постійного струму
• Максимально допустима напруга на вході змінного струму 25 В змінного струму
