Excursion HXA-85 - автомобільний підсилювач

4-канальний автомобільний підсилювач потужності для автомобільної аудіосистеми, RMS потужність: 4x150-200W / 2x400W, вхід High/Low, Auto On/Off, аналоговий

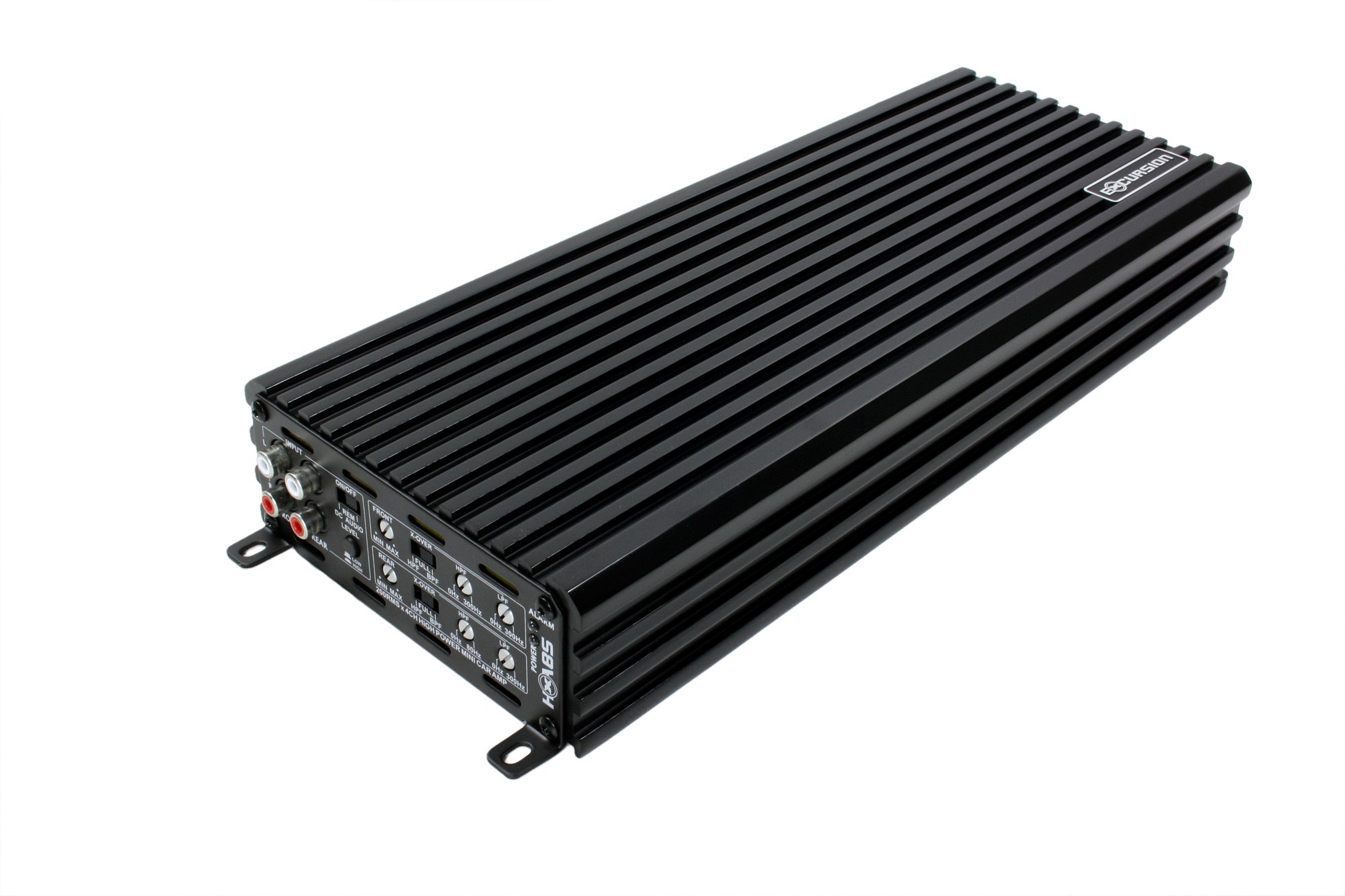

Excursion HXA-85

4-канальний автомобільний підсилювач потужністю 4x150-200W / 2x400W, стабільний до 2Ω, аналоговий (AB), входи сигналу Hi/Lo, Auto Turn On/Off, малі розміри.

Аналоговий 4-канальний підсилювач з високою економічність і невеликі габарити, побудований на основі двосторонньої плати PCB, виготовленої за технологією поверхневого монтажу SMD. Підсилювач оснащений системою усунення шумів і перешкод, а також системою багатоканального захисту від перевантаження, короткого замикання на виході динаміка, перегріву і занадто низької або занадто високої напруги живлення. У стандартну комплектацію також входять плавно регульовані фільтри LP і HP з можливістю роботи в режимі BP Subsonic (Band Pass), еквалайзер підсилення низьких частот, система «Auto Turn ON/OFF», яка керує включенням і виключенням підсилювача, а також входи «High/Low Input» для аудіосигналу на рівні динаміків і на рівні RCA (загальні входи сигналу для Режим "High/Low" через роз'єми RCA). Підсилювач HXA-85 стабільно працює при навантаженні до 2 Ом в кожному каналі або до 4 Ом при МОСТОВОМУ підключенні.

ОСНОВНІ ТЕХНІЧНІ ДАНІ:

• Кількість каналів: 4
• Вихідна потужність RMS/4Ω (напруга живлення 14,4 В): 4x150 W
• Вихідна потужність RMS/2Ω (напруга живлення 14,4V): 4x200 W
• Вихідна потужність Міст RMS/4Ω (напруга живлення 14,4 В): 2x400 Вт

• Частотна характеристика: 15–25 000 Гц
• Макс. рівень спотворення THD/4Ω: < 0,05 %
• Сигнал/Шум (Ставлення S/N): >80 дБ
• Вхідна чутливість для сигналу RCA (НИЗЬКИЙ рівень): 0,2–5,0 В
• Вхідна чутливість для сигналу гучномовця (ВИСОКИЙ рівень): 0,6–15,0 В
• Фільтр LP-Front/Rear із плавним регулюванням: 0–300 Гц
• Фільтр HP-Front із плавним регулюванням: 0–300 Гц, також у режимі смугового фільтра (дозвуковий)
• Фільтр HP-Rear із плавним регулюванням: 0–80 Гц, також у режимі смугового фільтра (дозвуковий)
• ККД /4Ω: >60%
• Робоча напруга: 10-15 В
• Запобіжник: потрібен зовнішній 100 А
• Захист від високої температури: від 80 °C
• Захист від низької напруги живлення: нижче 8 В
• Розміри корпусу без з’єднань (ширина/висота/довжина): 140/54/355 мм

• Робота в аналоговому класі "AB".
• Технологія: SMD, Full MOSFET, Military Standard.
• Режими роботи фільтра: FULL/HPF/BPF (у режимі BPF увімкнено обидва фільтри: HP і LP).
• Вхід аудіосигналу спереду/ззаду: 4xRCA (загальний для сигналу HIGH / LOW).
• Вихід аудіосигналу: немає.
• Перемикачі для вибору рівня вхідного сигналу HIGH / LOW (сигнал рівня динаміка або RCA).
• Загальний вхід сигналу HIGH або LOW через роз’єми RCA після вибору відповідного режиму роботи перемикачем LEVEL (ми рекомендуємо використовувати адаптивні роз’єми RCA/VO). Excursion XML і Excursion REM - управління шляхом подачі керуючої напруги +12В від магнітоли на роз'єм "Remote"

  2. DC - автоматичний контроль напруги постійного струму (приблизно +6 В), що надходить через входи RCA від кабелів динаміків радіо (працює після вибору рівня вхідного сигналу динаміків - HIGH за допомогою перемикача LEVEL)

  3. AUDIO - автоматичне керування підсилювачем після виявлення імпульсів аудіосигналу (наприклад, музики) на RCA-входах підсилювача. Ця опція має систему затримки часу.

• Стійкі до корозії нікельовані розетки та кабельні з’єднувачі.
• Масивні клеми з шестигранними гвинтами для силових кабелів до 21 мм2.
• Масивні шестигранні клеми з шестигранними гвинтами для акустичних кабелів до 10 мм2.
• Схеми захисту від перевантаження, коротке замикання на вихід динаміка, перегрів і занадто низька напруга.

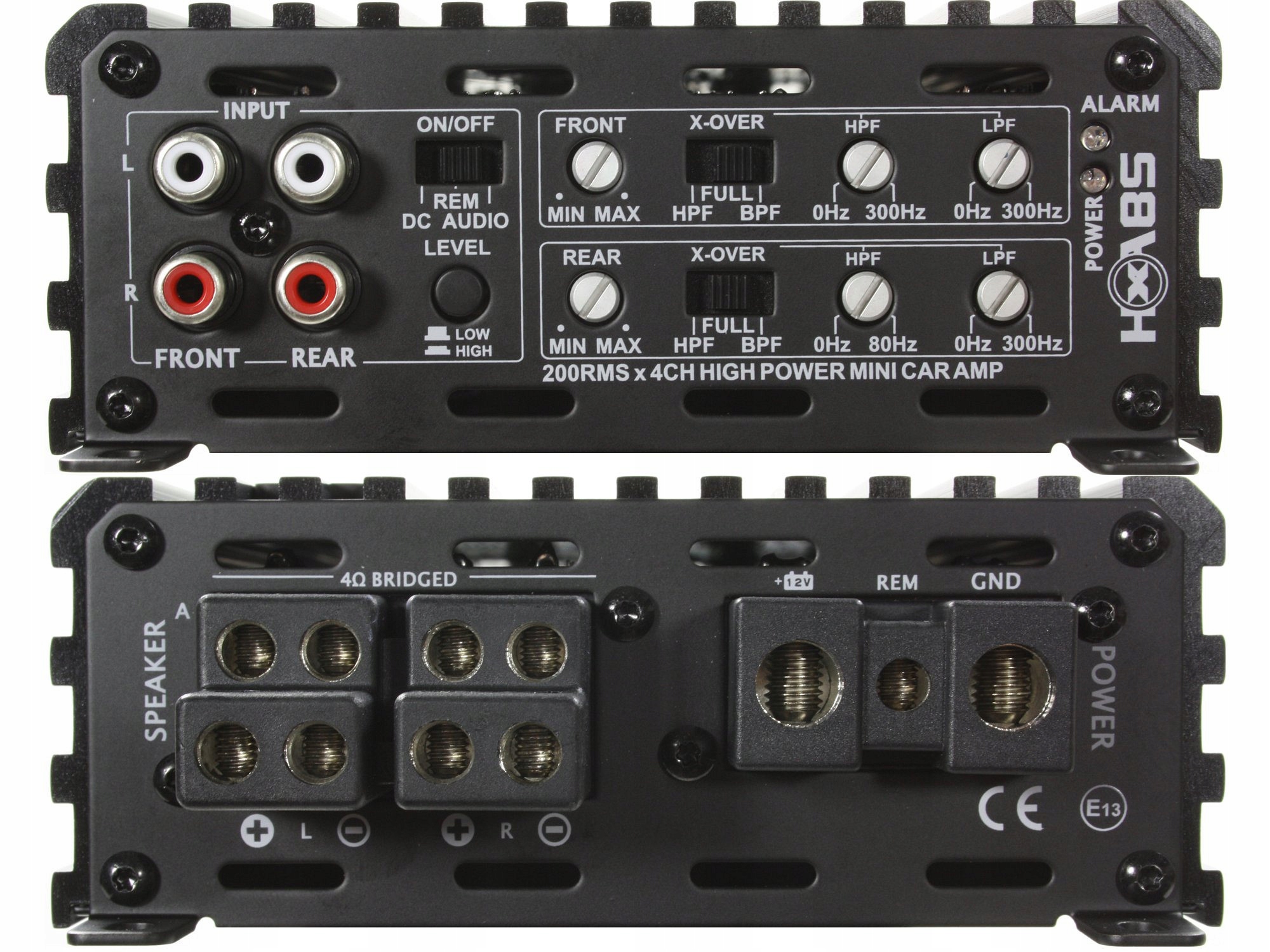

УВІМКНЕННЯ/ВИМКНЕННЯ - 3 варіанти керування підсилювачем (дистанційне)

Підсилювач Excursion HXA-85 має систему "Дистанційне керування", що відповідає за вмикання та вимикання підсилювача, яка може працювати в трьох режимах, вибраних за допомогою перемикача ON/OFF. Перший варіант (REM) працює для вхідного сигналу HIGH і LOW і є стандартним керуванням підсилювачем шляхом подачі напруги +12 В на його роз'єм REM. Решта два варіанти керування (опції DC і AUDIO) працюють як система «Автоматичне ввімкнення/вимкнення» і можуть використовуватися, коли радіо не має стандартного виходу «Дистанційне» керування. Якщо перемикач ON/OFF знаходиться в положенні DC і попередньо вибрано тип входу сигналу HIGH (сигнал рівня динаміка), система автоматично вмикає підсилювач, коли після ввімкнення радіо на його кабелях динаміка з’явиться постійна напруга приблизно 6 В відносно заземлення джерела живлення. Цей тип управління можна використовувати в більшості стандартних радіостанцій, які мають внутрішній підсилювач потужності на основі інтегральних схем. Однак ця опція може не працювати з більш досконалими заводськими аудіосистемами, які оснащені зовнішнім підсилювачем і де немає постійної напруги на кабелях динаміків (наприклад, деякі моделі BMW). Якщо перемикач ON/OFF знаходиться в положенні AUDIO, система вмикатиме або вимикатиме підсилювач залежно від наявності імпульсів аудіосигналу, виявлених на входах сигналу RCA. Цей режим має схему затримки часу. Під час використання системи «Автоматичне ввімкнення/вимкнення» (опція постійного струму або аудіо) роз’єм REM +12V, розташований на роз’ємах кабелю живлення, служить автоматично керованим виходом REMOTE, який можна використовувати для вмикання/вимкнення інших пристроїв, напр. наступні підсилювачі потужності.
