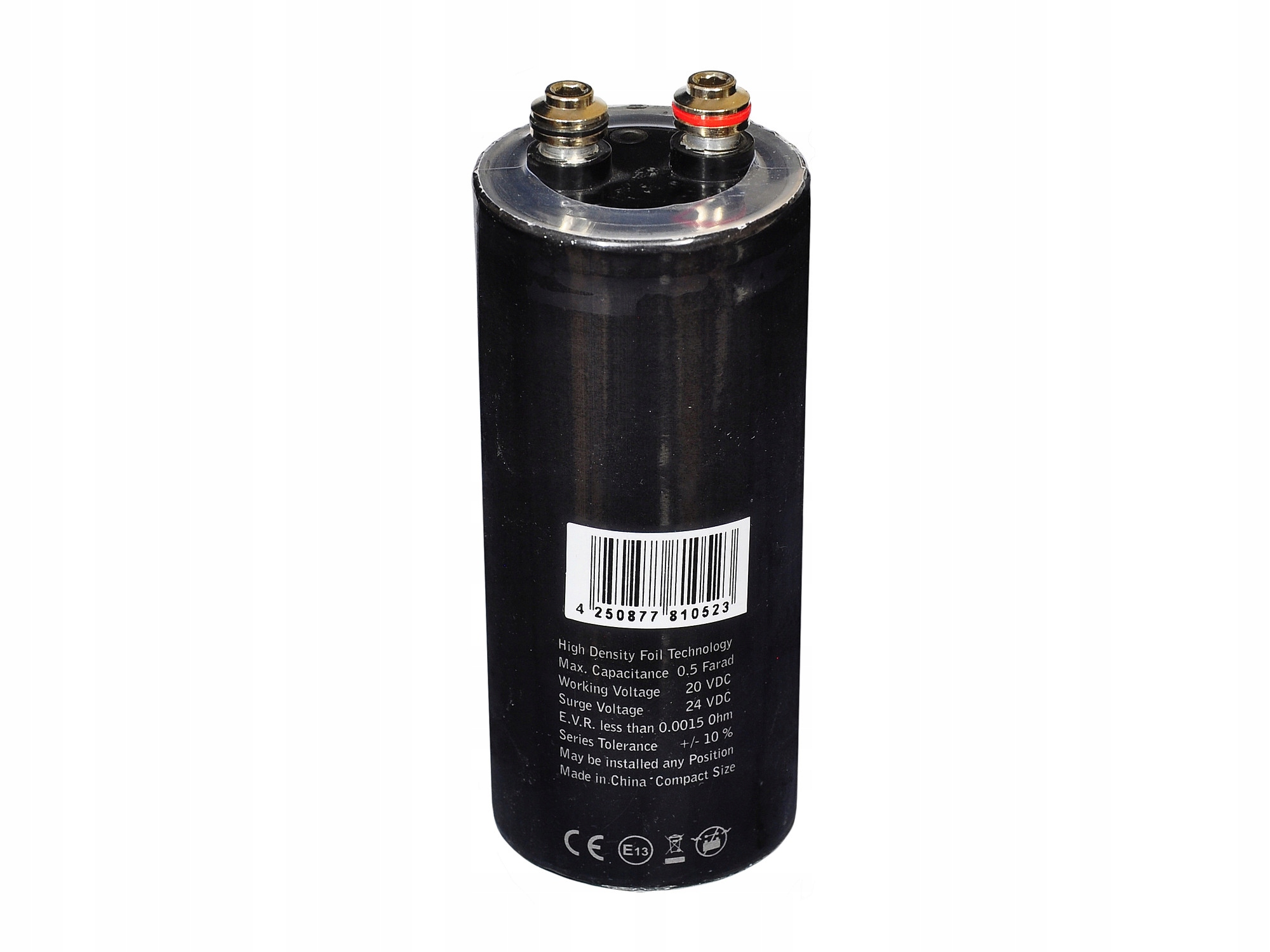

Конденсатор 0,5F Excursion PX CAP - міні без дисплея

HEAD CAP - міні-конденсатор 0,5F для підтримки джерела живлення підсилювачів і цифрових процесорів, оснащених джгутом ISO Plug&Play, наприклад, Excursion PXA, Helix, Match, Musway тощо

Excursion PX CAP - це дуже ефективний міні-конденсатор без електроніки ємністю 0,5 фарада від німецького бренду Excursion для підвищення стабільності та ефективності інсталяційних підсилювачів живлення і процесори DSP, які працюють від спеціальних кабельних джгутів ISO Plug&Play. Завдяки використанню новітньої технології HDFT (High Density Foil Technology) із збільшеною щільністю внутрішньої електродної фольги вдалося досягти високої ефективності при збереженні дуже малих розмірів корпусу. Конденсатор Excursion PX CAP може виступати в якості ефективного енергетичного банку, стабілізуючого імпульсні перепади і коливання напруги в установках, що живлять автомобільні аудіосистеми потужністю до 500 Вт. Висока ефективність і малі розміри конденсаторів є одними з найважливіших параметрів в епоху дедалі менших і потужніших цифрових підсилювачів, які використовуються для розширення заводських автомобільних аудіосистем (OEM Upgrade). Завдяки цьому мініатюрний Excursion PX CAP пропонує великі можливості для установки у важкодоступних місцях автомобіля. Це також усуває багато обмежень, які раніше не дозволяли такий додатковий блок живлення для підсилювача потужності завжди встановлювати якомога ближче до нього або як НАГОЛОВКУ за радіо на роз’ємі джгута ISO Plug&Play для додаткового живлення звукові пристрої. Основним призначенням міні-конденсатора Excursion PX CAP є стабілізація імпульсних коливань напруги, що живлять автомобільні підсилювачі з низькою або середньою вихідною потужністю та підсилювачі з процесорами DSP, які живляться від кабельних джгутів ISO Plug&Play з обмеженим поперечним перерізом кабелю (наприклад, Excursion PXA-45). і PXA-P6 DSP та інші продукти DSP подібного призначення, такі як Helix, Match, Musway тощо).

Дедалі більш поширеним використанням ефективних конденсаторів з малими розмірами є їх встановлення безпосередньо під панеллю приладів поруч із роз’ємом ISO позаду радіо (як HEAD CAP). Багато сучасних підсилювачів із процесорами DSP, встановленими для покращення звуку заводських аудіосистем, мають кабельні джгути Plug & Play, що дозволяє легко підключити їх до заводської установки автомобіля. У часи постійного зниження собівартості виробництва і ваги автомобілів їх заводська установка зазвичай проектується без надмірного навантаження. Занадто тонкі кабелі живлення також можна знайти в багатьох джгутах Plug&Play. Усе це призводить до великих перепадів напруги та флуктуацій в установці, що живить радіо та підключеному до нього додатковому пристрої Plug&Play в результаті розширення аудіосистеми. Нестабільне живлення істотно знижує ефективність всієї системи і впливає на якість відтворюваного звуку. Проблема імпульсних коливань напруги живлення також стосується підсилювачів, що живляться безпосередньо від клем акумулятора автомобіля, оскільки акумулятори, які все більше завантажуються заводським обладнанням, часто працюють близько до межі дефіциту енергії. Використання додаткового буфера енергії у вигляді ефективного конденсатора HDFT дозволить істотно пом'якшити імпульсні перепади напруги, що стабілізує і підвищить загальну ефективність установки, що живить аудіообладнання. Міні-конденсатор Excursion PX CAP ідеально підходить для цієї мети, його діаметр менший за висоту отвору 1-DIN, тому його можна легко розмістити за радіо на роз’ємі джгута Plug&Play для живлення додаткового аудіообладнання. У випадку аудіосистем більшої потужності конденсатор із відповідною більшою ємністю слід використовувати безпосередньо на роз’ємі живлення підсилювача.

Просте та швидке встановлення – комплекти для встановлення доступні для полегшити підключення конденсатора (продається окремо):

• Hollywood HPID8 ICS - «inline» підключення конденсатора до кабелю живлення підсилювача з перетином макс. 10 мм2 або до джгута Plug&Play, що живить підсилювач/DSP.
• Голлівуд

ОСНОВНІ ТЕХНІЧНІ ДАНІ:

• Міні-буферний конденсатор без електроніки для автомобільних аудіосистем на 12 В (не використовуйте в установках на 24 В)
• Призначений для прихованого «вбудованого» монтажу на джгуті живлення підсилювача або DSP (без тримачів)
• HDFT (технологія високої щільності фольги) — новітня технологія з високою ефективністю зі збільшеною щільністю електродної фольги< /li>
• Мініатюрний розмір - приблизно на 1/3 менший у порівнянні з традиційною конструкцією з тією самою місткістю
• Найефективніший HEAD CAP на ринку, який встановлюється в слот 1 DIN.
li>
• Максимальна ємність: 0,5 фарада (500 000 мкФ)
• Допустима ємність: +/- 10%
• Рекомендується для автомобільних аудіосистем потужністю: до 500 Вт
• Робоча напруга: до 20 В (постійного струму)
• Обмеження перенапруги: 24 В (постійного струму)
• Внутрішній послідовний опір (ESR): нижче 0,0015 Ом< /li>
• Робочий діапазон температур: від -20°C до +50°C
• Хромовані клеми з шестигранними гвинтами для кільцевих з’єднувачів M6-M8
• Розміри (діаметр / висота / висота з клемами): 51 / 116 / 131 мм
• Вага: 0,52 кг
• Гарантія польського імпортера: 24 місяці

В набір входить:

• конденсатор PX CAP без електроніки, без ручок і без джгута проводів

УВАГА!

Буферний конденсатор працює найефективніше, якщо його підключено за допомогою якомога коротших кабелів (макс. 50 см), якомога ближче до роз’єму живлення підсилювача потужності. Підключення (+/-) слід виконувати за допомогою кабелів OFC із поперечним перерізом не менше 8-10 мм2 (мін. 21 мм2 для ємностей 2F і більше). Перед першим підключенням конденсатора до джерела живлення його необхідно спочатку «м'яко» зарядити за допомогою резистора (або лампочки), що входить в комплект, який обмежує струм початкової зарядки. Таку саму процедуру слід виконувати кожного разу, коли джерело живлення від’єднується від конденсатора або після від’єднання акумулятора автомобіля, якщо конденсатор розрядився. Резистор з'єднаний послідовно з плюсовим проводом, що живить конденсатор. Коли конденсатор буде повністю заряджено, видаліть резистор і під’єднайте плюсову клему конденсатора безпосередньо до кабелю живлення (+12 В) на підсилювачі. Після демонтажу конденсатора його також слід акуратно розрядити через резистор або лампочку. Підключення розрядженого конденсатора до джерела живлення без початкової «щадної» зарядки може призвести до остаточного пошкодження виробу або зниження його параметрів. Цей тип пошкодження не покривається гарантією.
