F&F 1-фазний індикатор споживання енергії WZE-1
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 23
Просматривая «F & F 1-фазный индикатор потребления энергии WZE-1», вы можете быть уверены, что данный товар из каталога «[rubrica_name]» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Індикатор 1-фазної енергетичної енергії WZE-1
Лічильник має середину сертифіката.
доля
wze-1-статичний (електронний), калібрований лічильник споживання електроенергії в прямому системі.
Дія
Спеціальна електронна система під впливом поточного струму та застосування напруги генерує імпульси в кількості електричної енергії. Споживання енергії сигналізується світлодіодними спалахами. Кількість імпульсів перетворюється на споживану енергію, а його значення позначається сегментарним РК -дисплеєм. Цифри захоплення означають сотні кВт / год (0,01 кВт / год = 10 Вт).
Технічні характеристики
- Тип: Одиночна фаза
- Відповідність: Середня Директива 2014/32/Eu
- Довідкова напруга: 230 В змінного струму ± 30%
- Основні поточні: 0.25 stron . Максимальний струм: 45 A
- Мінімальний струм вимірюється: 0,02 a
- власне споживання лічильника: 8 VA; 0.4 W
- Scope of indications: 0 ÷ 99999.99 KWH
- Constant meter: (1 Wh/IMP) 1000 IMP/KWH
- Visit signaling: Led red
- SO-: Open collector
- SO+ Отже, напруга з'єднання-: 12 ÷ 27 В постійного струму
- So+ SO Current Current-: макс. 27 Ма
- Імпульси Час So+ So-: 90 мс
- b
- Довжина So+ SO -: макс. 20 м
- Підключення: Гвинтові клеми 6,0 мм2
- Робоча температура: -20 ÷ 50 ° C
- Розміри: 1 модуль (18 (18 мм)
- інсталяція: на 35 мм ip20
Розміри

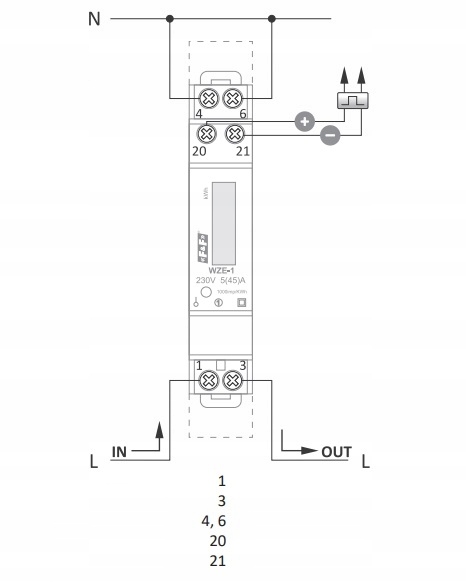

Діаграма з'єднання
для малювання:
- 1 - Фазовий кабель - джерело живлення
- 3 - Фазовий кабель - Прийом
- 4,6 - Нейтральний кабель
- 20 - Імпують вихід (+)
- 21 - імпульс ( -)
Збірка
1. Від'єднайте джерело живлення.
2. Встановіть лічильник на рейку на приладовій панелі.
3. Підключіть вхідну фазу до клеми 1.
4. Кабель n для терміналу 4.
5. Підключіть вимірюваний або один приймач до клеми 3 (вихідна фаза L) та до терміналу 6 (n).
6. Додатковий імпульсний приймач для 20 (+) терміналів
і 21 ( -).
імпульсивний вихід
Лічильник має вихід SO+/ SO-імпульс. Це дозволяє підключити ще один імпульсний пристрій (SO), генеровані імпульсами за лічитою.
Для правильної роботи лічильника не потрібно підключити додатковий пристрій.
герметизація
Лічильник має можливість герметизації вхідних та вихідних затискачів, які заважають вам зробити лічильник від лічильника
Лічильник позначений індивідуальним заводським номером, що сприяє його однозначній ідентифікації. Позначення нерозумне (лазерна гравірування).
