КОНТРОЛЕР ДЛЯ РОЛЕТ, МОТОРІВ, ВОРОТ ДВОКЛАВІШНИЙ ПРОГРАМУВАНИЙ НА 230В STR-3P BOX

• Виробник: F&F Pabianice
• Номер виробника: STR-3P
• Блок живлення: 100 ÷265 В змінного струму
• Контакт реле: 8A/250 В (AC-1)
• Макс. навантаження (AC-3): 320 Вт (1,5 A)
• Час активації - програмується: 1 сек÷15 хв
• Індикація джерела живлення/програмування: зелений світлодіод
• підключення: гвинтові клеми 2,5 мм²
• споживана потужність: <0 0,15 Вт (режим очікування), <0,6 Вт (робота)
• Керування: нейтральний рівень мережі N
• Робоча температура: -15÷50°C
• Підключення місцевого керування: 2×DY 1 мм² / l=10 мм
• Встановлення: в коробка для вбудованого монтажу Ø60 мм
• Розміри: 43×48×20 мм
• Сертифікат CE
• Польський продукт!

Контролер STR призначений для керування рольставнями (вгору-вниз) або іншими об’єктами (наприклад, воротами), що приводяться в рух однофазним електродвигуном змінного струму за допомогою миттєвих перемикачів (наприклад, перемикачів дзвінка). контролер може працювати як окремий пристрій (призначений для відкривання/закривання однієї рулонної штори), а також можна об’єднувати контролери в групи, що дозволяє централізовано керувати багатьма рулонними шторами.

Живлення контролера є позначається зеленим світлодіодом. Двигун ролет вмикається короткочасною подачею сигналу N на один із керуючих входів. Двигун вмикається на час, запрограмований користувачем, що дозволяє повністю підняти або опустити штору.

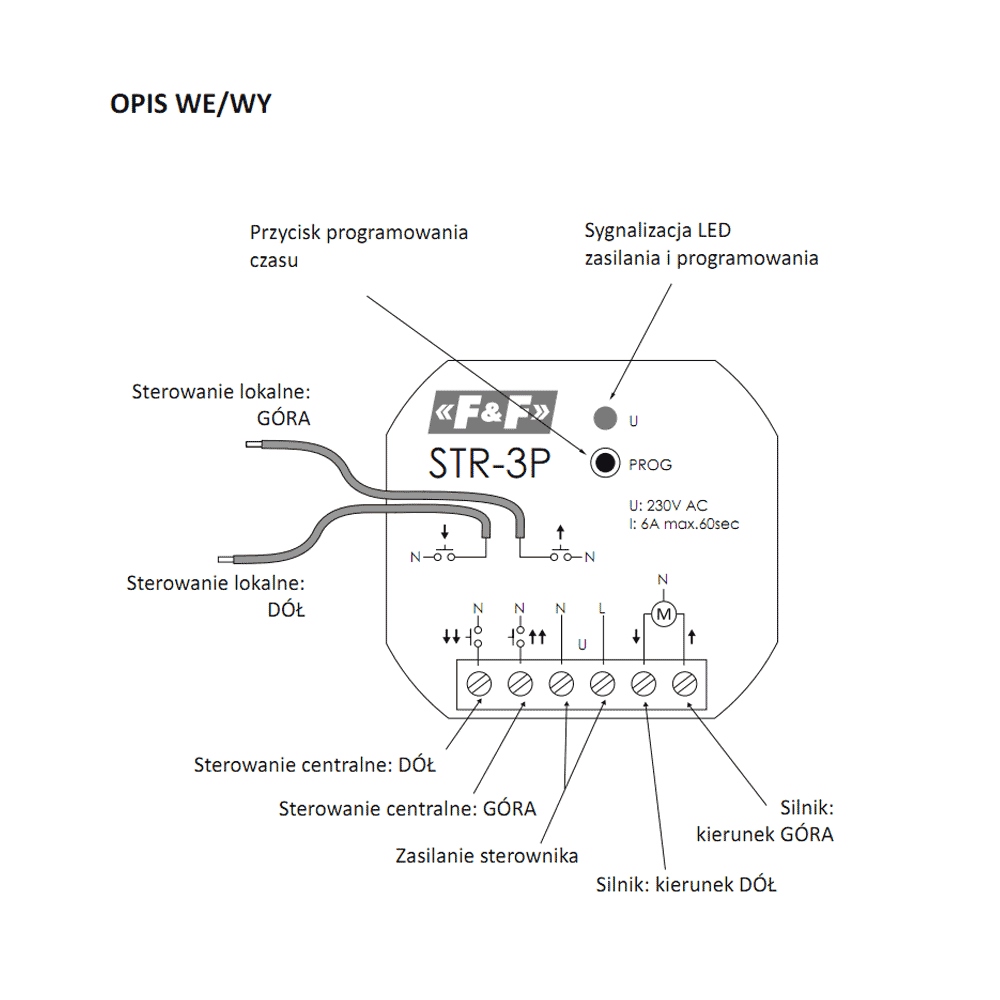

ВХОДИ КЕРУВАННЯ КОНТРОЛЕРОМ:

Місцеве керування

Залежно від способу підключення контролер може працювати в режимі одного або двох локальних кнопки.

ДВІ ЛОКАЛЬНІ КНОПКИ

Кожний напрямок руху має свою локальну кнопку. Коротке натискання (<0,5 с) змушує ролети рухатися в заданому напрямку протягом запрограмованого часу. Якщо на момент натискання кнопки ролети вже рухаються, вони зупиняються. Тривале натискання кнопки (>0,5 с) змушує ролети рухатися в заданому напрямку, поки кнопка натиснута (функція дозволяє, наприклад, регулювати нахил ламелей).

ОДНА МІСЦЕВА КНОПКА

Вхід місцевого керування Вниз постійно підключений до лінії N. До входу локального керування Верх підключена кнопка, яка по черзі перемикає рольставні на роботу в ту чи іншу сторону. . Коротке натискання кнопки (<0,5 с) вмикає рулонні штори на запрограмований час. Якщо на момент натискання кнопки ролети вже рухаються, вони зупиняються. Тривале натискання кнопки (>0,5 с) вмикає рольставню, на час натиснення кнопки рольставня вмикається.

Кожне наступне натискання кнопки активує рольставню в напрямок, протилежний попередньому.

Центр керування

Контролер завжди працює з двома центральними входами керування.

Центр керування дозволяє ввімкнути рух рулонних штор тільки в обраному напрямку. Ролети зупиняться лише після закінчення запрограмованого часу або після натискання будь-якої кнопки локального управління.

Якщо під час виконання центральної команди управління подається центральна команда протилежного напрямку, ролет затвор спочатку зупиниться, а потім після паузи в 1,5 с двигун почне працювати в протилежному напрямку.

Час увімкнення рольставні в центральному управлінні можна довільно відкласти (на максимум 1 с) - це служить для мінімізації стрибків струму в мережі у випадку одночасної активації багатьох контролерів.

Центральна кнопка - Вниз має додаткову функцію, яка дозволяє закривати та блокувати рулонні штори в закритому положенні. Якщо центральну кнопку вниз натиснути і залишити в положенні ON, контролер закриє рулонну штору і не дозволить їй відкритися, доки центральну кнопку вниз не буде відпущено (тоді робота інших входів буде заблокована). Ця функція дозволяє заблокувати рулонні штори у разі, наприклад, увімкнення сигналізації, виявлення дощу (після використання додаткового датчика дощу STR-R) або занадто сильного вітру (після використання додаткового датчика вітру STR-W).
