F&F PRZEKŁADNIK PRĄDOWY 300/5A 1,5VA TO-300-5

Код: 12413711151
Як замовити
5289 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №100070711
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 3

Оплачивая «F&F PRZEKŁADNIK PRĄDOWY 300/5A 1,5VA TO-300-5» данное изделие из «Датчики и преобразователи» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

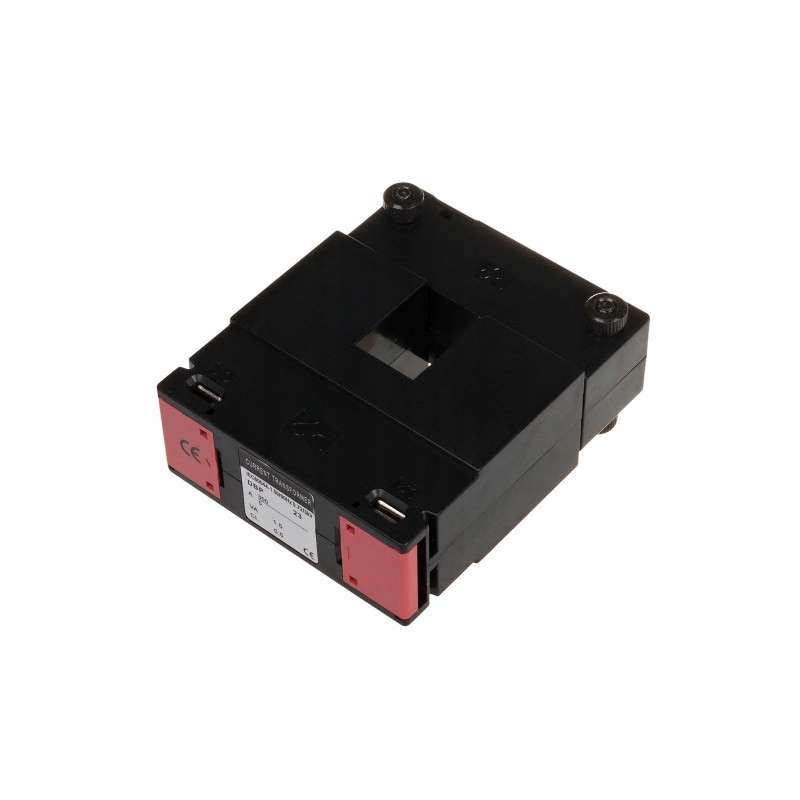

F&F, Трансформатор струму 300/5A 1,5 ВА TO-300

  • Код продукту: TO-300-5
  • Тип: однофазний
  • Конструкція: з сердечником, що відкривається
  • Редуктор LP/LS: 300/5 < /li>
  • Клас: 0,5
  • Потужність [ВА]: 1,5 ВА
  • Частота: 50÷60 Гц
  • Максимальна робоча напруга: 0,66 кВ змінного струму
  • Номер стандарту: IEC 60044- 1
  • Номінальний вторинний струм: 5 A
  • Напруга пробою ізоляції: 3 кВ/1 хв
  • Вага: 0,78 кг
  • Коефіцієнт безпеки: FS ˂ 5
  • З'єднання S1/S2: 4 мм² гвинтові клеми
  • Розміри: A; B; C; D; E; F; G; H; І; [мм]: 21 мм; 32 мм; 51 мм; 90 мм; 112 мм; 34 мм; 45 мм; 40 мм; 32 мм;
  • Момент затягування: 0,5 Нм
  • Робоча температура: -15 ÷ 50°C
  • Положення встановлення: вертикальне/горизонтальне
  • Встановлення: панель
  • Ступінь захисту:IP20

Опис продукту

  • Однофазний трансформатор струму
  • З відкритим сердечником.
  • редуктор 300/5.
  • Потужність 1,5 ВА.

Трансформатор струму

  • b> використовується для пропорційної зміни великих струмів на менші значення, адаптовані до діапазонів вимірювання контрольно-вимірювальних приладів.

    Робота одного -фазний трансформатор струму з відкритим сердечником ТО-250

    Провід з вимірюваним струмом проходить через основний отвір трансформатора (Р1/Р2), що еквівалентно одному витку первинна обмотка. Виводи вторинної обмотки S1 і S2 підключаються до затискачів вимірювального кола контрольного або вимірювального приладу.

    Відношення струмів в обох обмотках є величиною сталою і називається коефіцієнтом струму: IPn/ISn=N, де IPn - номінальний первинний струм; ISn - номінальний вторинний струм; N - значення передачі. За значенням струму, що протікає через вторинну обмотку, можна визначити значення струму, що протікає через первинну обмотку: ISm*N=IPm, де ISm - виміряний первинний струм; IPm - виміряний вторинний струм.

    Увага!

    • Рекомендується підключати вторинну систему кабелем діаметром не менше 2,5 мм².
    • Рекомендоване заземлення клеми S2.
    • Від’єднання вторинної системи заборонено під час роботи трансформатора (можливість високої напруги, що призведе до ураження людей електричним струмом або пошкодження пристрою ).
