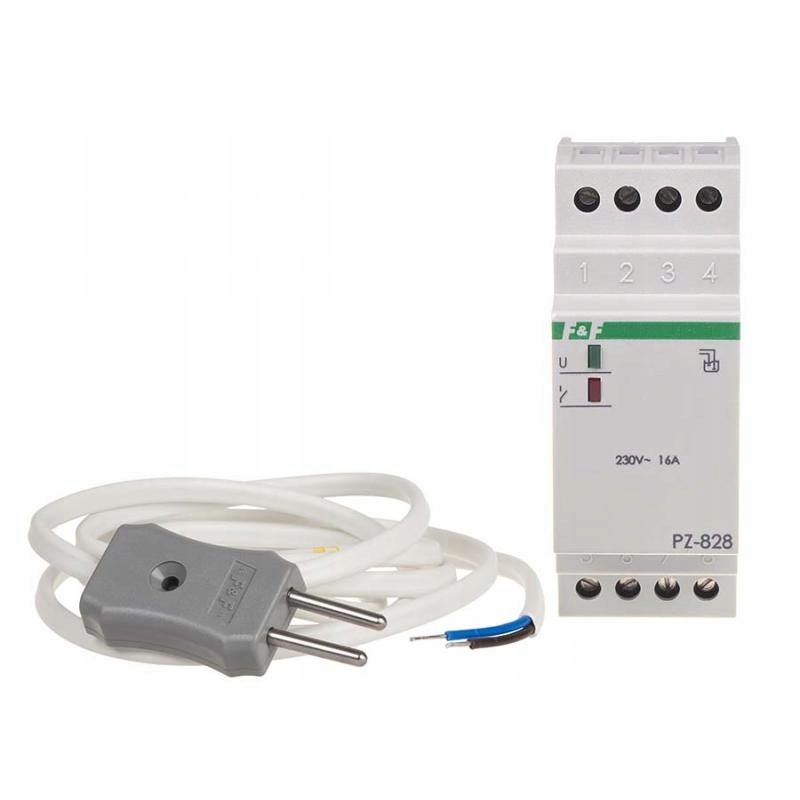

Реле рівня рідини F&F PZ-828, однофазний датчик затоплення 16A 1NO/NC 230V AC для DIN-рейки з датчиком PZ1

Опис продукту

Однофазне реле контролю рівня рідини.

Фіксована на заводі настройка чутливості.

Зонд PZ включено.

Реле стану 1 використовуються для виявлення присутності електропровідних рідин на рівні установки датчика повені.

Як працює реле контролю рівня рідини?

У сухому стані контакт реле залишається в положенні 7-4. При заповненні зонда рідиною (тобто електроди зонда замкнуті накоротко) контакт реле перемикається в положення 7-8. Після зниження рівня рідини (розмикання електродів зонда) контакт реле повертається в положення 7-4.

Як підключити зонд

Конструкція зонда дозволяє монтувати його на плоскій горизонтальній поверхні, наприклад, на підлозі в кімнаті з гідроклапанами, проточними трубами або в пральні. Це дає можливість швидко виявити несправність (залиття приміщення рідиною) з одночасним відключенням електричних ланцюгів або активацією звукових чи світлових сигналів (сигналізація).

Кабель зонда можна подовжити до 100 м.

До входу 5-6 можна підключити до 10 датчиків - послідовно або паралельно:

* послідовно - для залежної системи контролю рівня рідини в багатьох точках - усі підключені датчики повинні бути замкнуті накоротко одночасно, щоб реле спрацювало

* паралельно - для альтернативної системи контролю рівня рідини в багатьох точках - принаймні один з підключених датчиків повинен бути замкнутий накоротко. При послідовному з'єднанні чутливість датчиків знижується (зменшується електропровідність).

Увага!

Клеми 5-6 відокремлені від мережі.

Технічні дані:

Схема:
