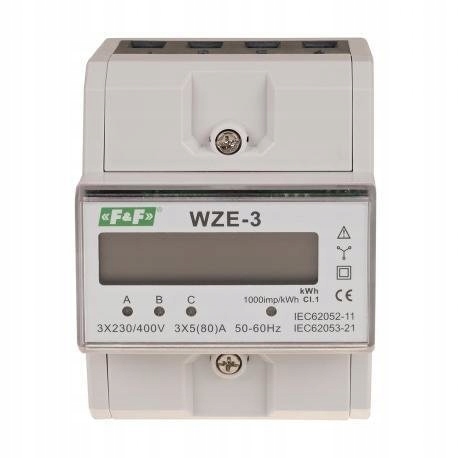

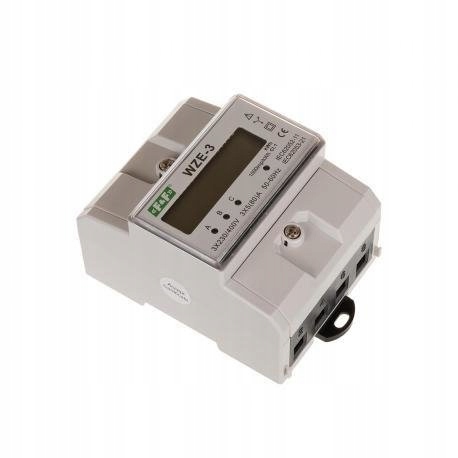

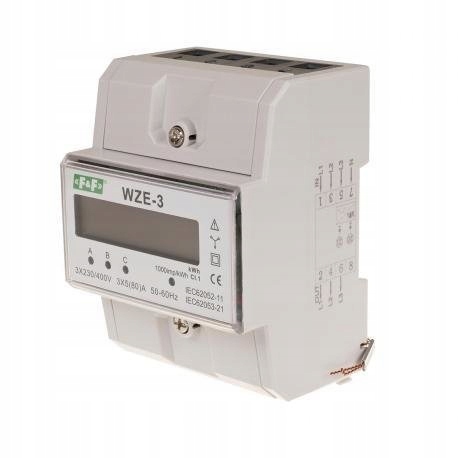

3-фазний WZE-3 F&F індикатор споживання енергії

• Тип: трифазний
• Протокол зв'язку: немає
• Відповідність: Директива MID 2014/32/EU
• Еталонна напруга: 3×230/400 В+ N< /li>
• Базова сила струму: 0,25÷5 A
• Максимальна сила струму: 80 A
• Мінімальний вимірюваний струм: 0,04 A
• Власне споживання лічильника: 10 ВА; 2 Вт
• Діапазон показань лічильника: 0÷99999,99 кВт·год
• Константа лічильника: (1 Вт·год/імп.) 1000 імп./ кВт·год
• Індикація зчитування: Червоний світлодіод
• Імпульсний вихід SO+ SO-: відкритий колектор
• Напруга підключення SO+ SO-: максимум 27 В постійного струму
• Струм підключення SO+ SO-: максимум 27 мА
• SO+ SO- час імпульсу: 35 мс
• Клас точності: B
• Індикація споживання струму: 3 ×LED червоний
• Підключення: гвинтові клеми 16 мм²
• Робоча температура: -20÷50°C li>
• Розміри: 4,5 модуля (75 мм)
• Встановлення: на рейці 35 мм
• Рівень захисту:IP20

Трифазний. Сила струму 80 А.

WZE-3 - статичний (електронний) калібрований трифазний лічильник електроенергії змінного струму в прямій системі.

Лічильник сертифіковано на відповідність MID.

Робота

Спеціальна електронна система під впливом поточного струму та прикладеної напруги в кожна фаза генерує імпульси в кількості, пропорційній спожитій електроенергії в цій фазі. Споживання енергії у фазі сигналізується миготінням відповідного світлодіода (L1, L2, L3). Сума імпульсів від трьох фаз, що сигналізується миготливим світлодіодом (800 імпульсів/кВт·год), перетворюється в енергію, споживану у всій трифазній системі, а її значення відображається сегментним РК-дисплеєм .

Цифри після коми означають соті (0,01 кВт·год = 10 Вт·год).

Відповідність

СЕРЕДИНА 2014/32/ Сертифікат ЄС № 0120/SGS0169

Увага!

Лічильник має імпульсний вихід SO+ - SO-. Це дозволяє підключити інший імпульсний пристрій (SO), який зчитує імпульси, що генеруються лічильником. Для правильної роботи лічильника не потрібно підключати додатковий пристрій.

Лічильник має можливість пломбувати кришки вхідних і вихідних клем, запобігаючи обхід лічильника.
