Сходовий контролер F22S-700 для цифрових стрічок RGBW

Сходовий і коридорний контролер F22-700 призначений для підключення цифрових RGBW LED стрічок TM1814 модель F22TA. Ви можете використовувати наш пристрій для створення унікальних і вражаючих анімацій на сходах або в коридорі. Контролер, сумісний з моностабільними перемикачами та датчиками сходів, що дозволяє створювати багато вражаючих сходів.

Цифровий світлодіодний контролер сходів F22-700 RGBW

Світлодіодний контролер сходів F22-700 — це цифровий контролер, який дозволяє отримувати анімацію освітлення на сходах або в коридорі. Наш контролер F22-700 підтримує до 700 пікселів, і залежно від обраної моделі ми можемо підключити цифрові світлодіодні стрічки RGBW, оснащені інтегральними схемами TM1814 (F22TA) або SK6812 (F22S). Сходовий і коридорний контролер F22-700 — це сходовий контролер, який також працює з моностабільними перемикачами та спеціальними сходовими датчиками (FS1 і FS2). Датчик відбиття, виявляючи рух, запускає анімацію контролера, яка розвивається відповідно до напрямку руху людини, що йде по сходах. Анімація автоматично завершиться після встановленого часу. У сходовому режимі контролер F22-700 дозволяє отримати 64 ефекти, а в коридорному режимі – 28 ефектів.

Цифровий світлодіодний контролер F22-700 – сходова версія з підтримкою до 700 пікселів

Контролер F22 LED -700 — це контролер, оснащений керуючим виходом із загальною потужністю сигналу до 700 пікселів. Це означає, що ми можемо підключити до 50 м цифрової стрічки COB SK6812 12 В 840 LED/1 м або 70 м світлодіодної стрічки TM1814 24 В 60 LED/1 м. Крім того, F22-700 – це сходовий контролер, до якого ми можемо підключити моностабільні перемикачі або сходові датчики, що повністю автоматизує його роботу. Для наших клієнтів ми підготували вбудований сходовий датчик FS1 або накладний датчик FS2.

Технічні параметри

• Напруга живлення: 5-24 В
• Входи датчиків: активний низький стан, входи підтягуються до плюса джерела живлення за допомогою резисторів 3,6 кОм всередині контролера
• Підтримувані інтегральні схеми (цифрові діоди): TM1814-F22TA
• Максимальний світлодіодний струм при живленні через роз’єм постійного струму (5,5/2,1 мм): 5A
• li>Максимальний світлодіодний струм при живленні через гвинтовий роз’єм: 8A
• Розміри: 60 x 84 x 30 мм
• Частота пульта дистанційного керування: 2,4 ГГц, живлення від 2 батарейок AAA

Контролер LED F22-700 – дистанційне керування або керування настінним контролером

Світлодіодним контролером сходів F22-700 можна керувати за допомогою пульта дистанційного керування або настінного контролера.

Сумісні аксесуари:

Ви знайдете його на інших наших аукціонах

• Пульти дистанційного керування
• Стінові панелі
• Додаток
• Світлячки

Підключення пульта дистанційного керування до контролера

Кожному контролеру можна призначити окремий пульт дистанційного керування та окрему зону (кнопки 5.). Якщо ми цього не зробимо, контролер не реагуватиме на пульт дистанційного керування. Для цього:

• Підключіть цифрові світлодіоди до контролера
• Увімкніть живлення контролера та протягом 2 секунд після його ввімкнення коротко натисніть «M», а потім «I» на одному вибраному перемикачі зони (5.). Світлодіодна стрічка має блимати під час сполучення.

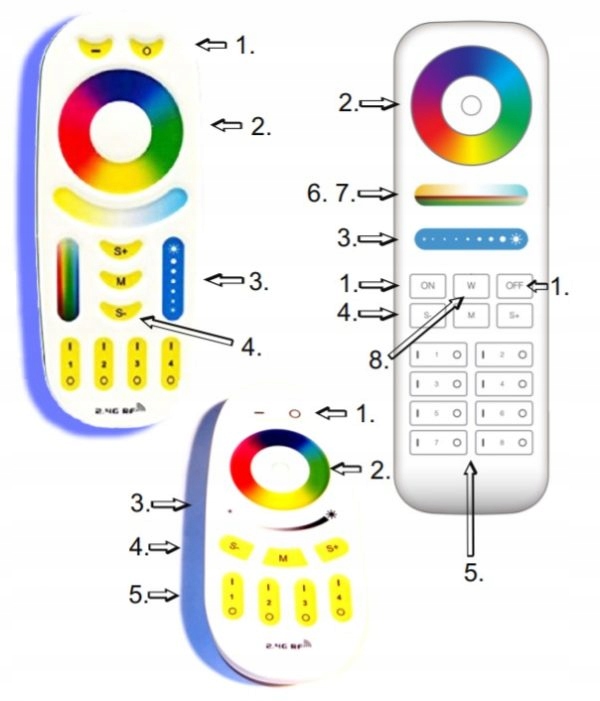

Контролер LED F22-700 – можливість керування за допомогою дистанційного керування

• Головний вимикач (1.) можна використовувати для вмикання та вимикання освітлення. Щоб отримати білий колір, утримуйте «I» на головному вимикачі або на зонному перемикачі (5.). Постійне натискання змінює температуру білого кольору.
• Використовуйте колірне коло (2.), щоб вибрати колір (або набір кольорів), у якому слід створити світлові ефекти. Деякі ефекти (наприклад, веселка) не реагують на колірне коло.
• Повзунок яскравості (3.) регулює яскравість.
• Використовуйте програмні кнопки (4.) «S-» і «S+», щоб вибрати потрібний ефект.
• Довге утримання кнопки «S+» активує режим автоматичної зміни ефекту (кожні 35 секунд).
• Кнопка «M» (4.) регулює швидкість ефектів. Тривале натискання кнопки включає одноколірний режим підсвічування (без анімації)
• Перемикачі зон (5.) перемикають режим керування вибраною зоною. Повернення від керування вибраною зоною до керування всіма зонами відбувається після торкання головного вимикача (1.)
• Повзунок (6.) – регулює насиченість кольору.
• Повзунок (7.) – зміна температури білого кольору.
• Кнопка (8.) – вмикає білий колір. Наступні натискання змінюють температуру білого кольору.

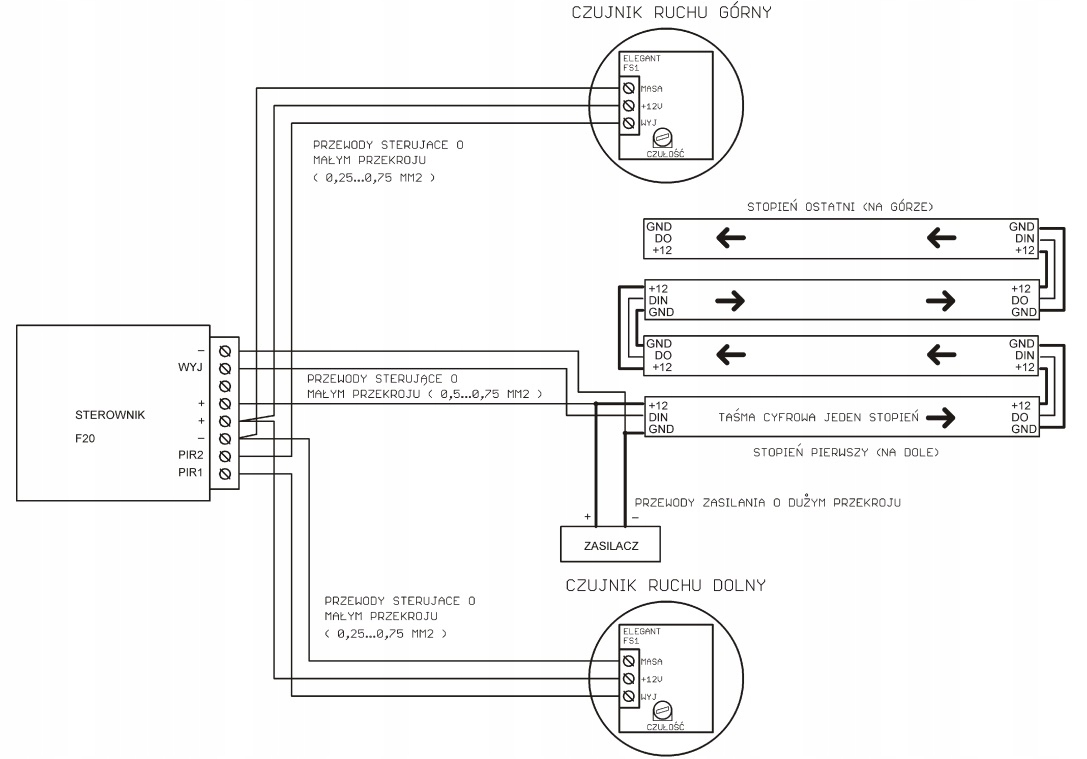

Приклад підключення на сходах - стрічка прокладена в двох напрямках (шлангом)

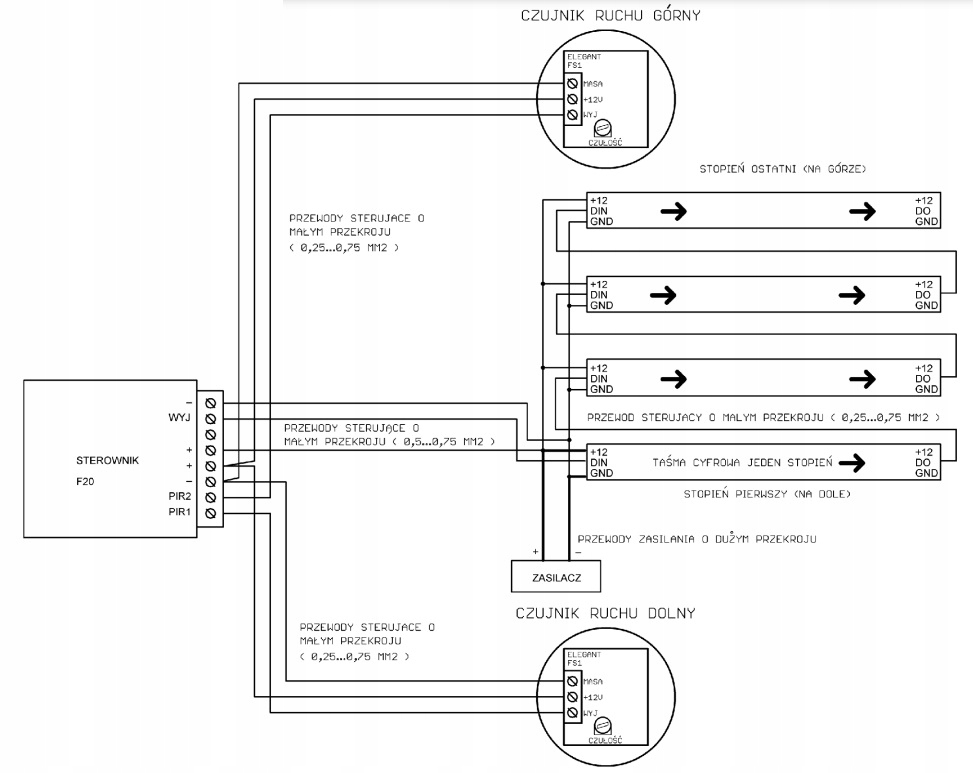

Приклад з'єднання на сходах - стрічка прокладена в одному напрямку

Приклад підключення на сходах - стрічка прокладена в одному напрямку, кабелі живлення з одного боку

Приклад підключення коридору

Показати відео нижче

• https://www.youtube.com/shorts/FKfDb3quCcA
• https://www.youtube.com/watch?v= edEHnJuOO6E
• https://www.youtube.com/watch?v=04dk4_wMAJE

Навчальні відео нижче

• https:/ /www.youtube.com/watch?v=6AyWBGBc3f0
• https://www.youtube.com/watch?v=X-K27iiXZRw
