Фарбувальна кабіна

Стандарт ПЛЮС 7,2х5,2

Фарбувальна кабіна автомобіля є основним пристроєм у техніці ремонту фарби, що дозволяє безпечно проводити фарбувальні роботи і комфортні умови, зводячи до мінімуму їх негативний вплив на найближче оточення та довкілля.

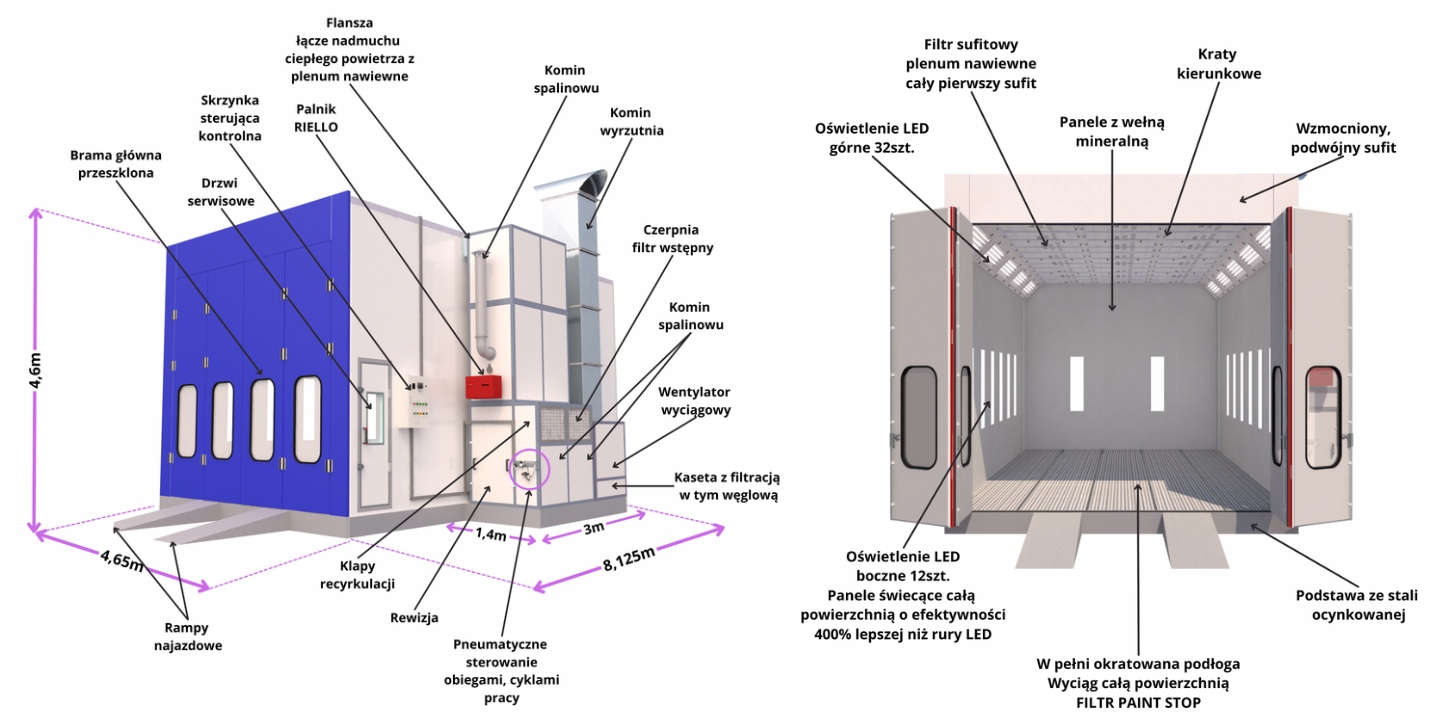

• Зовнішні розміри: 7200x5200x3800 мм
• Внутрішні розміри: 7100x5100x3100 мм
• Вхідні ворота: 4000x3100 мм (чотири стулки)
• Службові двері: 640x1800 мм
• Конструкція: оцинкована сталева конструкція li>
• Теплообмінник: оцинкована сталева конструкція
• Панелі: заповнені мінеральною ватою
• Загальна потужність: 21 кВт
• Фундамент: всередині/зовні
• (після того, як замовник власноруч виконав дах кабіни)

Специфікація

Конструкція стін фарбувальної камери

• Товщина 50мм
• Наповнення: мінеральна вата чотириразового пресування, ця техніка забезпечує чудову тепло- та звукоізоляцію.
• Зовнішні шари: Листовий метал, захищений від корозії 0,5 мм;
• Верхнє покриття: потрійний шар акрилової тканини (RAL)
• Стандартні кольори: білий, червоний, синій, помаранчевий, сірий (можливі комбінації кольорів), інші кольори з палітри RAL доступні як опція за додаткову плату.
• Панелі зі шпутом і пазом.
• Сертифікація CE
< /ul>

Основа кабіни для розпилення

• Поперечна конструкція з оцинкованої сталі забезпечує стабільну основу для системи фільтрації. Таке рішення забезпечує високу несучу здатність.
• Повністю гратчаста підлога. Решітки засуваються для легкого зняття, коли потрібно замінити фільтри та очистити основу кабіни.
• Опорні решітки встановлюються під основними ґратами для підтримки стабільності системи фільтрації.

  Крім того, є 2 пандуси для кожної кабіни.

Дах кабіни

Подвійний дах:

• Верхній зовнішній шар

  - 50 мм ізольовані панелі

• Внутрішня структура

  - повністю гратована​​

Зміцнена структура скелета, запобігає вібрації та впливу повітря, що витікає з основного повітропроводу.

Система повітрообміну

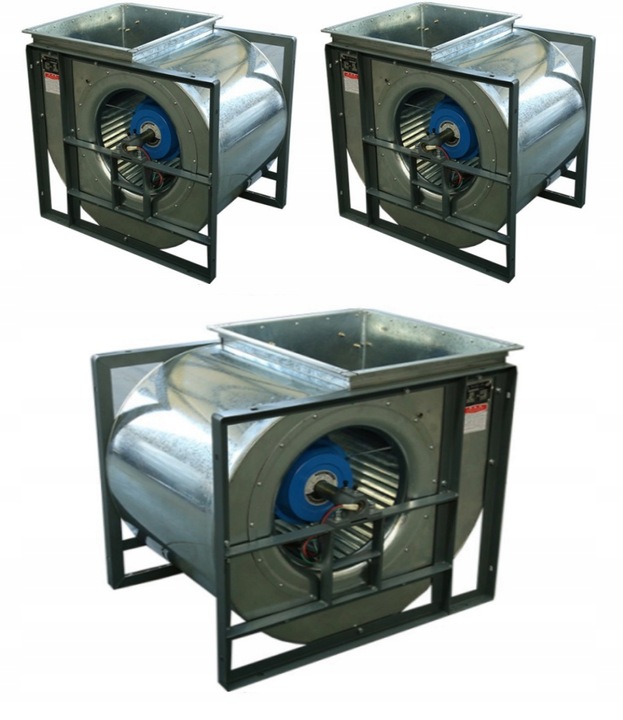

Система продувки

• Реактивна турбіна 5,5кВт - 2 шт.;
• ККД 30000м3/ год (2 x 15000 м3/год);
• Статичний тиск: 800 Па;
• Закрита турбіна, стандарти EN 60204-1;
• Турбіна з НИЗЬКИМ ШУМОМ ” 78 дБ при 13000.
• Вентилятори з прямим приводом
• Керування циркуляцією повітря: пневматичне

Витяжна система

• Система відведення
• 7,5 кВт реактивна турбіна – 1 шт.;
• Потужність: 20000м3/год;
• Статичний тиск: 800 Па;< /li>
• Закрита турбіна, стандарти EN 60204-1;
• турбіна "НИЗЬКОГО ШУМУ" 79 дБ при 20000 м3/год.

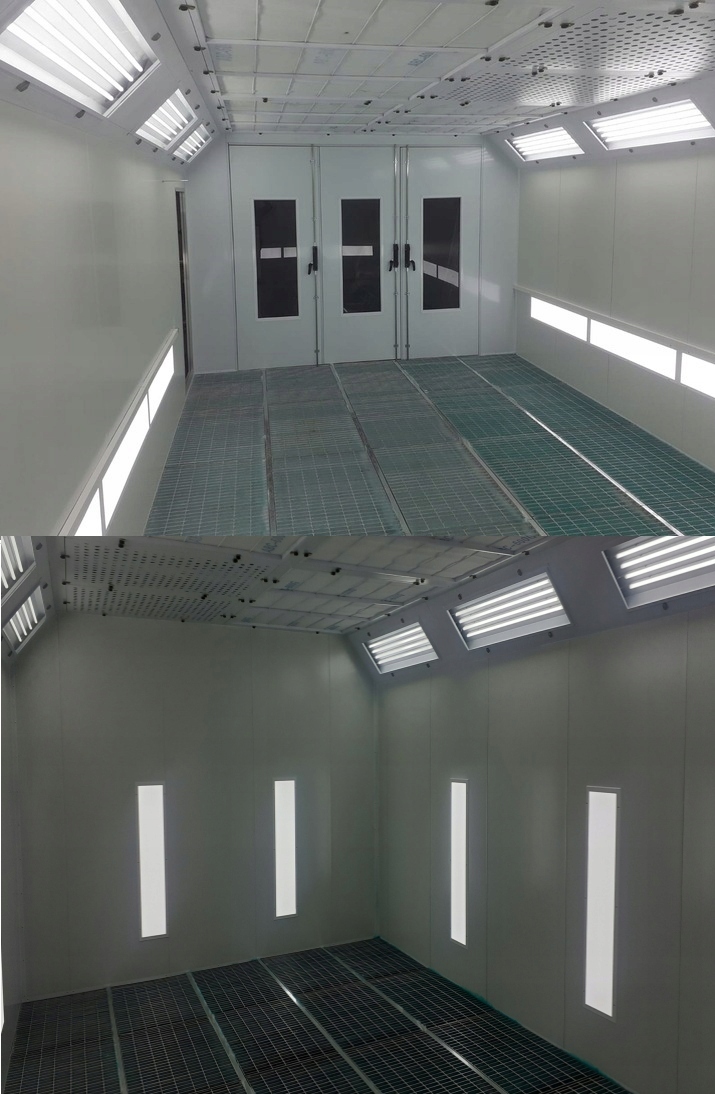

Освітлення

Стельові світильники

• Скриньки встановлені під кутом 45 градусів;
• Поєднання 32 одиниць на каюту;
• Використовуючи стільки світлових точок
• і технології освітлення з відповідною інтенсивністю та кольором можна працювати без ефектів тіні.

Бакові ліхтарі

• світлодіодний світловий короб 120x30 см;
• Всього 12 шт. для салону;
• Потужність: 48 Вт - одна частина

Система повітряного опалення

Одноступінчаста масляна пальник Riello RG5S 160-310 кВт

• Регулювання температури: автоматичне
• Час нагріву: 8-14 хв.
• Триходова конструкція, що підвищує ефективність теплообмінника;
• Фланець каміна та коліно - жаростійка сталь

Комунікація в фарбувальній камері

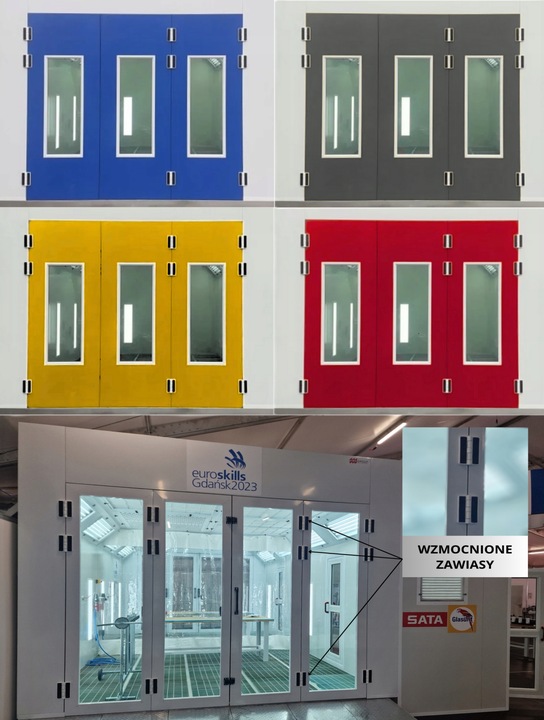

Парадні двері

• Розміри 4000x3100 мм;
• 4-стулкова система дверей ;< /li>
• Розташований на посилених петлях.

Службові двері

• Кабіна обладнана службовими дверима;< /li >
• Замки тиску.

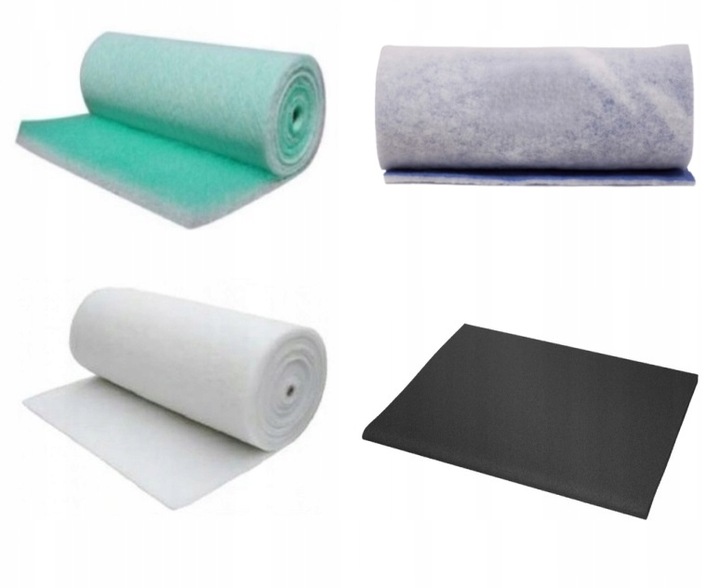

Фільтрація фарбувальної камери:

Впускний/впускний

• Попередній фільтр у вигляді кишенькового фільтра: дозволяє використовувати його в кабінах, обладнаних турбінами потужністю до 11 кВт і витратою повітря 41 000 м3/ h без ризику того, що протяг повітря вирве фільтр із рами, чому також сприяє стабільна конструкція кріплення фільтра.

Вихід

Стельовий фільтр:

• Головна фільтрація (високий потік).

Характеристики фільтра:

• Вага - 600г/м3;
• Товщина - 50мм;
• Витрата повітря - 900м3/год;
• Початковий опір - 30Па ;
• Кінцевий опір - 450Па;
• Ефективність захоплення - 97%;
• Швидкість повітря - 0,25м/с;
• Затримання пилу - 650 г/м3;
• Макс. температура - 100 C;
• Клас фільтрації (EN 779) - M5;
• Вогнестійкість (DIN 53438) – F1

Фільтри для підлоги типу "PAINT STOP"

• Вони вловлюють і зв'язують туман фарби, який не осів на пофарбованій поверхні та падає на підлогу;
• Виготовлені з різаного матеріалу і нерівномірно розташовані скляні волокна, скріплені невеликою кількістю поліефірної смоли в тривимірну структуру, розроблену спеціально для захоплення надлишків фарби під час виробництва та ремонту.

​

• Вага - 250 г/м3;
• Товщина - 70-75 мм;
• Початковий опір - 12Па;
• Кінцевий опір - 130Па;
• li>
• Ефективність захоплення - 95% Макс. температура - 180 C;
• Клас фільтрації (DIN24185 та EN 779) - G3;
• Колір: Сторона входу повітря - зелений;
• Сторона випуску повітря - білий

Додаткові опції

• Бокси на даху кабіни
• Утеплений дах
• Прохідні двері
• Газовий пальник Riello (залежно від за моделлю)
• Коробки з нержавіючої сталі
• Оцинковані решітки (гаряче занурення)
• Внутрішня завіса
• Гвинтовий компресор
• Водяна завіса
• Колір з палітри RAL
• Форсунки, сенсорні екрани та інше додаткове обладнання тощо.
• Версія для кабіни EX

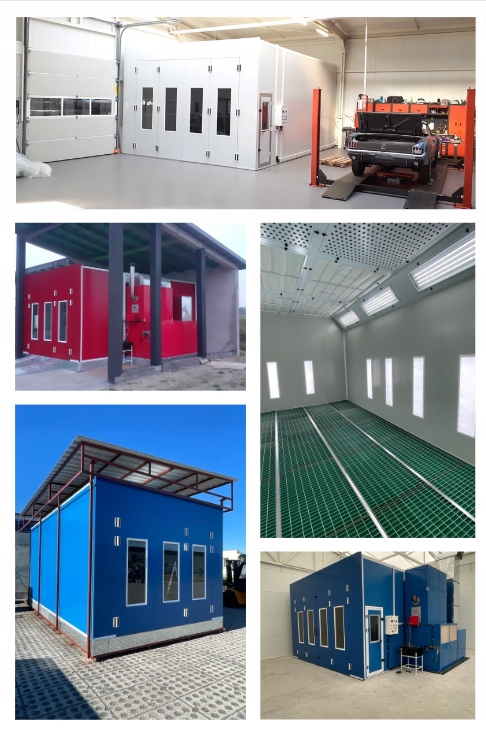

Приклади реалізації:
