КАБІНА ДЛЯ ФАРБУВАННЯ

ДВІ КАМЕРИ

12x5x5

Кабіна для фарбування є основним пристроєм у техніці ремонту фарби, що дозволяє виконувати фарбувальні роботи у безпечних і комфортних умовах, зводячи до мінімуму їхній негативний вплив на безпосереднє оточення та довкілля.

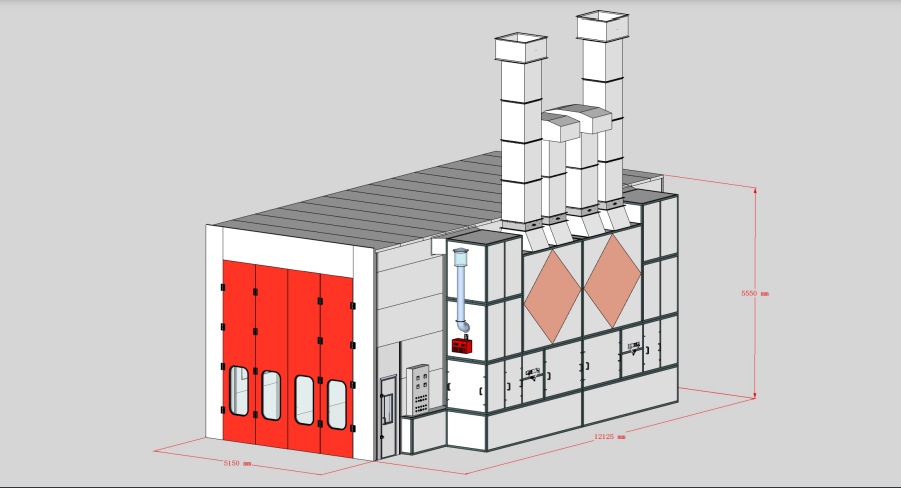

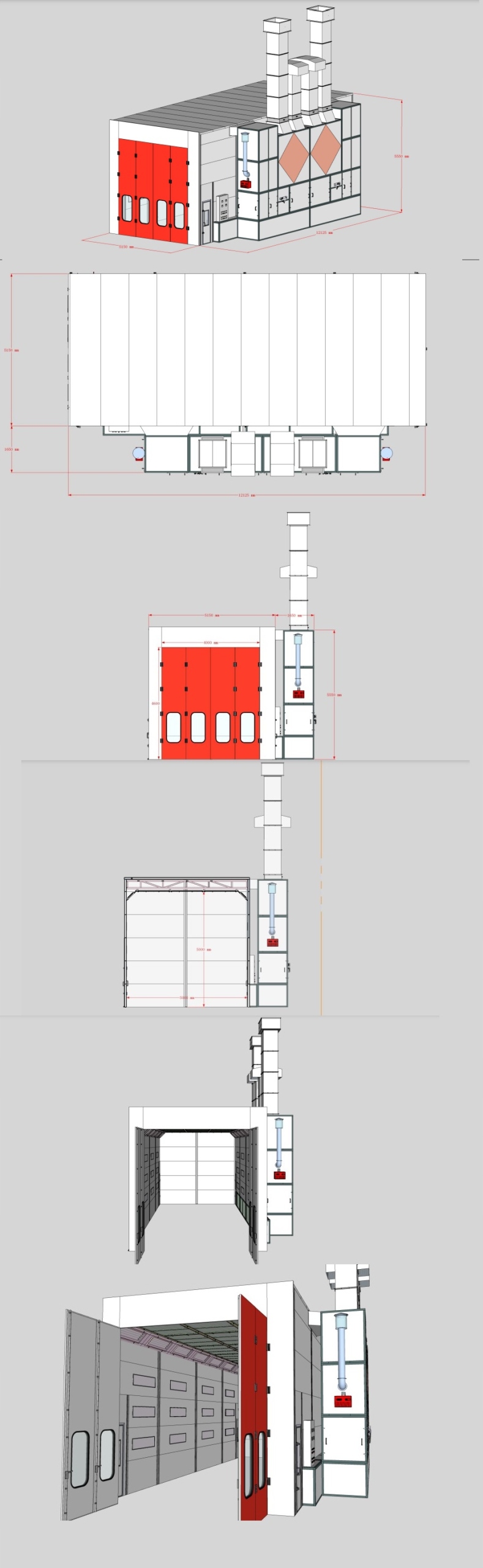

• Зовнішні розміри: 12125x5150x5600 мм (Д×Ш×В)
• Внутрішні розміри: 12000x5000x5000 мм (Д×Ш×В) ) )
• Вхідні ворота: 4000x4600 мм (чотири стулки)
• Службові двері: 700x2000 мм
• Стінові панелі: 75 мм (шпунт і паз)
• Фундамент: всередині/зовні
• (після завершення даху кабіни клієнтом самостійно)

СПЕЦИФІКАЦІЇ:

Освітлення

Стельові світильники:

• під кутом 45 градусів
• 52 світлодіодні точки - 14 панелі по 4 точки світла на кожній

Використовуючи таку кількість точок світла

і технологію освітлення з відповідною інтенсивністю та кольором, можна працювати без ефектів тіні.

Бакові ліхтарі:

• 1200 мм x 30 мм x 26 шт. x 40 Вт
• інтенсивність світла 1000 лм.

Конструкція стін фарбувальної камери

• Товщина 75 мм
• Наповнення: мінеральна вата чотириразового пресування, ця техніка забезпечує чудову тепло- та звукоізоляцію.
• Зовнішні шари: Листовий метал, захищений від корозії 0,5 мм;
• Верхнє покриття: потрійний шар акрилової тканини (RAL)
• Стандартні кольори: білий, червоний, синій, помаранчевий, сірий (можливі комбінації кольорів), інші кольори з палітри RAL доступні як опція за додаткову плату.
• Панелі зі шпутом і пазом.
• Сертифікація CE
< /ul>

Конструкція даху кабіни

• 50 мм панелі;
• Посилена каркасна конструкція, запобігає вібрації та
• ефект повітря, що тече з головного повітропроводу .< /li>

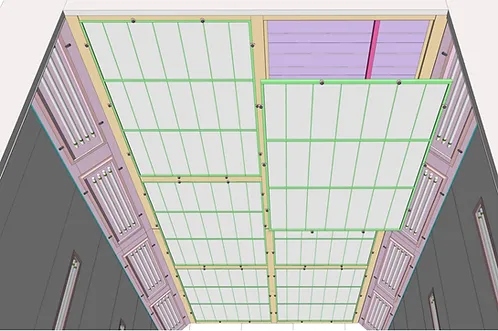

Подвійний дах:

• 1. Верхній зовнішній шар
• 2. Внутрішня решітка зі стельовим фільтром V600.
• (12 сегментів сітки, у кожному сегменті одна з решіток, що обмежують потік
• )

Можливість за додаткову плату наповнення мінеральною ватою (утеплення)​​

Посилена каркасна конструкція запобігає вібрації та вплив повітря, що витікає з основного припливного каналу.

Система повітрообміну

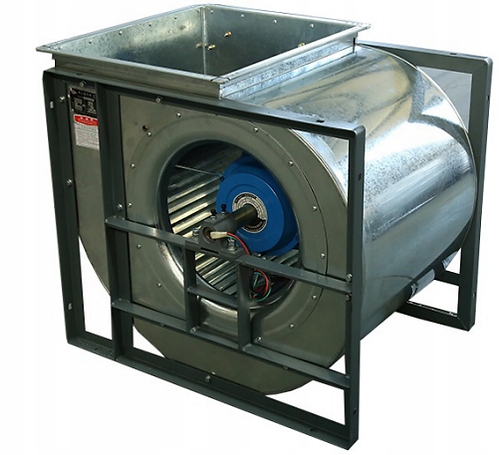

Система продувки:

• Реактивна турбіна 7,5кВт, потужність 15кВт;
• ККД 60000м3 / год;
• Статичний тиск: 800 Па;
• Закрита турбіна, стандарти EN 60204-1;

Вихлопна система:

• Реактивна турбіна 7,5 кВт, потужність 15 кВт;
• ККД 60000м3/год;
• Статичний тиск: 800 Па;
• Закрита турбіна, стандарти EN 60204-1;

Розрахункова витрата повітря: 28 000 м3/год

Система повітряного опалення

Одноступінчаста масляна пальник Riello 40 G20 95-213 кВт

• Регулювання температури: автоматичне
• Час нагріву: 8-14 хв.
• Триходова конструкція, що підвищує ефективність теплообмінника;
• Фланець каміна та коліно - жароміцна сталь

Комунікації в фарбувальній камері

Головні двері

• Розміри 4000x4600 мм;
• 4-стулкова система дверей ;< /li>
• розміщується на посилених петлях.

Службові двері

• Два службові входи.
• розміри 700х2000 мм
• з натискним замком
• при підвищенні тиску в кабіні двері відчиняються автоматично

Фільтрація фарбувальної камери:

Впускний/впускний

• Попередній фільтр у вигляді кишенькового фільтра: дозволяє використовувати його в кабінах, обладнаних турбінами потужністю до 11 кВт і витратою повітря 41 000 м3/ h без ризику відриву фільтра від рами через повітряну тягу, чому також сприяє стабільна конструкція кріплення фільтра.

Вихід

Стеля Фільтр:

• Основна фільтрація (високий потік).

Технічні характеристики фільтра:

• Вага - 600г/м3;
• Товщина - 50 мм;
• Витрата повітря - 900м3/год;
• Початковий опір - 30Па;
• li>
• Кінцевий опір - 450Па;
• Ефективність захоплення - 97%;
• Швидкість повітря - 0,25м/с;
• Утримання пилу - 650г/ м3;
• Макс. температура - 100 C;
• Клас фільтрації (EN 779) - M5;
• Вогнестійкість (DIN 53438) - F1

ВУГІЛЬНИЙ ФІЛЬТР

• Фільтруючий килимок, очищений активованим вугіллям "ACTIVE CARBON". Активоване вугілля за своєю структурою складається з каналів і отворів. Так званий мікропори,. У разі всмоктування летких органічних сполук місцем накопичення цих сполук є вся поверхня каналів. Це ефективний спосіб фільтрації, який не вимагає великих фінансових вкладень

Технічні характеристики:

• Вага - 600г. /м3
• Товщина – 50 мм
• Потік повітря - 900м3/год
• Початковий опір -30Па
• Кінцевий опір - 450Па
• li>
• Ефективність захоплення - 97%
• Швидкість повітря - 0,25м/с
• Затримання пилу - 650г/м3 • Макс. температура - 100 С

Основа кабіни для фарбування

за додаткову плату

• Поперечна конструкція з оцинкованої сталі забезпечує стабільну основу для системи фільтрації "Paint Stop".
• Підлога повністю терта. Решітки ковзають, щоб їх було легко зняти, коли потрібно замінити фільтри та очистити основу кабіни.
• Конструкція має вантажопідйомність 2,5 тонни в 4 точках опори.

Підлогові фільтри типу «PAINT STOP»

• Вони вловлюють і зв’язують туман фарби, який не осів на пофарбовану поверхню і падає на підлогу;
• Виготовлено із нарізаних і нерівномірно розташованих скляних волокон, скріплених невеликою кількістю поліефірної смоли в тривимірну структуру, розроблену спеціально для захоплення надлишків фарби під час виробництва та ремонту.

​Фільтр технічні характеристики:

• Вага - 250г/м3;
• Товщина - 70-75 мм;
• Початковий опір - 12Па;
• li>
• Кінцевий опір - 130Па ;
• Ефективність захоплення - 95% Макс. температура - 180 C;
• Клас фільтрації (DIN24185 та EN 779) - G3;
• Колір: Сторона входу повітря - зелений;
• Сторона випуску повітря - білий

ABC Group

Ми працюємо на ринку Польщі більше 15 років, що дозволило нам впровадити багато технічних рішень, побудувати відносини та довіру на багато європейських ринків. В асортименті нашої компанії представлені не тільки професійні кабіни, повністю підготовлені для покриття елементів кузова автомобіля, деталей машин або меблевих фасадів, а й різноманітні аксесуари, що підвищують ефективність роботи. Також ми пропонуємо сучасне обладнання для фарбувальних цехів: промислові вугільні фільтри, префільтри, стельові фільтри - ефективно вловлюють тверді частинки та інші забруднення, а також підлогові фільтри "Paint Stop", що дозволяють ефективно вловлювати надлишки фарби. Ці вироби характеризуються високою міцністю і залежно від обраного типу витримують від 100 до навіть 1000 годин інтенсивної роботи.

Додаткові елементи для індивідуального,

пільгового (акційного) ціноутворення та переговорів*:

• Автоматичні пістолетні мийки:
• 1) Для фарб Розчинник тип
• 2) Для лаків на водній основі
• Можливість додати обмежувальні заслінки, встановлені на випускній трубі;
• Можливість переміщення коробок за межі будівлі; (Ціна залежить від конструкції будівлі та кількості
• додатково необхідних сегментів димоходу.
• Можливість переміщення ящиків з аксесуарами на дах кабіни;
• Газовий пальник Riello;
• Коробки з нержавіючої сталі;
• Оцинковані решітки;
• Гвинтовий компресор
• Водяна завіса;
• Сенсорні елементи;
• li>
• Версія Ex кабіни;
