FD333 КОМПЛЕКТ ЗАХИСТУ КОТЛА 3в1 Магнітний фільтр, дозатор-пом'якшувач, нейтралізатор конденсату. FERDOM

Захищає настінний конденсаційний котел від шкідливих домішок як у контурі центрального опалення, так і в контурі ГВП, а також нейтралізує кислоту в конденсаті/конденсаті. Він складається з:

1) Магнітний фільтр-сепаратор FERDOM FD090, який видаляє магнітні та немагнітні домішки з контуру опалення.

2) Диспенсер для пом'якшення води FERDOM FD406 - захист від накипу та корозії в контурі ГВП.

3) Нейтралізатор конденсату FERDOM FD168, пристрій що нейтралізує шкідливі кислоти в конденсаті / конденсаті

ПАПКА FD333, ІНСТРУКЦІЇ

https://drive.google.com/file/d/1RWLX5yHPPiT_nwBKVQNxGJ4t7GaIvHHU/view?usp=sharing

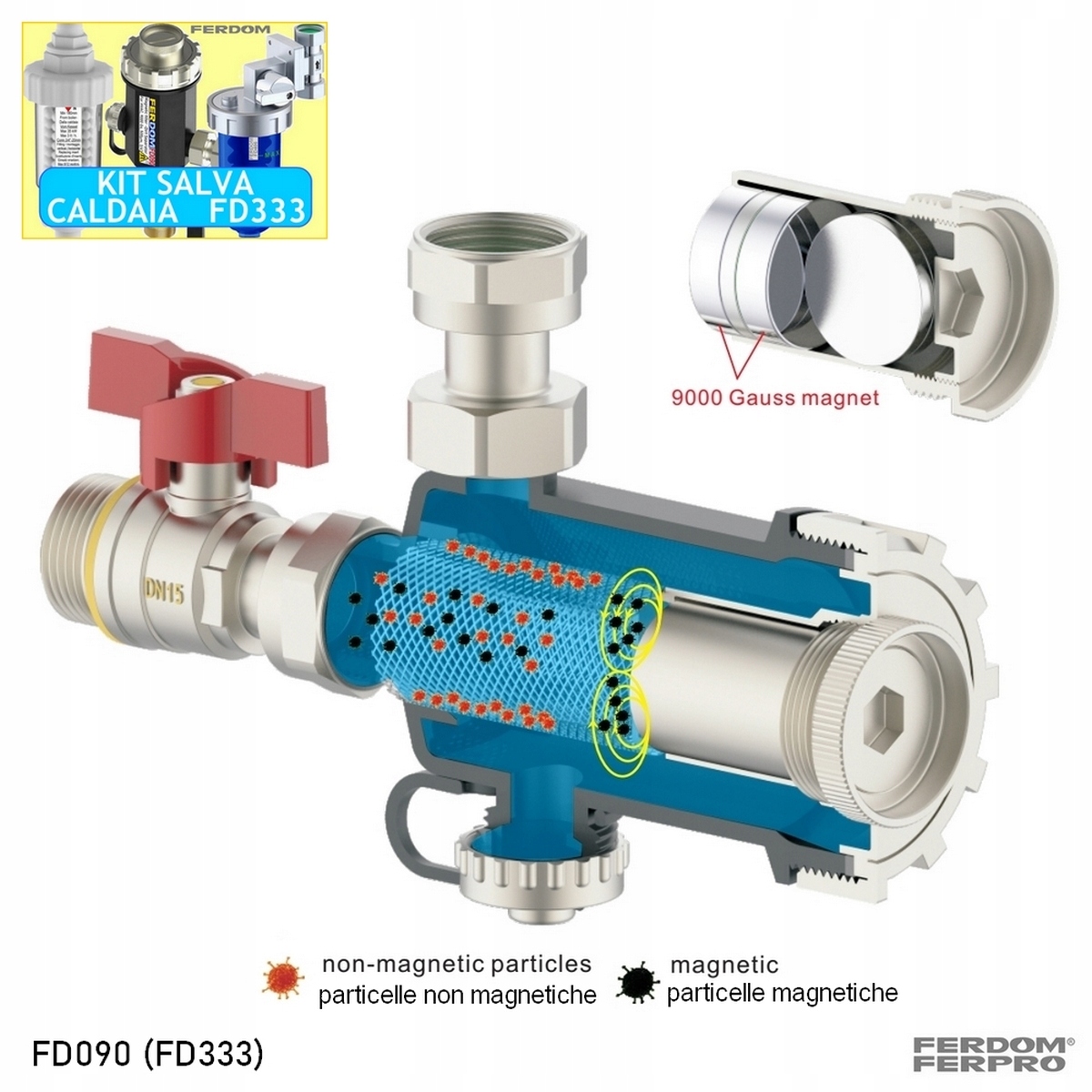

1) Магнітний фільтр-сепаратор FERDOM FD090 Fermag для центрального опалення з 3/4-стінним котлом. 9000Gs. Магнітизатор.

- Впускні отвори для води встановлені під кутом 90 градусів. Типова схема підключення настінного котла до системи центрального опалення. Всього 4 варіанти підключення фільтра до установки - два під кутом 90 градусів, два під кутом 180 градусів.

- Магнітні забруднювачі вловлюються сильним неодимовим магнітом потужністю 9000 Gs з площею магніту 40 см2. Такі домішки можуть призвести до заклинювання насосів і клапанів, зменшити розсіювання тепла радіаторами

- Немагнітні домішки вловлюються ефективним сітчастим фільтром з нержавіючої сталі з 500 мікрон і площею поверхні 60 см2. Цей вид забруднення (мінеральні відкладення) блокує теплообмінники, засмічує труби, знижує ефективність системи.

- Фільтр FD090 має дуже міцний корпус із поліаміду PA66 GF30, металеву кришку та магнітну втулку. Більшість виробників котлів центрального опалення рекомендують встановлювати магнітний фільтр разом із новим котлом центрального опалення.

- Рекомендоване використання для систем центрального опалення будинків. з настінним котлом - завдяки конструкції і функціям фільтра і його невеликим розмірам. Його також можна використовувати для сонячних установок і установок HVAC.

- Більшість бойлерів, що випускаються в даний час, мають дуже вузькі водяні канали для досягнення максимально можливої ​​ефективності.

- Завдяки використанню фільтра FERMAG FD090 витрати на обслуговування та вартість запасних частин зменшуються за рахунок зменшення кількості відмов.

- Більшість європейських виробників котлів центрального опалення. наразі рекомендує встановлювати магнітний фільтр із новим котлом центрального опалення.

- Щоб підвищити ефективність магнітного фільтра, ми рекомендуємо використовувати препарат проникаючої фільтрувальної рідини FD678.

Технічні дані

Продукція: FERMAG FD090 магнітний фільтр-сепаратор для центрального опалення

Модель / виробник: FD090 / FERDOM

Застосування:

- Для інсталяцій: центральне опалення вдома, сонячна батарея, невелике охолодження та повітря кондиціонування

- Основне: уловлювання феромагнітних домішок

- Додаткове: уловлювання інших забруднюючих речовин і шламу

Неодимовий магніт: Номінальна потужність 9000 Gs. Площа 40см2

Тип установки магніту: У герметичній латунній камері.

Тип сепаратора-відстійника: Сітчастий фільтр з нержавіючої сталі, мікронізація 500мкм, площа 60см2

Максимальна потужність системи центрального опалення: 20-24 кВт

Корпус матеріал: PA66G30, поліамід з 30% скловолокна.

Металеві елементи: Кришка, гільза магніту Латунь CuZn42Pb3

Розмір фільтра: Без клапанів, кріплення, заглушка - 80мм / 130мм

В комплекті: Корпус (корпус), штуцер, клапан, заглушка/вентиляційний клапан, ключ кришки.

Вага / з упаковкою: 700 грамів / 1000 грамів

З'єднання / заглушки для води: Усі з'єднання для води 3 3/4" замінні.

Варіанти підключення до води: 4

Діапазон робочих температур: 0-90 градусів C

Макс. робочий тиск: 3 бар

Середовище: Вода, розчини гліколю

Макс. концентрація гліколю в трубі: 30%

Місце встановлення: На поверненні з нижньої частини центрального опалення котел.

Завантажити технічну інформацію

https://drive.google.com/open?id=0BzFhFKO87oADNmFWOGJpNlNPc2s

ТЕХНОЛОГІЯ ОЧИЩЕННЯ

Посібник з очищення установки c.o.

https://ferdom.eu/strefa-doboru-technologii-c-11.html

Встановлення та робота магнітного фільтра FD090

- Фільтр слід встановити під котлом на зворотній лінії.

- Процес циклічного очищення фільтра (принаймні один раз на рік) складається з:

a) Вимкнення котла, закриття клапана фільтра (на зворотній лінії) і клапана на подачі котла.

c) Зняття магніту з камери – магнітні відкладення потраплять у корпус.

d) Відкрутіть і зніміть кришку та магнітну втулку разом із сітчастим фільтром.

e) Ретельно промийте фільтр і видаліть відкладення та відкладення.

d) Після очищення виконайте дії у зворотному порядку. послідовність.

f) Нарешті, перевірте герметичність кришки та видаліть повітря з фільтра. і несправність котла не покривається гарантією.

Навіщо встановлювати магнітний фільтр-сепаратор?

Радіатори центрального опалення зазвичай виготовляються з м’якої сталі, яка дуже схильна до корозії. Навіть якщо встановлено високоякісний інгібітор корозії, може виникнути певний рівень корозії, якщо чистити без інгібітора, рівень корозії буде у багато разів вищий. У системі центрального опалення за відсутності повітря зазвичай утворюється чорний магнетит, який має магнітну природу і тому може бути захоплений магнітом.

Хоча магнетити в сім разів важчі за воду та зазвичай опускаються на дно радіатора, з якого вони виходять, деякі частинки розсіюються в системі потоком. Якщо магнітний фільтр не збирає ці частинки, вони підуть до наступного електромагнітного пристрою; наприклад, циркуляційний насос, і призведе до передчасного зносу. Вони також потрапляють в інші елементи установки, такі як клапани, теплообмінники тощо, спричиняючи їх засмічення та зниження термічної ефективності системи.

Додатковою вбудованою функцією пристрою є сепаратор/відстійник для немагнітних домішок. Цей вид домішок (так званий накип) блокує теплообмінники, призводить до перегріву котла, засмічення труб і зниження ефективності всієї системи.

2) ДОЗЕР ПОМ'ЯКШЕННЯ ВОДИ FERDOM FD406 + 2 картриджа. Має властивості проти накипу та корозії. Для домашніх систем.

- Дозатори FERDOM запобігають утворенню накипу та відкладень і захищають водопровідні установки від корозії.

- Захищають котли, теплообмінники, системи опалення, пральні машини, посудомийні машини тощо, запобігають утворенню відкладень на арматурі.

- Дозатор подає мінімальну кількість препарату. FERDOM Ferdos (3-5мг / 1м3) з хелатуючим і секвеструючим ефектом.

- У набір входить два картриджа препарату на прибл. 40м3, є запасні картриджі. Легкий контроль споживання та заміна препарату.

- Виробники бойлерів та обігрівачів рекомендують захистити установку, коли жорсткість води перевищує 15 dh (жорстка / дуже жорстка).

ДОЗИТОРИ - ПРИНЦИП ДІЇ

Дозатори FERDOM з антинакипними та антикорозійними властивостями дозують пропорційно

Препарат Ferdos (італ.) виробництва), який завдяки своєму складу створює мікроскопічну мембрану проти накипу на металевих поверхнях, завдяки чому вода має обмежений контакт з металевими поверхнями. При цьому препарат створює колоїдну суспензію, яка не дозволяє випадати в осад іонам кальцію і магнію (випадає в осад).

Препарат дозується в мікроскопічних кількостях (3-5 частин на мільйон). Виготовляється на основі харчових продуктів.

ДИСПЕНСЕРИ - ВСТАНОВЛЕННЯ ТА ВИКОРИСТАННЯ

Диспенсери FERDOM встановлюються в систему холодного водопостачання перед приладами, які ми хочемо захистити, напр. бойлер, обігрівач, пральна машина, посудомийна машина, змішувачі для ванної кімнати та ін. Модель FD406 має вбудований перепускний клапан, що дозволяє перекрити подачу води на час заміни продукту, тому її можна встановити без запірної арматури. Модель FD406 може монтуватися на труби вертикально або горизонтально. Після відкручування 4 гвинтів від'єднуємо з'єднувальний штуцер від диспенсера, який можна встановити у вертикальне або горизонтальне положення, відповідно до напрямку потоку води (див. малюнок).

ТЕХНІЧНІ ДАНІ FD406.

• Підключення: Штуцери GW 1/2" (DN15), поворотні вертикально-горизонтальні
• Ємність картриджа в комплекті: два картриджа приблизно на 40 м3
• Швидкість потоку: макс. 1.5 м3/год
• Дозування: 4 p.p.m
• Робочий тиск: 3,5 бар / вода
• Втрата тиску: 0,2 бар
• Діапазон температур:Робоча: 3-35°C, навколишнє: 5-45°C
• Головка: латунь, нікельована..
• Резервуар: прозорий, синій, пластик SAN
• Обладнання: перепускний клапан, відсікання та регулювання потоку.
• В x Д x Г: 160 мм x 70 мм x 104 мм
• Вага: 0,9 кг, з упаковкою 0,95 кг
• У комплекті: 2 картриджі для прибл. 40 м3 води
• Доступно:Змінні картриджі FD407
• Код EAN: 5907222390634

ЖОРСТКІСТЬ ВОДИ – ВПЛИВ НА СИСТЕМУ ТА ФІТІНГИ На більшості території Польщі (понад 50%) вода жорстка або дуже жорстка. Це має такі наслідки; несправності котлів, обігрівачів, опалювальних установок, арматури, побутової техніки тощо. Відкладення в котлах, теплообмінниках також збільшують витрати на опалення. Багато виробників фурнітури (наприклад, бойлери центрального опалення) рекомендують обробляти воду, якщо жорсткість перевищує 15 dh (жорстка/дуже жорстка вода)

Жорсткість також спричиняє утворення шкідливих відкладень на змішувачах, санвузлах і душових кабінах і збільшує витрати на засоби для чищення, засоби для чищення та миття.

Жорсткість води визначається сумою кальцію і солі магнію, які, як в результаті підвищення температури викликають утворення так званих відкладень. накипу, особливо в місцях, де є найбільший термічний удар, напр. у котлах, теплообмінниках, трубах тощо. Це спричинено хімічною реакцією, яка викликає утворення карбонату кальцію та вуглекислого газу вугілля. Карбонат кальцію випадає в осад, спричиняючи утворення кірки та блокування арматури, тоді як утворений вуглекислий газ починає корозію Технологічний процес.

Антикорозійну та протинакипну функцію має препарат Ferdos на основі поліфосфату натрію, який завдяки своєму складу створює мікроскопічне та протинакипне покриття на стінках арматури та труб, а також викликає утворення колоїдної суспензії, яка не допускає випадання іонів кальцію та магнію. Зупинка процесу осадження іонів зменшує кількість відкладень і кількість утворення CO2, що відповідає за корозію.

3) Нейтралізатор конденсату FERDOM FD168 для конденсаційних котлів макс. 35 тис. З вкладишем ВСЬОГО на 24-36 місяців

ДО КОМПЛЕКТІВ ПРИСТРІЙ FD168 + 200 ГРАМ НЕЙТРАЛІЗАТОРА РАЗОМ НА 2-3 РОКИ ВИКОРИСТАННЯ.

ОСНОВНІ ХАРАКТЕРИСТИКИ FD168 -

-Пристрій ефективно нейтралізує конденсат з котлів конденсаційний.

-Підходить для всіх типів газових конденсаційних котлів потужністю до 35 кВт

-Не перешкоджає роботі котла або скиданню конденсату з котла.

-Малі розміри; висота 130 мм, можна встановлювати вертикально або горизонтально

- Легко змінні вставки, які потрібно замінювати принаймні раз на рік.

- Не обмежує потік конденсату чи повітря через дренажну трубу, тому сумісний із безперервним і періодичним режимами відведення конденсату.

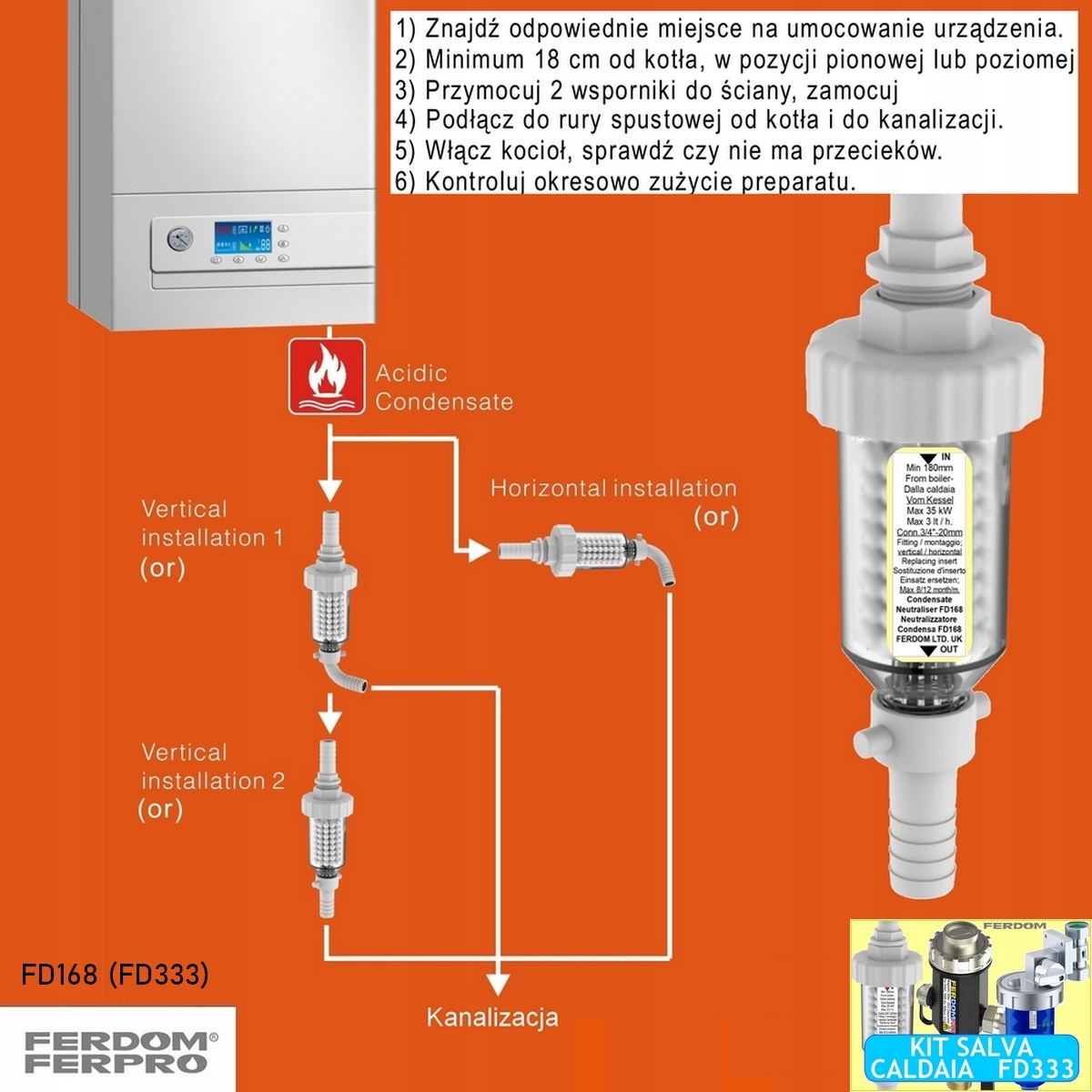

Встановлення та робота:

-FD168 є встановлений на трубі відведення конденсату з котла, захищає навколишнє середовище, нейтралізуючи потенційно шкідливі кислотні відходи, перш ніж вони потраплять у стічні води.

Для цього використовується спеціальна речовина на основі оксиду (у формі кулі).

-FD168 можна встановити під котлом як вертикально, так і горизонтально.

-Можна використовувати з усіма марками конденсаційні котли - окремо стоячі або настінні моделі.

Навіщо встановлювати нейтралізатор конденсату в конденсаційних котлах?

У конденсаційних котлах високий ККД досягається за рахунок використання відпрацьованого тепла гарячих димових газів для попереднього підігріву води в котлі, а не тільки для її відведення через димохід. Однак у такий спосіб димові гази охолоджуються й утворюється кислий конденсат.

Середньостатистичний домашній конденсаційний котел може виробляти 800 літрів кислоти на рік із рН приблизно 4,0, що становить мільйони літрів кислоти, що викидаються по всій країні. В даний час інструкції в багатьох країнах вимагають, щоб стічні води скидалися в муніципальну каналізацію та водотоки з рН від 6,5 до 10,0. Тому рекомендовано нейтралізувати його (щоб уникнути забруднення та корозії матеріалів), а наша суміш нейтральних матеріалів працює, підвищуючи значення pH. Використання нейтралізатора FD168 перетворює кислий конденсат на нейтральну, нешкідливу систему.

Це призначено для захисту мікроорганізмів, які використовуються в процесах біологічного очищення в септиках або на місцевих водоочисних спорудах, зменшує шкоду каналізаційній інфраструктурі та допомагає захистити навколишнє середовище в цілому.

Технічні дані:

Макс. Потужність котла:35кВт.

Довжина: 130 мм (без роз’ємів)

Діаметр: 60 мм (макс.)

З'єднувач: різьба 3/4" (DN20), пробка для труби 20 мм

З'єднання: запресовано в трубу відведення конденсату

Встановлення: вертикальне або горизонтальне - кронштейни включені

Корпус: прозорий (для легкого огляду)

Матеріал: Сумісний з кислотами - не піддається корозії

Максимальна температура: 80 °C

Максимальна витрата: 3 л/с

Мін. відстань від котла: 180 мм

Заміна: кожні 8/12 місяців або після носіння

У набір входить: вставка, два прямі з’єднувачі та один кутовий з’єднувач, два монтажних кронштейни, набір гвинтів/штифтів.

Доступні картриджі 200 грам - код FD166
