ЛАЗЕРНИЙ ДАТЧИК ВІДСТАНІ DRL-12

КОЛІР: АЛЮМІНІЙ

ТЕХНІЧНІ ДАНІ

• Напруга живлення: 9÷27 В постійного струму
• Максимальний струм навантаження: 4 A
• Поріг спрацьовування - регульований: 2÷500 лк
• Поле виявлення: 0,1÷2,0 м регульований< /li>
• Час активації приймача - регульований: 0÷10 хв.
• Тип виявлення: лазерний датчик ToF
• Довжина хвилі: 940 нм
• Безпека: клас 1
• З'єднання: гвинтові клеми 2,5 мм2
• Момент затягування: 0,4 ​​Нм
• Потужність: 0,3 Вт
• Робоча температура: -10÷45°C
• Розміри: зовнішні 45×45×1,5 мм; внутрішній (корпус) o35 мм, глибина 45 мм
• Монтаж: врізний
• Ступінь захисту: IP40
< /ul>

ПРИЗНАЧЕННЯ

DRL-12 — лазерний датчик, призначений для контролю освітлення, особливо в коридорах і на сходах. Принцип роботи полягає в випусканні пучка світла і вимірюванні затримки світла, що повертається в результаті відбиття від перешкоди. На основі цього можна точно визначити відстань до перешкоди, яка потім порівнюється із встановленою дальністю виявлення. Якщо щось виявляється ближче встановленого значення, світло вмикається. Це рішення ідеально підходить для перемикання ланцюгів освітлення, наприклад, на відкритих сходах, де важливо, щоб датчик виявляв лише присутність на сходах і ігнорував усе, що відбувається поза ними.

ФУНКЦІЇ

» Лазерний датчик відстані ToF (Time of Flight);

» діапазон виявлення, що плавно регулюється від 0,1 до 2 м;

» датчик яскравості запобігання вмиканню світла на високому

рівні яскравості;

» регульований час утримання світла;

» можливість прямого керування ланцюги освітлення 12/24 В (навантажувальна здатність до 4 А, яку можна збільшити

додаванням підсилювачів LED-AMP);

» функція плавного вмикання та вимкнення керованого схеми освітлення*;

» можливість спрацьовування каскадних контролерів AS-225;

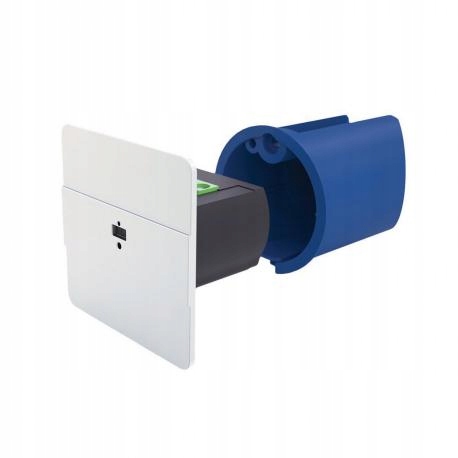

» невеликі розміри, монтаж у коробці 35 мм, що постачається

з датчиком;

» світлодіодний індикатор стану роботи датчика;

» термозахист від перевищення допустимої температури всередині корпусу.

СХЕМА ПІДКЛЮЧЕННЯ

ПІДКЛЮЧЕННЯ КАСКАДНИХ КОНТРОЛЕРІВ AS-225

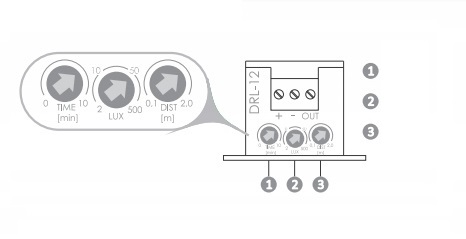

ОПИС РУЧКИ НАЛАШТУВАННЯ

1 - ЧАС 0÷10 хв.

Час активації світла.

Світло вмикається, коли воно виявляє

присутність у зоні виявлення, відлік часу

починається, коли в

зоні виявлення немає перешкод.

2 - LUX 2÷500 lx

Рівень яскравості коригування. Якщо інтенсивність

світла нижча за значення, встановлене

за допомогою ручки, тоді, коли буде виявлено присутність у зоні виявлення,

світло увімкнути.

3- DIST 0,1÷2,0 м

Установка дальності виявлення датчика.

Поява перешкоди на відстані

менше, ніж встановлено ручкою, увімкне освітлення (якщо

одночасно виконується умова інтенсивності

освітлення)

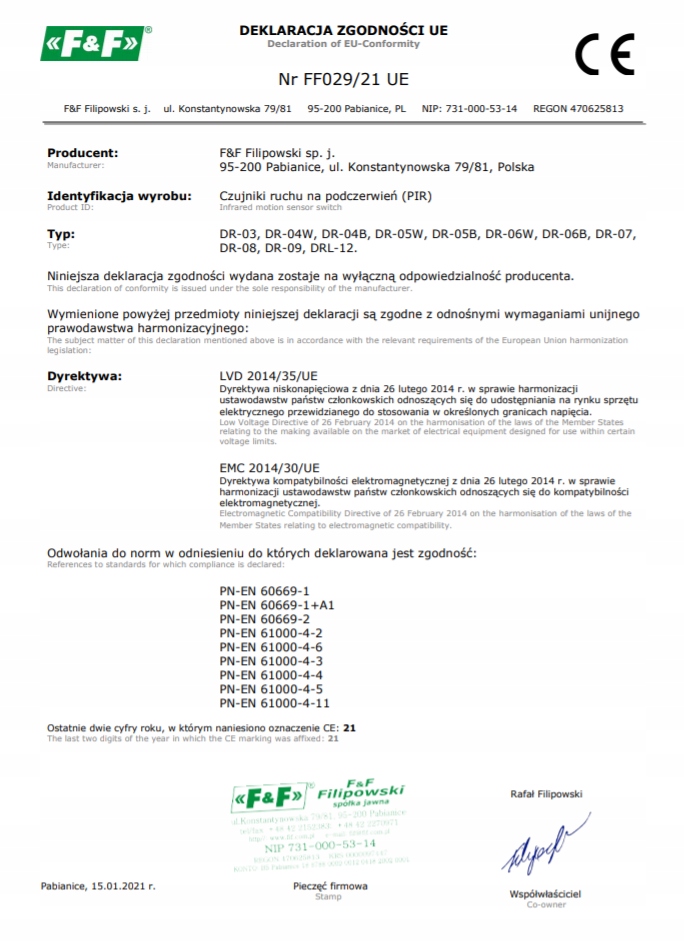

ДЕКЛАРАЦІЯ ВІДПОВІДНОСТІ ЄС
