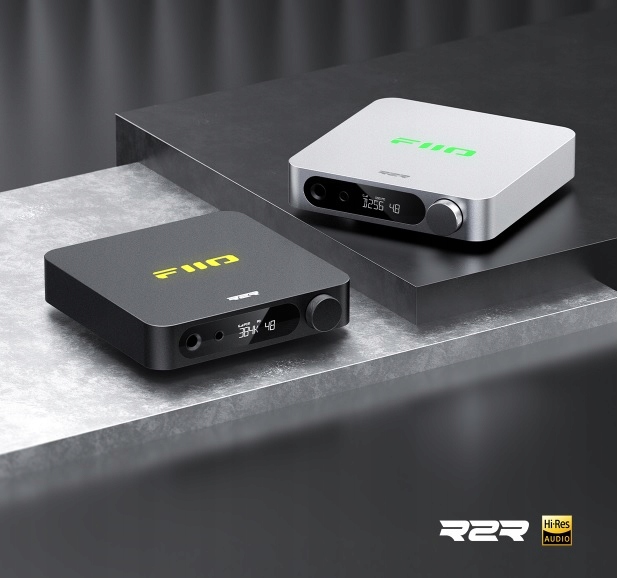

FiiO K11 R2R Black маленький настільний DAC/AMP

FiiO K11 R2R

Настільний підсилювач для навушників із ЦАП

• Повністю диференціальний повний 24-розрядний ЦАП з масивами резисторів R2R

• Подвійні режими NOS/OS. криві

• Спеціально розроблена аудіосхема

• Спеціально розроблений блок живлення

• Високоякісні берилієві конденсатори

• Спеціальний РК-екран

p>

• Логотип із підсвічуванням RGB

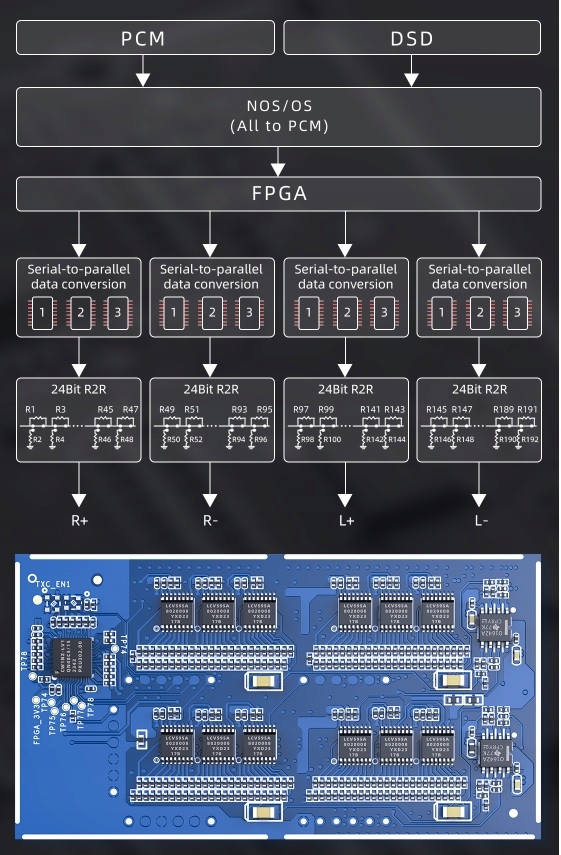

Повно-диференціальні 24-розрядні масиви резисторів R2R DAC

Нещодавно розроблений чотириканальний повністю диференціальний 24-розрядний R2R DAC FIIO складається з 2x 48 прецизійних тонкоплівкових матриці резисторів на канал, загалом 192 резистора, з допуском 0,1% і низьким температурним дрейфом (30 ppm).

Ця конфігурація забезпечує унікальний і захоплюючий звук.

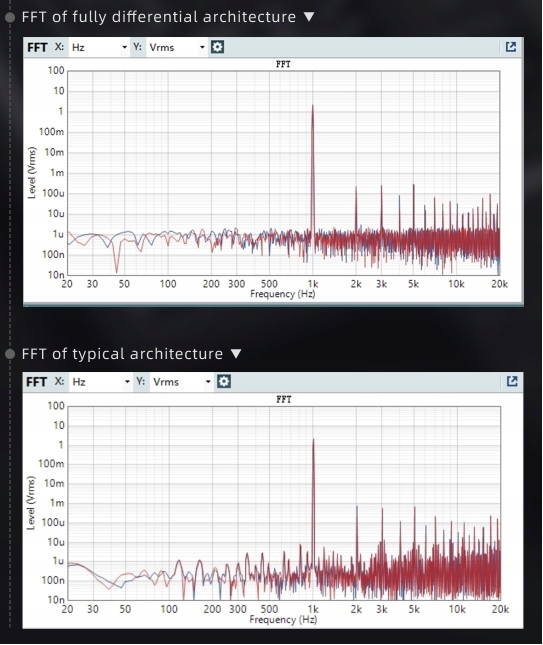

Порівняння повної диференціальної та типової архітектури

K11 R2R використовує повністю диференціальну архітектуру, що забезпечує нижчий рівень шуму, менше гармонік ШПФ і темнішу фонову музику порівняно зі стандартними рішеннями .

Подвійне задоволення від прослуховування

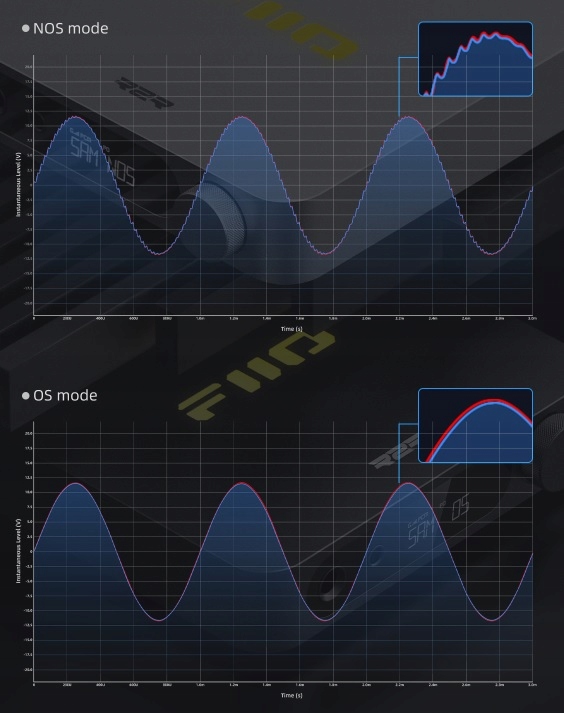

Два режими NOS/OS

Режим NOS (без надмірної дискретизації): зберігає оригінальний від частоти дискретизації до декодування, зберігаючи автентичний звук, дозволяючи вам насолоджуватися органічною та захоплюючою музикою.

Режим ОС (передискретизація): глобально збільшує частоту дискретизації до високої частоти 384 кГц, забезпечуючи кращий звук якість і ще більш вишуканий, чистий звук.

Справжнє 24-бітне декодування

Чудова продуктивність, виняткова якість звуку

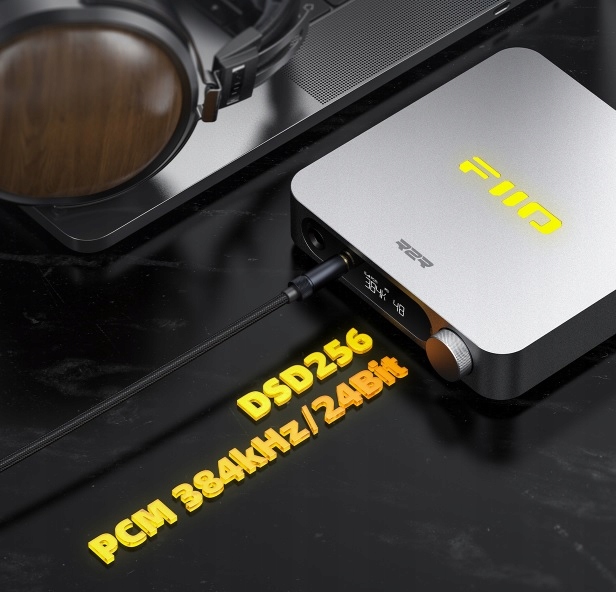

Підтримка PCM 384kHz/24bit і декодування DSD256 означає, що K11 R2R може легко обробляти високоточні аудіосигнали та повністю розкривати деталі для чудового звуку.

* DSD256 вимагає, щоб вихідний режим DSD був встановлений на Native на вихідному пристрої, внутрішнє перетворення на PCM перед декодуванням системою резисторів R2R.

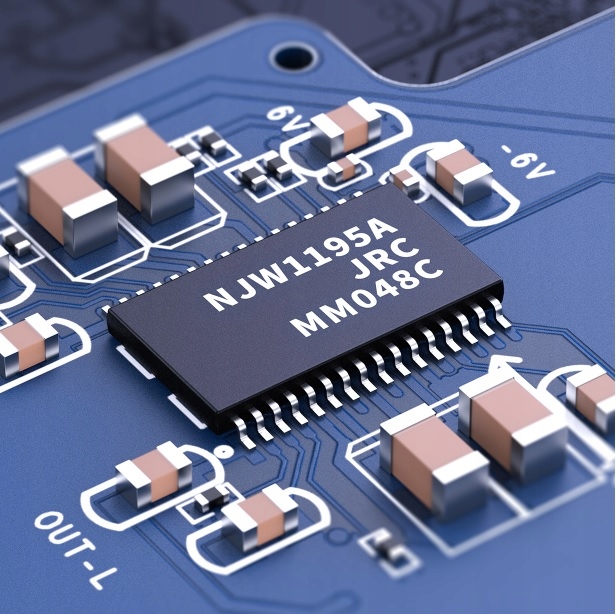

NJW1195A

Висококласний електронний регулятор гучності

NJW1195A — це 4-канальний електронний регулятор гучності. Цей сходовий резисторний потенціометр має низькі спотворення та низький рівень шуму, що дозволяє точно контролювати гучність.

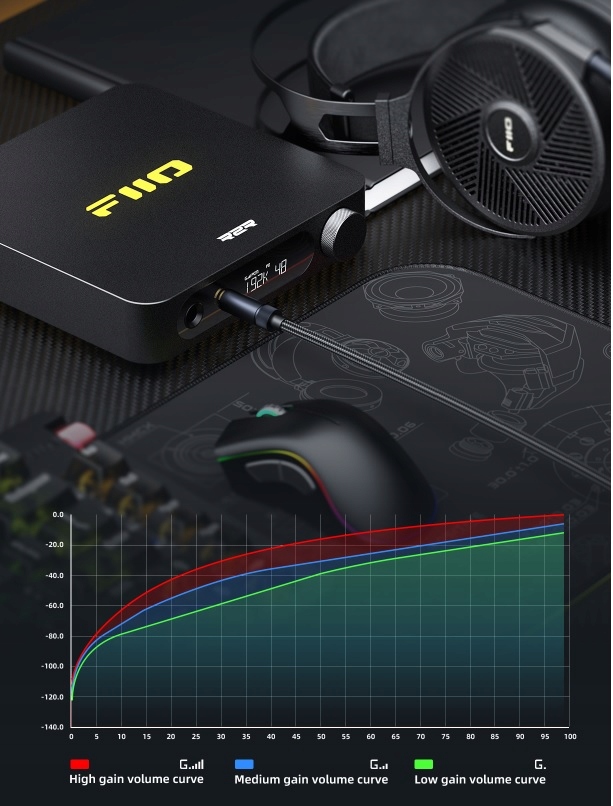

3 рівні посилення, 3 криві гучності

Три незалежні рівні підсилення та криві гучності дозволяють K11 R2R забезпечувати кращий досвід прослуховування на різних типах навушників, незалежно від того, використовуєте ви чутливі навушники-вкладиші чи накладні навушники, які важко використовувати.

Спеціально розроблений аудіочіп

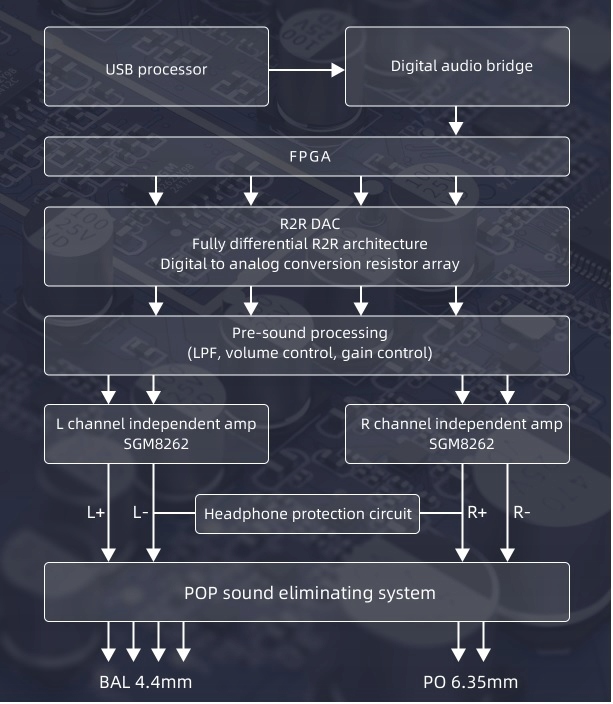

Аудіосигнал передається через процесор інтерфейсу USB на цифровий аудіоміст. Після обробки FPGA він надсилається до R2R DAC для отримання 4-канального виходу після декодування. Потім він проходить через два операційних підсилювача Ti OPA1642 для фільтрації низьких частот і несимметричного перетворення аналогового сигналу, а потім надсилається до електронного регулятора гучності NJW1195A для точного регулювання гучності. Вихідний каскад використовує два операційні підсилювачі SGM8262 для 4-смугової інверсії фази та підсилення, що призводить до несимметричного виходу аналогового сигналу.

Аудіосхема має контроль посилення. Він доповнюється спеціально розробленою схемою захисту навушників і системою придушення шумів і трісків, яка гарантує, що аудіоланцюг є водночас високою якістю звуку та надійною роботою.

Спеціально розроблене джерело живлення

K11 R2R використовує до 17 високоточних малошумних LDO-регуляторів IC і 2 DC-DC перетворювачів, що забезпечує багатоканальне спеціалізоване джерело живлення－9 В, 8 В, ±7,5 В, ±6 В, 5,4 В, 3,3 В , 1,8 В і 1,2 В поєднується із зовнішнім спеціальним джерелом живлення 12 В, щоб гарантувати чистоту подаваного струму та забезпечити міцну основу для більшої вихідної потужності.

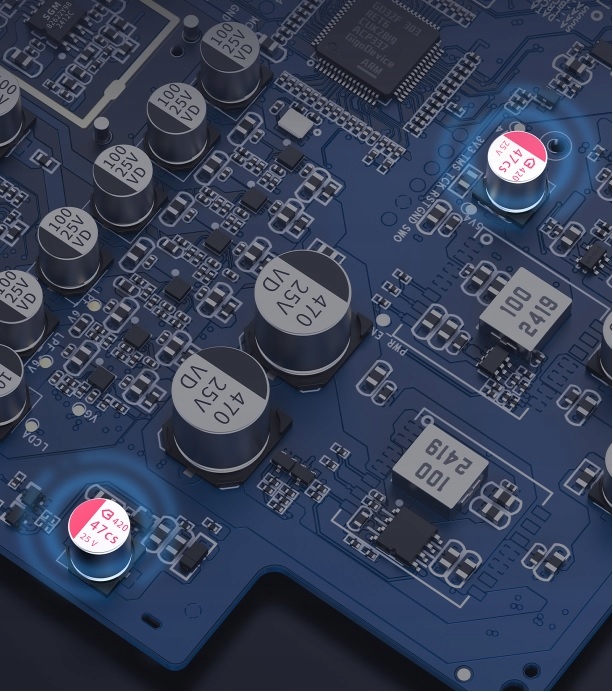

Високоякісні берилієві конденсатори

Надзвичайно низький ESR конденсаторів у поєднанні з чудовими властивостями захисту від перешкод дозволяє їм забезпечувати стабільне та чисте джерело живлення та, таким чином, отримувати високоякісний звук.

Висока вихідна потужність

Почуйте кожну деталь

При навантаженні 32 Ом K11 R2R здатний виробляти 1300 мВт + 1300 мВт в збалансованих режимах. Це дає вам змогу легко керувати кількома навушниками-вкладишами та накладними навушниками HiFi, щоб використовувати їх на повну.

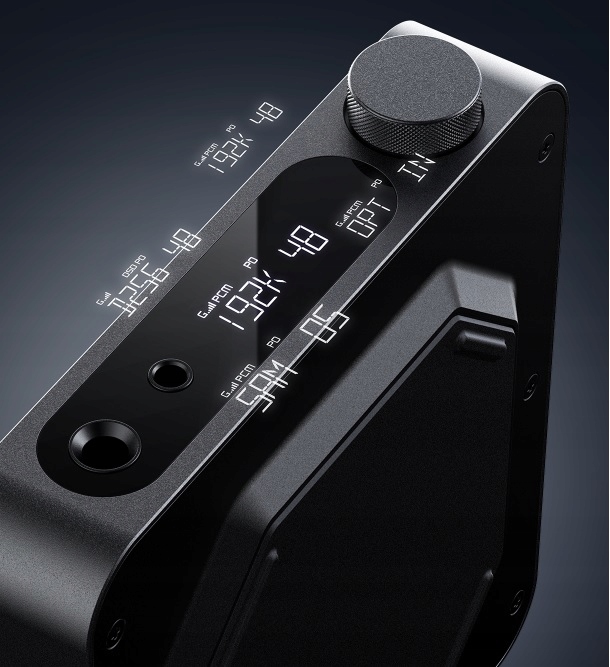

Простий РК-дисплей

Індивідуальний, висококонтрастний і міцний РК-екран* дозволяє легко перевірити частоту дискретизації, гучність, посилення або вихідний режим з першого погляду.

*РК-екран завжди ввімкнено, без ефекту вигорання.

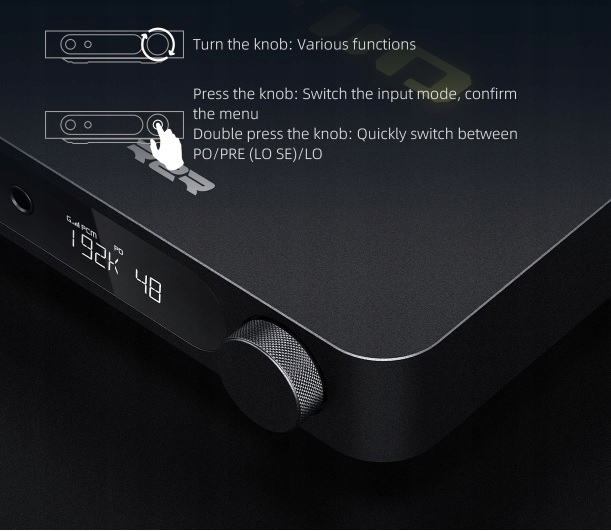

Одна ручка, повний контроль

Багатофункціональна ручка гучності K11 R2R використовується для ввімкнення та вимкнення пристрою, роботи з меню, регулювання гучності та інших функцій. Диск розроблено таким чином, що ви можете швидко виконувати різноманітні складні дії, просто натискаючи та повертаючи диск. Ви також можете швидко перемикатися між режимами PO/PRE (LO SE)/LO* подвійним натисканням ручки, що спрощує правильне підключення до різних аудіоналаштувань.

* Режими PO/PRE/LO запам’ятовуються. останнього встановленого рівня гучності в кожному режимі окремо, немає необхідності повторно регулювати гучність під час перемикання між режимами.

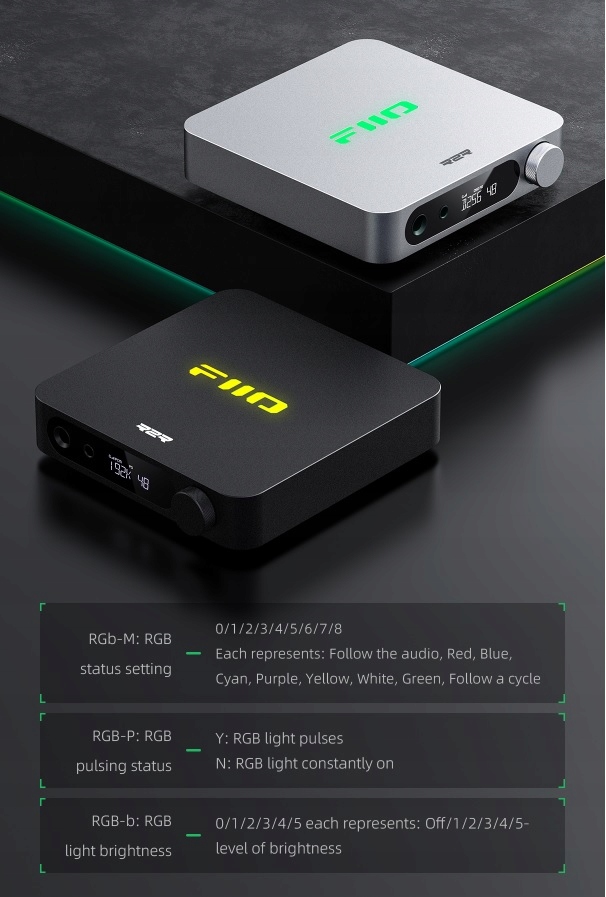

Логотип з підсвічуванням

Логотип FIIO має RGB-підсвічування, що дозволяє швидко визначити частоту дискретизації звуку, який зараз відтворюється. Шість світлодіодних стрічок працюють разом із ретельно розміщеною світловідбиваючою плівкою та частинами корпусу, призначеними для відбиття світла, роблячи світлове шоу рівномірним та елегантним.

* Яскравість, колір і шаблони освітлення можна регулювати за допомогою диска.

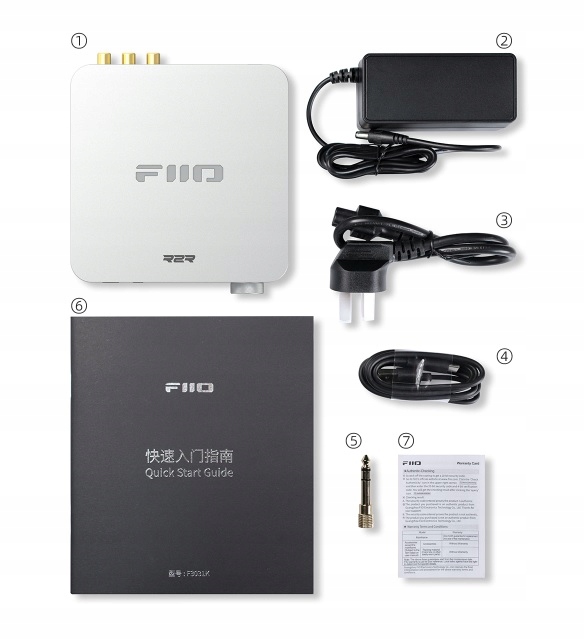

У комплекті:

① K11 R2R*1

② Адаптер живлення*1

③ Кабель живлення*1

④ USB-кабель даних*1

⑤ Адаптер для навушників*1

⑥ Короткий посібник*1

⑦ Гарантійний талон*1

• Основна мікросхема керування: GD32F303RET6

• ЦАП: повністю диференціальний R2R, повністю 24-бітний

• Мікросхема керування гучністю: NJW1195A

• Декодування USB входи: 384 кГц/32 біти, DSD256

• Декодування коаксіального входу: 192 кГц/24 біти

• Декодування оптичного входу: 96 кГц/24 біти

• USB-роз’єм: тип C

• Дисплей: індивідуальний РК-дисплей

• Розміри: 147 x 133 x 32,3 мм (включно з ніжками)

• Вага: прибл. 420 г

• Джерело живлення: Зовнішній адаптер постійного струму 12 В 2 А

• Вихідна потужність SE 1: L+R ≥ 460 мВт + 460 мВт (32 Ом, КНІ+Ш < 1%

(300 Ом/односторонній/високе посилення)

• Вихідна потужність BAL 1: L+R≥1300 мВт+1300 мВт (32 Ом, THD+N<1%)

(32 Ом/Збалансоване/Високе посилення)

• Вихідна потужність BAL 2: L+R≥220 мВт+220 мВт (300 Ом, КНІ+Ш <1%)

(300 Ом /Збалансоване/Високе посилення)

• Частотна характеристика: 20 Гц ~ 50 кГц, затухання <1,3 дБ

• SNR: ≥115 дБ (A-зважений)

• Поріг шуму: PO <7,2 мкВ (A-зважений); BAL＜14,1 мкВ (A-зважений)

• Вихідний опір: PO＜1Ω (навантаження 32Ω); BAL＜1,5 Ом (навантаження 32 Ом)

• THD+N: LO<0,02% (1 кГц/10 кОм)
