Підсилювач для навушників з ЦАП (DAC/AMP) FiiO K11 R2R

FiiO K11 R2R | Балансний стаціонарний підсилювач для навушників з цифро-аналоговим перетворювачем | DSD256 | Архітектура R2R | Обмежена серія

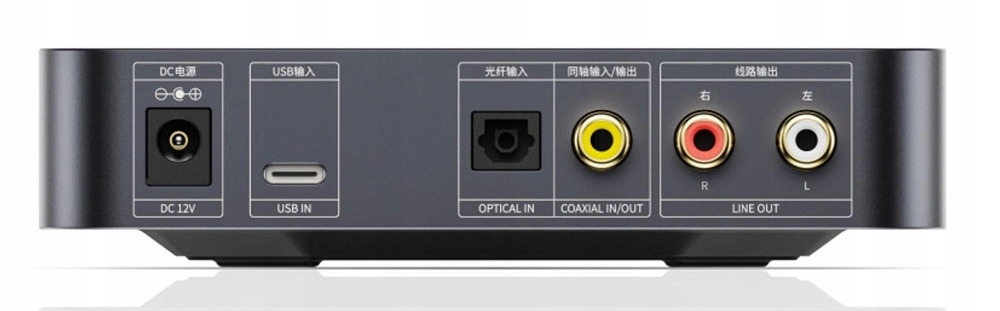

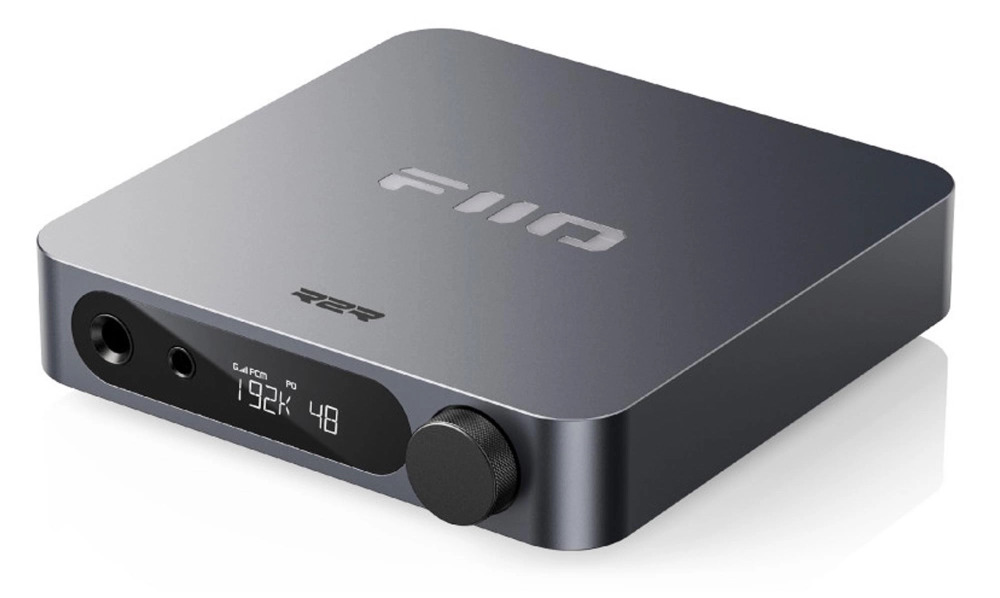

FiiO K11 R2R — це універсальний, компактний настільний підсилювач для навушників і цифро-аналоговий перетворювач (настільний ЦАП/AMP), що підтримує до 32-біт/384 кГц і рідний DSD256. Він має кілька входів, включаючи USB Type-C, оптичний і коаксіальний, а також лінійний стереовихід RCA. K11 R2R оснащений 1,1-дюймовим дисплеєм VA, який може відображати інформацію про аудіофайл, який прослуховується.

Основні характеристики:

• Використовує повністю диференціальний 24-розрядний масив резисторів R2R
• Різноманітність входів і виходів
• Висока вихідна потужність 1300 мВт
• 3 рівні підсилення з окремими кривими гучності
• Підтримує 384 кГц/32 біт, DSD256
• Тонкий корпус
• Регульоване RGB-підсвічування логотипу
• Багатофункціональна ручка
• Режим USB DACне потрібно встановлювати драйвери

Повністю диференціальна резисторна сходова архітектура

FiiO розробила абсолютно новий перетворювач спеціально для K11 R2R, який складається з чотирьох каналів із 24-бітною точністю. Кожен з них має два комплекти по 48 резисторів. Це призводить до 192 резисторів з допуском лише 0,1% і надзвичайно низькими змінами параметрів під впливом температури (30 ppm). Ця конфігурація насправді є дуже просунутою системою, яка забезпечує відмінний і унікальний звук. Тут важливо те, що K11 R2R має повністю диференціальну архітектуру, яка безпосередньо перетворюється на нижчі рівні шуму та нижчі гармонійні спотворення. А це, у свою чергу, означає чорний фон у музиці та загальну чистоту й точність звуку. Режими

OS (передискретизація) і NOS (без передискретизації)

Останній конвертер FiiO відповідає очікуванням користувачів, маючи два режими роботи в області передискретизації. Перший — режим ОС, тобто з увімкненою передискретизацією. Потім усі аудіодані перетворюються у формат PCM 384 кГц і надсилаються на сходи резисторів у такому вигляді. Другий режим — режим NOS, тобто без передискретизації. Останній особливо цінується багатьма слухачами завдяки музичності та природності презентації, яку він може запропонувати.

Крім того, у режимі NOS ми можемо використовувати фільтри у спеціальному програмному забезпеченні, що ще більше збільшує функціональність останнього перетворювача.

Аналоговий регулятор гучності та збалансований підсилювач для навушників

FiiO K11 R2R також має повністю аналоговий та електронний контрольований регулятор гучності на основі спеціалізованої чотириканальної системи NJW1195A. Завдяки цьому ми маємо чудовий баланс між каналами, а також низькі спотворення та низький рівень шуму незалежно від гучності.

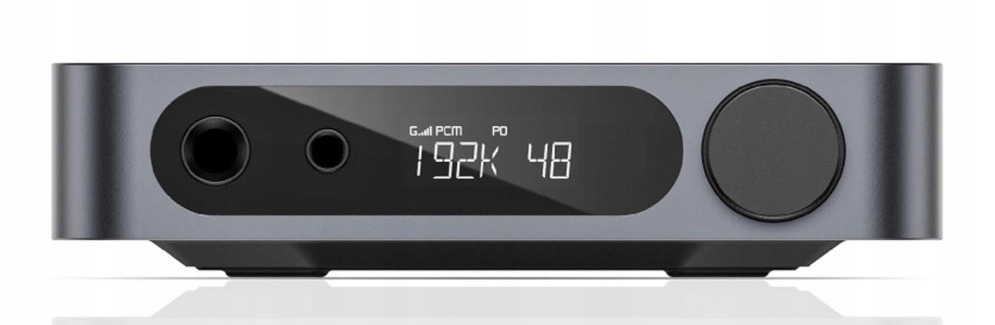

На платі також є збалансований підсилювач для навушників із виходом 4,4 мм (також є незбалансований вихід 6,35 мм) і чіткий дисплей, який інформує про роботу пристрою. Саме керування надзвичайно просте та зручне завдяки ручці, яка також виконує функцію кнопки.

Технічні характеристики:

• Основна мікросхема керування: GD32F303RET6
• ЦАП: Повністю диференціальний R2R, повністю 24-розрядний
• Чіп керування гучністю: NJW1195A
• Декодування входу USB: 384 кГц/32 біти, DSD256
• Декодування коаксіального входу: 192 кГц/24 біти
• Декодування оптичного входу: 96 кГц/24 біти
• Роз’єм USB: тип C
• Дисплей: індивідуальний РК-дисплей
• Power SE 1вихідна потужність: L+R ≥ 460 мВт + 460 мВт (32 Ом, THD+N＜ 1%) (32 Ω/односторонній/високе посилення)
• SE 2вихідна потужність: L+R≥50 мВт+50 мВт (300 Ом, THD+N<1%) (300Ω/несимметричный/високий посилення)
• Вихідна потужність BAL 1: L+R≥1300мВт+1300мВт (32Ω, THD+N<1%) (32Ω/збалансований/високий посилення)
• Вихідна потужність BAL 2: L+R≥220mW+220mW (300Ω, THD+N<1%) (300Ω/Balanced/High gain)
• Частотна характеристика: 20Hz~50kHz, затухання＜1,3 дБ
• SNR: ≥115dB (A-зважений)
• Поріг шуму: PO＜7,2 мкВ (A-зважений); BAL＜14,1 мкВ (A-зважений)
• Вихідний опір: PO＜1Ω (навантаження 32Ω); BAL＜1,5Ω (навантаження 32Ω)
• THD+N: LO＜0,02% (1kHz/10kΩ)
• Джерело живлення: Зовнішній адаптер DC12V, 2A
• Розміри: 147 x 133 x 32,3 мм (з ноги)
• Вага: прибл. 420 г
