FM-передавач 88-108 мГц мод. частота DIY
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 118
Заказывая «FM-передавач 88-108 мГц мод. частота DIY» данный товар из каталога «Модули», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
Радіопередавач FM, 88 - 108 МГц з частотною модуляцією, який також є бездротовим мікрофоном, з радіусом дії до 50 м.

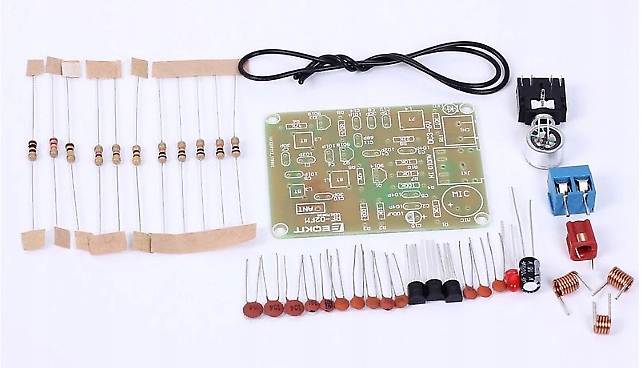

Система призначена для самостійного складання.
Під час складання набору дотримуйтесь розташування елементів на платі та схемі нижче.
Оскільки набір не містить поверхні монтованих пристроїв (SMD), їх створення та введення в експлуатацію, це не повинно створювати жодних проблем, навіть для інженерів-електронників середнього рівня, і задоволення після запуску буде незаперечним.
Опис модуля:
1. Модель: RF-02FM
2. Робочий струм: 5 - 15 мА
3. Напруга живлення: DC 3 - 6 В
4. Дальність передачі (діапазон): 5 - 50 м
5. Частота передачі: 88 - 108 МГц
6. Аудіовхід:-15 дБ (макс.)
7. Розмір друкованої плати: 53 * 40 мм
В інших пропозиціях я пропоную іншу компоновку DIY (для самостійного збирання), що містить бездротові мікрофони з різним ступенем складності збірки.
На малюнку нижче показано схему модуля.
Увага!
Після складання вирівняйте модуль, повертаючи ДУЖЕ обережно з сердечником ковшового фільтра - він феритовий, що робить його дуже крихким. Сколи можуть перешкодити правильному вирівнюванню передавача.
