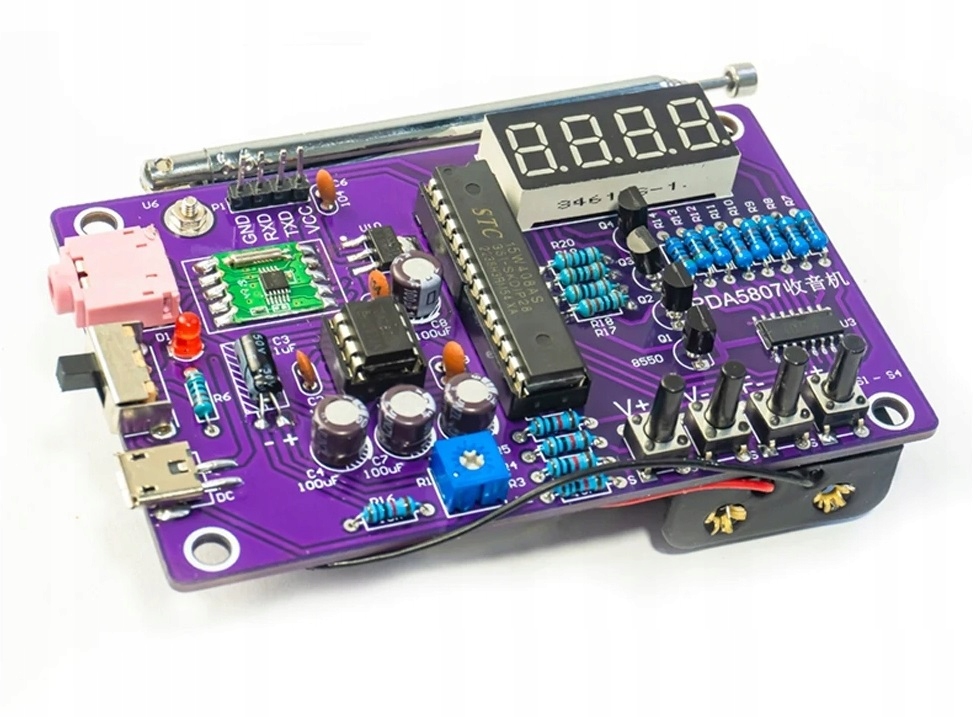

FM-радіо з цифровим

дисплеєм частоти

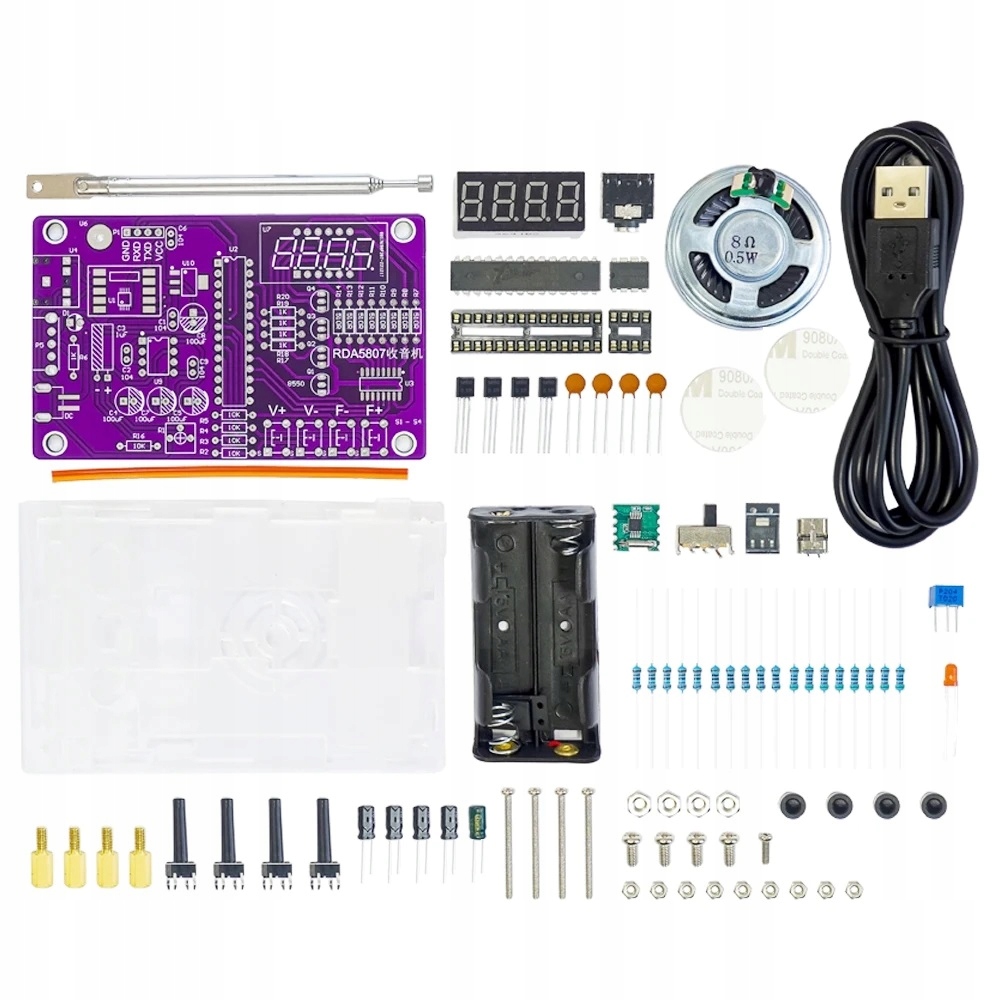

Для самостійної збірки,

пайки.

Бездротове радіо на базі RDA5807 чіп з частотами прийому в діапазоні FM 87.0MHz-108.0MHz

FM-радіо 87,0 МГц-108,0 МГц

Регульована гучність

Активний і пасивний аудіовихід

Складна спеціальна радіоантена макс. 25 см і 4-бітний червоний цифровий дисплей .

Робоча напруга: DC 3 В/5 В

Вихідний опір: 8 Ом

Вихідна потужність: 0,5 Вт

Вихідний канал: моно

Частота приймача: 87,0 МГц ~ 108,0 МГц

Точність частоти: 0,1 МГц8

Робоча температура: -40 ℃ ~ 85 ℃

Вологість Робоча: 5%~95%RH

Розмір (у зібраному вигляді): 107*70*23 мм

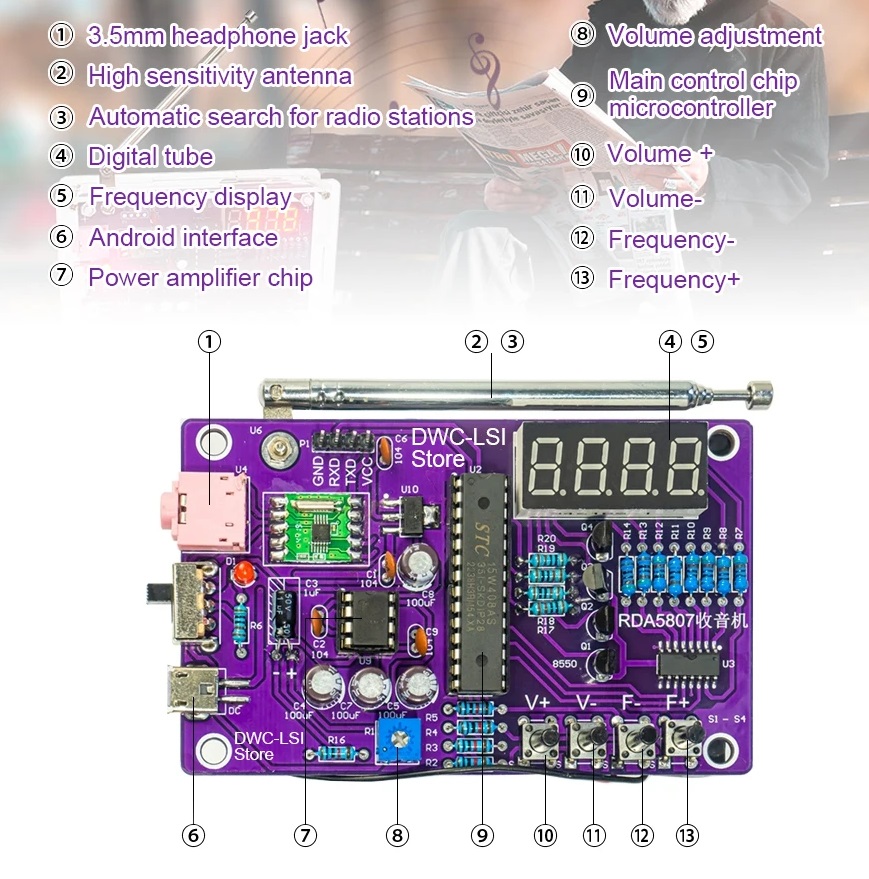

Інструкція:

Увімкніть/вимкніть перемикач робоча потужність.

Натисніть V+ або V-, щоб відрегулювати гучність. 15 рівнів гучності. Постійно регулюйте гучність, утримуючи кнопку.

Натискайте F+ або F-, щоб налаштувати частоту прийому або FM-станцію. Постійно регулюйте частоту, утримуючи кнопку.

Потенціометр: використовується для регулювання гучності за допомогою викрутки.

Інструкція за посиланням: https://drive.google.com/file/d/1CnRHDXaBSURL5eNojNzj51YchgmTZ9AM/view?usp=share_link

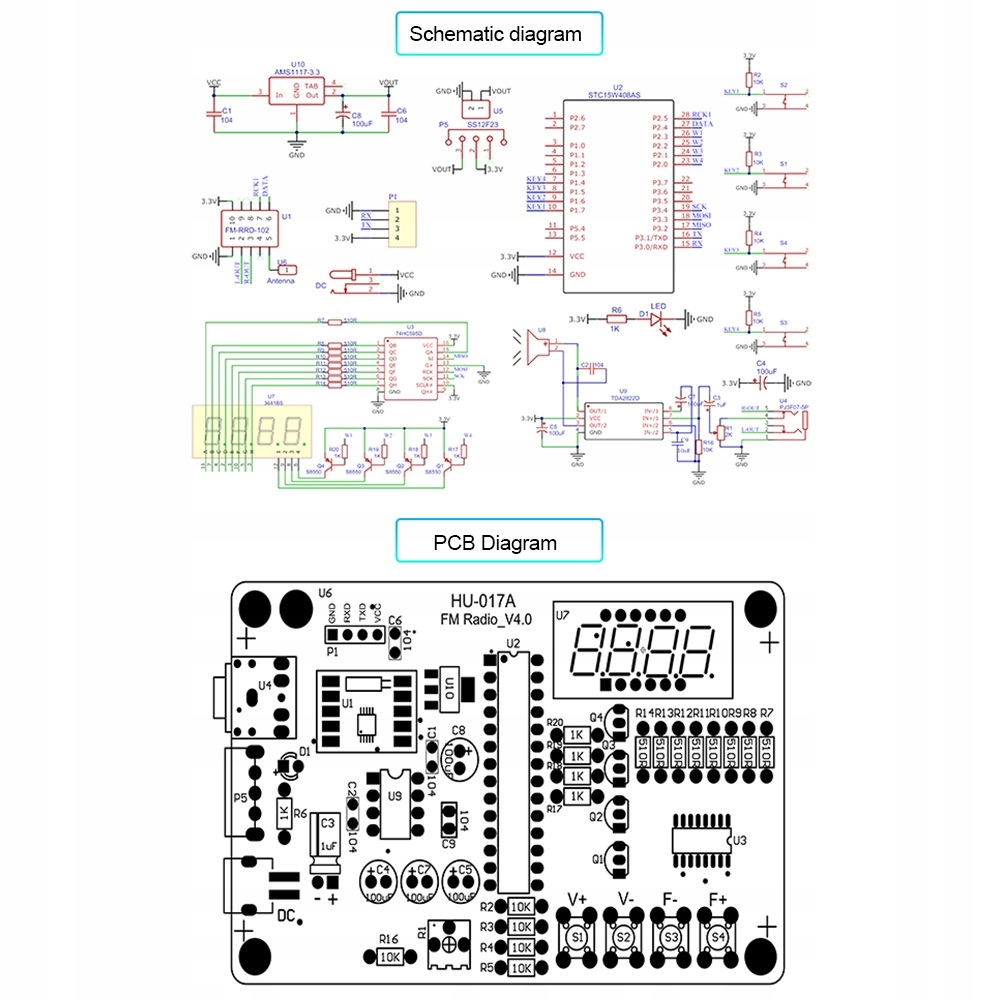

Системи мають схему збірки, надруковану на платі. Необхідно звернути увагу на полярність у випадку таких елементів, як конденсатори, діоди, транзистори. У світлодіодів довша ніжка плюс +, більшість елементів мають параметри, описані на корпусі. Резистори можуть мати маркування смугами; їх опір і допуск можна прочитати за допомогою калькуляторів, доступних в Інтернеті, або виміряти за допомогою лічильника. Порядок складання, як правило, довільний, залежно від компонування спочатку збираємо найдрібніші елементи.
