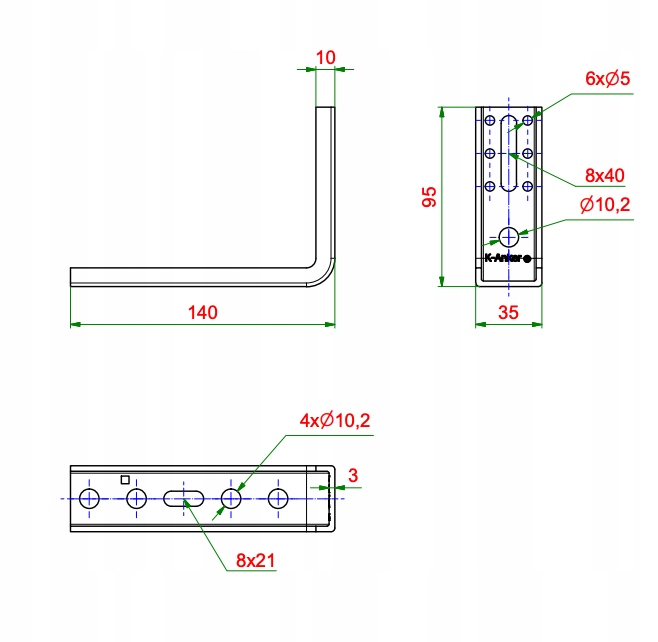

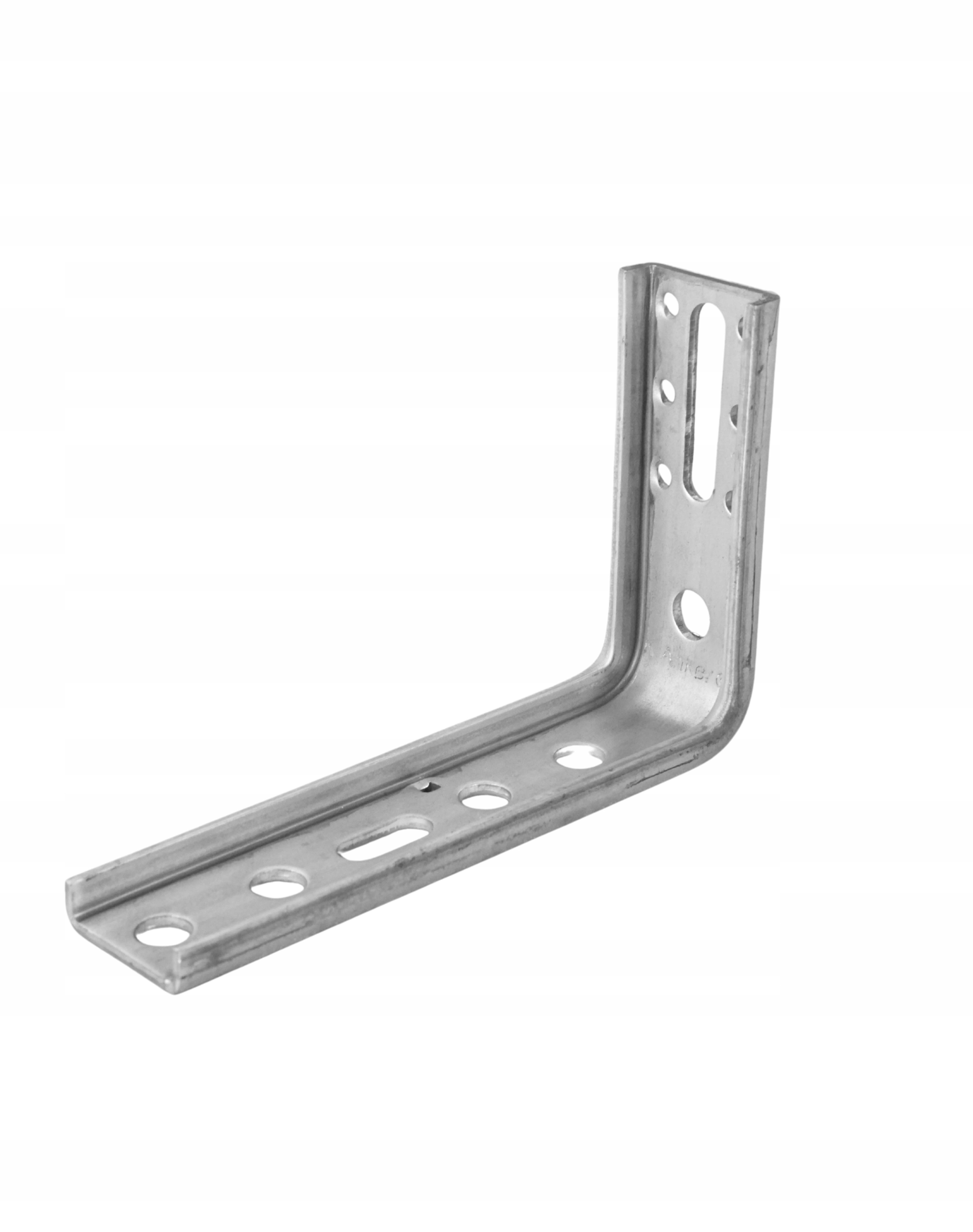

Кутник віконний С-подібний FMW-95x140x3,0

• простий і швидкий монтаж вікон в ізоляційному шарі
• підходить для всіх систем (алюміній, дерево та пластик)
• коротший кронштейн для монтажу на віконну раму, довший кронштейн для монтажу на стіну
• віконний монтаж відповідно до класу міцності RC2, виготовлений з матеріалу товщиною 2,5 мм
• підходить для монтажу вікон із захистом від пролапс
• максимальне навантаження, перевірене ift Rosenheim

Інструкції зі складання

Спочатку вкрутіть віконний монтажний кутник віконним шурупом 7,5x42 мм через довгастий отвір

для віконної рами. Потім вирівняйте дверну раму на нижньому кріпленні або встановіть її на гвинтові затискачі до

Установка вікна та вирівнювання по висоті. Потім прикріпіть кронштейн для кріплення вікна до стіни. Точний

Глибина регулюється через довгастий отвір. Щоб зафіксувати налаштування, затягніть гвинт у вікні i

закріпіть додатковими гвинтами через отвори. У випадку будівельних майданчиків з віконною рамою, повністю встановленою в шарі

ізолюючий, ми рекомендуємо використовувати двоступеневий кутник, який забезпечує більше вільного простору для ущільнення

Передача навантаження, звіти про випробування

1 Номер підтвердження Ift Rosenheim

Секція FMW-C перевірена на передачу навантаження:

11-003442-PR06 PB-K26-09-de-01, 12-002151-PR04, 14-002150-PR02, 17-001190-PR01 PB 01-K26-09-de-01

Максимальне навантаження на швелер залежно від товщини матеріалу та розширення A

Товщина матеріалу: 1,5 мм

• Подовжувач 25 мм: 212 кг
• Подовжувач 35 мм: 110 кг*
• Подовжувач 40 мм: 45 кг
• Подовжувач 55 мм: 40 кг*
• Подовжувач 57 мм: 38 кг
• Подовжувачі 60 мм, 87 мм, 143 мм: немає даних

Товщина матеріалу: 2,5 мм

• Розширення 25 мм: мінімум 212 кг
• Розширення 35 мм: 170 кг
• Розширення 40 мм: 140 кг*
• Розширення 55 мм: 68 кг
• Розширення 57 мм: 60 кг*
• Розширення 60 мм: 50 кг*
• Розширення 87 мм: 34 кг
• Розширення 143 мм: ні дані

Товщина матеріалу: 3,0 мм

• Розширення 25 мм: мінімум 347 кг
• Розширення 35 мм: 347 кг
• Розширення 40 мм: 270 кг*
• Розширення 55 мм: 147 кг
• Розширення 57 мм: 143 кг*
• Розширення 60 мм: 139 кг
• Розширення 87 мм: 66 кг
• 143 мм розширення: 16 кг

*Значення, позначені зірочкою, були підтверджені інститутом ift Rosenheim у рамках випробувань на міцність.

2 Номер підтвердження Ift Rosenheim

Випробовано на навантаження, перпендикулярні до площини вікна:

18-000650-PR01 PB-K26-09-de-01

Максимальне навантаження в залежності від товщини матеріалу:

• Товщина 1,5 мм – 59 кг
• Товщина 2,5 мм – 91 кілограм
• Товщина 3,0 мм – 182 кілограми

Технічні характеристики

Номер продукту: K-405123

Кріплення: збоку, знизу

Товщина матеріалу: 3,0 мм

Профіль: профіль U

ETB: перевірено

КНЕЛСЕН

компанія, що спеціалізується на проектуванні та виробництві професійних систем кріплення для енергозберігаючих вікон та дверей. Він надає інноваційні монтажні рішення, включаючи консолі, анкери, підвіконні кронштейни та системи кріплення для ролетних коробок, які забезпечують стабільну та безпечну установку вікон та дверей у теплоізоляційному шарі будівлі.
