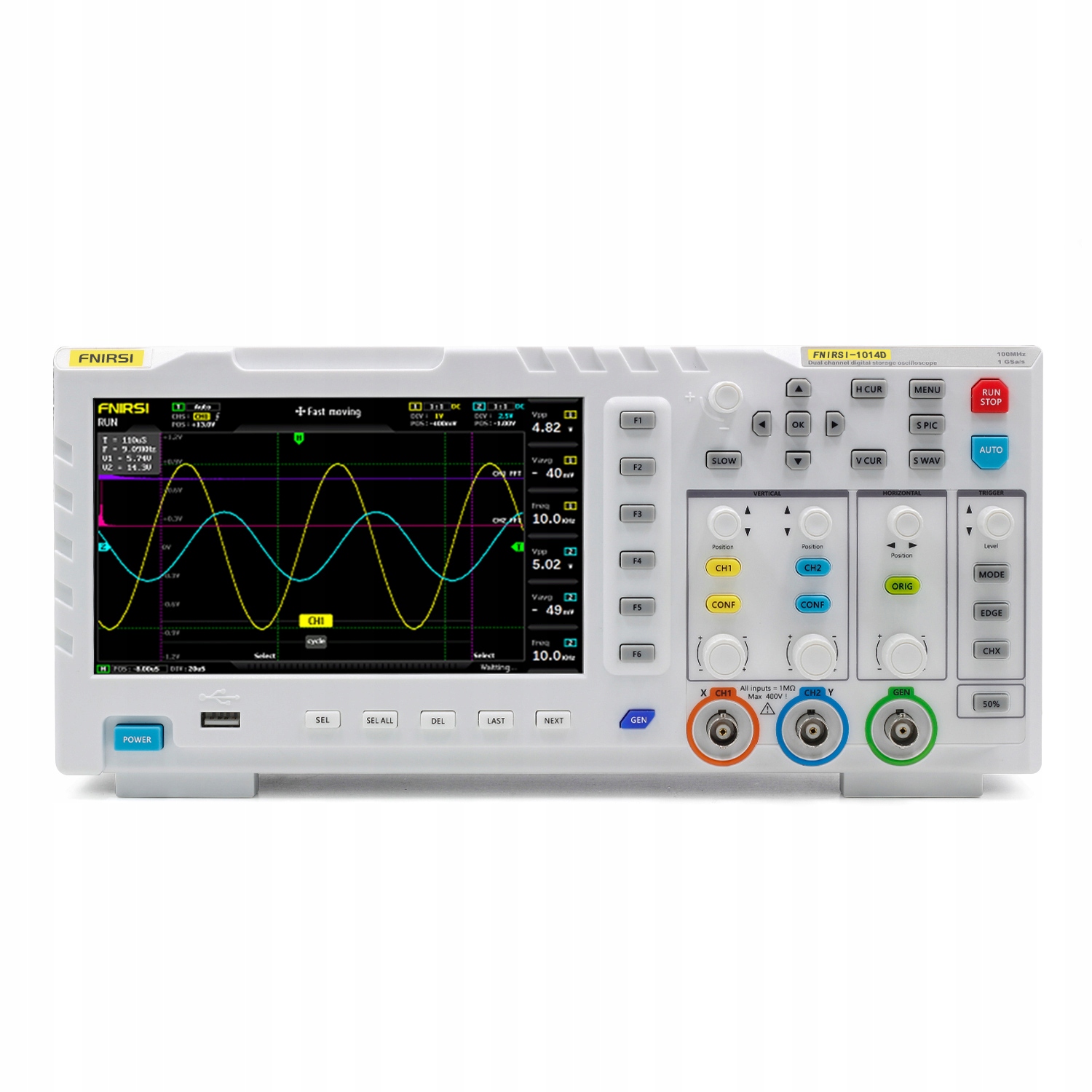

Fnirsi-1014d осцилограф 2CH 100MHz * 2 1GSa / s

FNIRSI-1014D — це два в одному осцилограф і генератор сигналів, частота дискретизації в реальному часі становить 1 Гвиб. витримує безперервну напругу до 400 В, не хвилюйтеся про випадкове спалювання осцилографа, спричинене тим, що зонд не рухається на 10-кратній передачі, вбудований генератор сигналів функції DDS і вихід переривання (@2,5vpp), крок усіх частот сигналу становить 1 Гц, підтримує 14 типів стандартних функціональних сигналів і настроюваний переривчастий сигнал, подрібнення Пристрій виводу фіксує деякі або всі складні сигнали, виміряні осцилографом, як вихід генератора сигналів, який може зберігати до 1000 користувацьких сигналів зрізу. Приходьте та спробуйте, ви не розчаруєтеся.

Функції:

Вбудований генератор сигналу DDS, підтримує 12 типів функціональних сигналів.

Вихідний сигнал функція захоплення, яка може зберігати до 1000 захоплених сигналів.

Цільовий високоінтелектуальний алгоритм декодування, нескінченний термін служби кодера та інтелектуальна функція захисту від спалювання, 1X може витримувати напругу до 400 В.

З аналоговою смугою пропускання 100 МГц *2 і частотою дискретизації 1GSa/с（1X = 5 МГц, 10X = 100 МГц).

Повністю обладнаний 7-дюймовий кольоровий TFT РК-дисплей з роздільною здатністю 800*480 з яскравими кольорами та високою частотою

Високий діапазон вимірювання напруги: 1X може вимірювати 0 ~ 40 В, 10X може вимірювати 0 ~ 400 В.

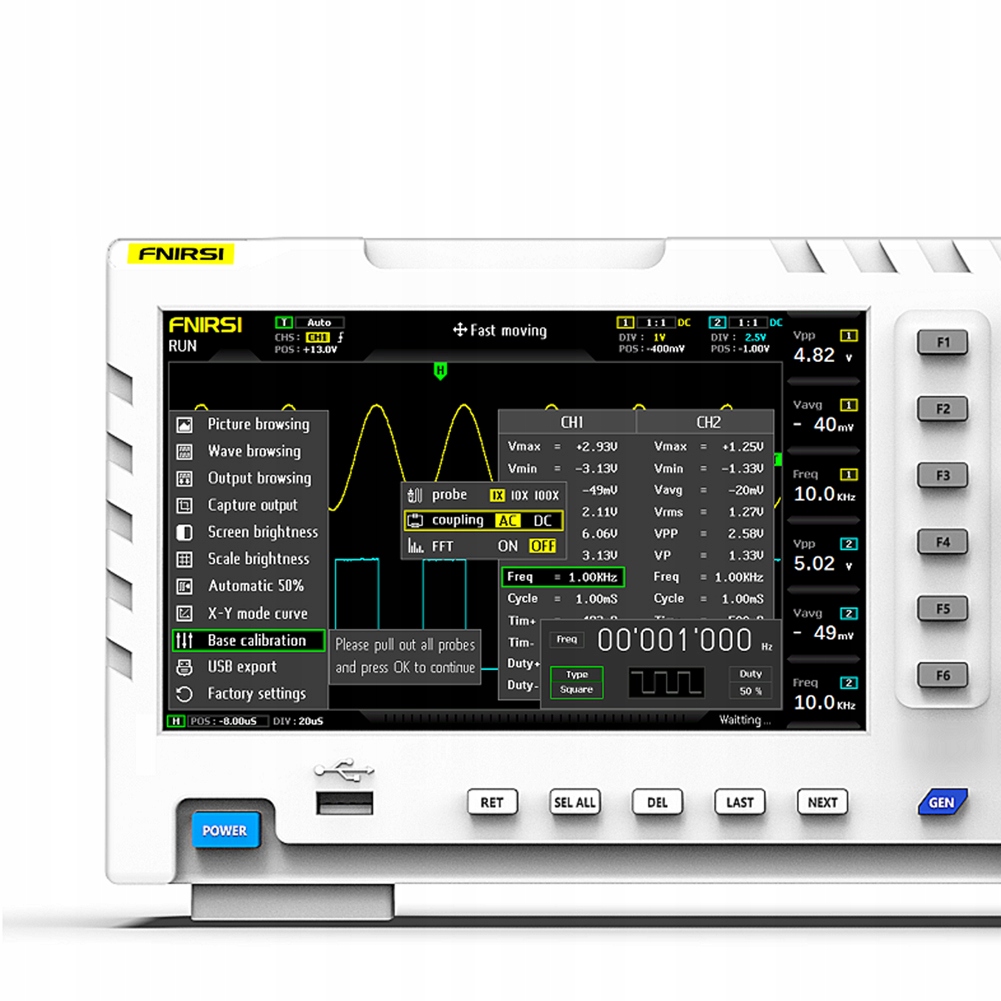

Вимірювання до 12 параметрів: VPP ， VP ， Vmax ， Vmin ， Vavg ， Vrms ， Frequent ， Working + ， Working- ， Time + ， Time- ， Period.

Функція вимірювання курсором: зручно вимірювати період, частоту та напругу вручну.

Функція повного запуску (одиночний, звичайний, автоматичний) і в будь-який час відображення форми сигналу (функція паузи) зависає.

Оснащено високоефективною функцією AUTO одним дотиком, збереженням форми сигналу одним дотиком і знімком екрана функція.

Вбудований простір для зберігання 1 Гб, можна зберігати до 1000 знімків екрана + 1000 наборів даних хвилі.

Потужний менеджер зображень хвилі підтримує перегляд ескізів, перегляд, детальний перегляд, сторінку поворот, видалення та збільшення, зменшення масштабу, панорамування тощо.

Оснащено інтерфейсом USB, який можна під’єднати до комп’ютера, щоб обмінюватися знімками екрана з комп’ютером, що зручно для вторинного аналізу.

Функція графічного відображення фігури Ліссажу може бути використана для визначення амплітуди, частоти та фазового контрасту двох груп сигналів.

Функція відображення ШПФ, може аналізувати спектральні характеристики сигналу, технологія стиснення пам’яті, Екран хвильового оновлення не мерехтить.

З функцією регулювання яскравості екрана та функцією регулювання яскравості фону GR-ID, також легко носити.

Технічні характеристики:

Матеріал: ABS

Пропускна здатність аналогового сигналу: 100 МГц * 2

Кількість каналів: 2 канали

Максимальна реальна -частота дискретизації часу: 1GSa / с

Вертикальна чутливість: 50 мВ / розділ ~ 500 В / розділ

Горизонтальний діапазон часу: 50S / розділ ~ 10 нС / розділ

p>

Максимальна тестова напруга: 40 В (1X пробник), 400 В (10X пробник)

Глибина зберігання: 240 Кбіт

Вхідний опір: 1 МОм

Точність АЦП: 8 біт

Режим зв'язку: AC / DC

Режим запуску: одноразовий, звичайний, автоматичний

Фронт запуску: наростаючий фронт / фронт падіння

Зовнішня напруга запуску 0 ~ 40 В.

Порти розширення: експорт зображення USB

Розмір упаковки: 340 * 140 * 70 мм / 13,4 * 5,5 * 2,8 дюйма

Вага упаковки: 1949 г / 4,3 фунта

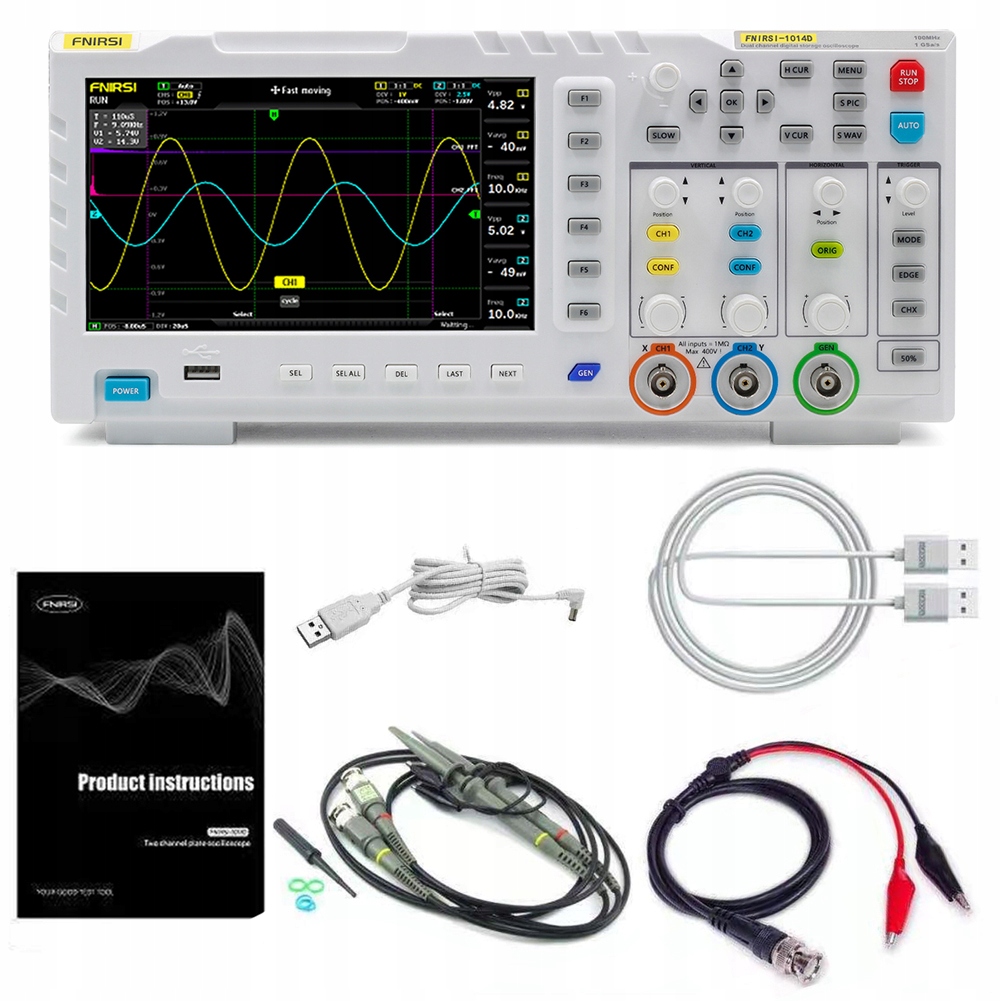

Пакувальний лист:

1 * Хост осцилографа FNIRSI-1014D

2 * відповідний зонд 100 МГц (1X і 10X）

1 * затискач

1 * лінія даних USB

1 * посібник користувача англійською мовою
