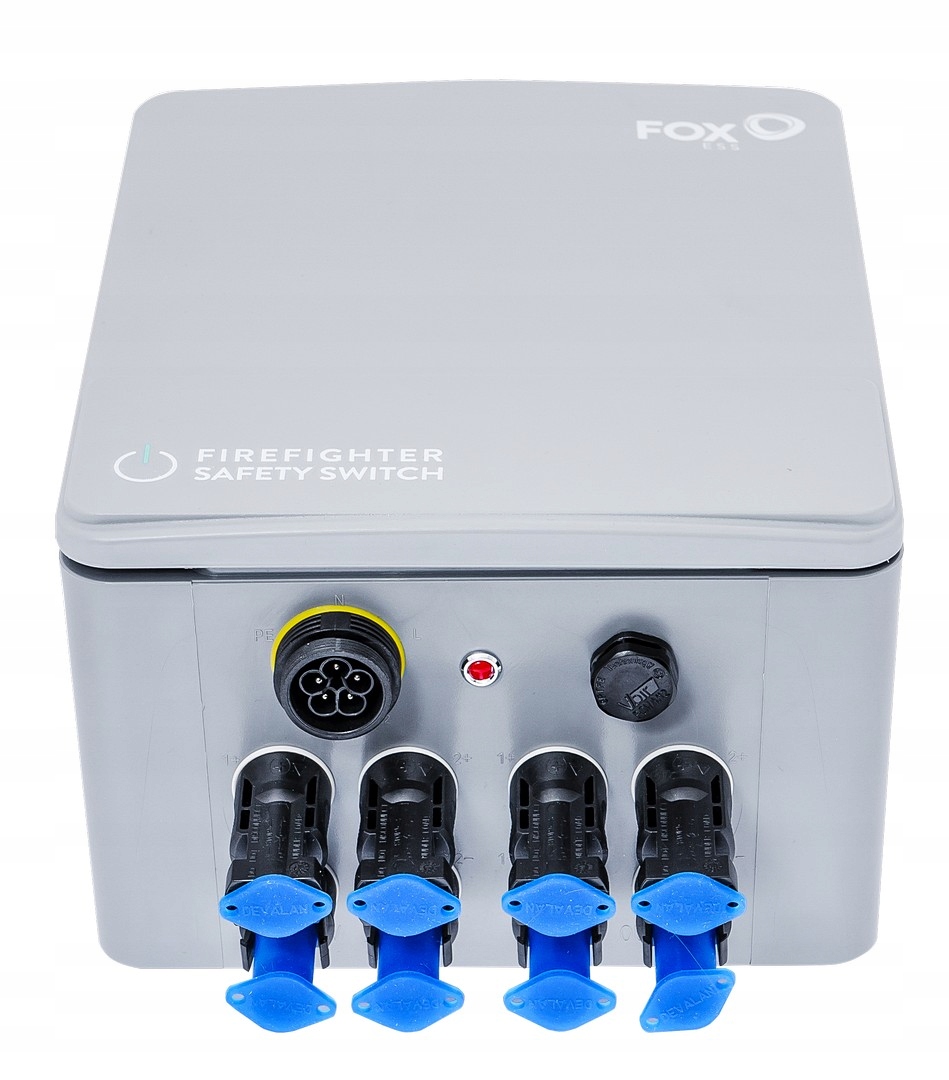

Foxess S-box-MC4 Foxess Switch

MC-4 роз'єми в наборі

У більшості фотоелектричних систем перемикач DC інтегрується з фотоелектричним інвертором. і інвертор залишається під напругою, що може бути понад 1000 В.

У разі пожежі ця напруга є реальною загрозою для пожежних бригад. S -box підвищує безпеку людей, а також обмежує потенційні матеріальні втрати.

Основні функції перемикача S-box:

- напруга живлення змінного струму вимкнено. Схема постійного струму після перевищення температури комутатора вище 70 ° C.

Переваги: ​​

проста установка.

Щоб правильно встановити перемикач, не потрібно відкривати корпус.

Усі з'єднання проводяться за допомогою герметичних пробки в наборі. У разі пожежі. Як результат, він автоматично обертається та ізолює кабелі постійного струму, що з'єднують фотоелектричні модулі з інвертором. Тому пожежники не витрачають цінного часу на усунення ризику напруги постійного струму в будівлі.

Якщо джерело живлення змінного струму з мережі в будівлі не вимкнено, а температура в пристрої S -box збільшиться вище 70 градусів, буде працювати додатковий захист, а перемикач S -box також буде вимкнено. Фотоелектричний

s-box-пристрій (оснащений механічним перемикачем типу x), повинен бути розміщений максимально наближеним до сонячних модулів. Це рішення мінімізує довжину напруги, що залишилася, що значно покращує безпеку гасіння можливої ​​пожежі.

Автоматичний перезапуск

Блок живлення до будівлі може відбуватися в будь -який час і мати багато причин.

Пристрій S -box має функцію автоматичного перезапуску. У разі джерела живлення будівлі вище 6 секунд вимикач автоматично вимикається. Re -Antachment відбувається після повернення живлення змінного струму.

Це справа після кожної потужності від мережі потужності.

призначений для використання в домашніх та промислових фотоелектричних установах. Розмір.

Можна підключити всі пристрої до одного джерела живлення змінного струму та одночасного управління всією системою з цього джерела.

S-Box Switch можна успішно використовувати як у нових, так і в існуючих установах. перемикач.

- FB1, контакт з ненароком FB2, вантажопідйомність макс. 24 В постійного струму/змін, 300mA - віддалена сигналізація для BMS.

Технічні параметри:

Напруга рядка: 1500 В постійного струму

Струм: 25 A

Кількість рядків: 2

Кількість поляків комутатора: 4

Контрольної схеми: 100 V Максимальний струм кріплення: 300 мА

Робоча температура: -20 ° C - +50 ° C

Пожежа Захист Температура: +70 ° C

Час вимикання після зникнення напруги управління: 6s

перемикачів/P.

Ступінь захисту: IP 66

Клас ізоляції: II

Сертифікат: EN 60947-1 та 3
