ФРЕЗЕРНИЙ ПЛОТТЕР ЧПУ ATMS 2100X3100 ПРОМИСЛОВИЙ З 5-ОСІВНОЮ ГОЛОВКОЮ

П'ятиосьовий фрезерний плоттер ATMS з ЧПУ з розмірами робочої зони 2100x3100x700 мм є ідеальним рішенням для виготовлення високоточних і складних елементів як з масиву дерева, так і з інших деревних матеріалів, таких як МДФ, ХДФ, ДСП, фанера, OSB. Крім того, пристрій використовується для обробки пластмас, полімерних композитів, ламінатів, смол, алюмінію та інших подібних матеріалів, що робить його універсальним рішенням для промислового виробництва.

Основними факторами, які впливають на надійність і точність машини, є високоякісні компоненти і міцна конструкція. Міцна сталева рама, підвищуючи жорсткість усієї машини, забезпечує точну та акуратну обробку, усуваючи вібрації та деформації. Промислова п’ятиосьова головка нахилу/обертання дозволяє обробляти масштабний проект лише за один процес: оператору не потрібно змінювати кріплення заготовки, і немає необхідного простою між обробкою різних площин.

Усі осі приводяться в рух серводвигунами. Переміщення по осях X і Y здійснюється по трапецієподібних напрямних із зубчастими передачами. Великий лінійний склад із автоматичною зміною інструменту гарантує безперебійну роботу, забезпечуючи високу ефективність виробництва. Впроваджене програмне забезпечення TPA гарантує найвищий комфорт роботи та простоту експлуатації.

Вищезазначені особливості пристрою сприяють підвищенню ефективності виробництва при збереженні параметрів продукту, необхідних замовнику. Це означає, що машина торгової марки ATMSolutions задовольнить найвибагливіших операторів, а продукт виправдає високі очікування кінцевого користувача.

Основні характеристики пристрою:

• Конструкція, що характеризується високою жорсткістю та точністю виконання,
• 5-осьова головка Hiteco
• Великий зазор осі Z верстата дозволяє обробляти елементи великого розміру,
• Лінійні напрямні, що гарантують високу точність обробки
• Удосконалена система керування від відомого бренду
• Пульт дистанційного керування ручним керуванням MPG,
• Сервоприводи DELTA з сервопідсилювачами,
• Високоякісні гвинти та підшипники
• Спеціальна панель керування
• Система програмування машини, яка відповідає стандартам ISO

Розширений контроль

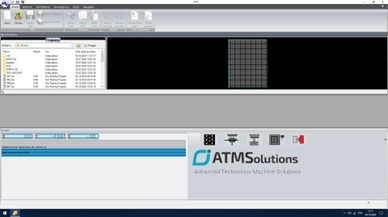

Впроваджене програмне забезпечення TPA CAD забезпечує найвищий комфорт роботи та просте управління. Інтуїтивно зрозумілий інтерфейс, просте управління та повний контроль над технологічними процесами забезпечують комфорт оператора та скорочують час навчання нових співробітників.

TPA CAD — це CAD/CAM набори для панелей. Програмне забезпечення має багато вдосконалених макросів, інструментів проектування та здатність визначати все параметричним способом із логічними умовами.

Шафа керування

Невід’ємним елементом фрезерного плотера ATMS 2100X3100 INDUSTRIAL є сучасна та ергономічна шафа керування, яка забезпечує повний контроль над процесом обробки. Він був розроблений з урахуванням зручності оператора та інтуїтивно зрозумілого керування машиною навіть у складних виробничих проектах. Він оснащений:

• Великим сенсорним екраном, що забезпечує легку та швидку навігацію системним інтерфейсом
• Клавіатурою та мишею, які полегшують введення даних, імен файлів або редагування проектів без необхідності підключення зовнішніх пристроїв
• Ручним контролером, який дозволяє зручно керувати основними функціями машини безпосередньо за робочим столом - ідеально підходить для позиціонування, налаштувань запуску або обслуговування робота.

Технічні параметри:

• Система керування: TPA
• Діапазон ходу по осі X: 2100 [мм]
• Діапазон ходу по осі Y: 3100 [мм]
• Діапазон ходу по осі Z: 700 [мм]
• Гібридний вакуумний стіл
• BUSCH вакуумний насос
• Кількість вакуумних зон: 8 [шт]
• 5-осьова головка - Hiteco потужністю 10 кВт
• RTCP
• Максимальна швидкість обертання: 24 000 [об/хв]
• Система автоматичної зміни інструменту ATC
• Ємність інструментального магазину на шпиндель: 18 [шт.]
• Тип приводів - серво
• Планетарні редуктори
• Двосторонній привід воріт по осі Y,
• Лінійні напрямні: HIWIN,
• Електрична шафа з системою охолодження,
• Центральна система змащення
• Пневмат. шпильки позиціонування матеріал
• Насадка для заморожування матеріалу
• Вилучення стружки
• Живлення пристрою: 3x400[В]/50[Гц]
• Робоча температура: 10-30 [°C]
• Вологість повітря: 30-50 [%]

ДОПОМІЖНЕ ОБЛАДНАННЯ:

• Вимірювальні зонди заготовок та інструментів
• Вимірювальні цикли
• Система охолодження масляного туману
• Вимірювальні лінійки
• Збільшена ємність для зберігання інструментів
• Позиціонування штифтів
• Компресор
• Вентилятори бічних каналів для ВАКУУМНОГО типу столи
• Вакуумні насоси Busch/Becker для столів типу VACUUM
• Вилучення стружки
• Натискна ніжка (екстракція або тиск-екстракція) - обмежує кількість відходів, що витікають за межі робочого простору машини
• Лазерні завіси
• Напірні килимки
• Захист робочого простору - гігієна та безпека паркан
• Програмне забезпечення для проектування CAM
• Інтелектуальний модуль вкладення
