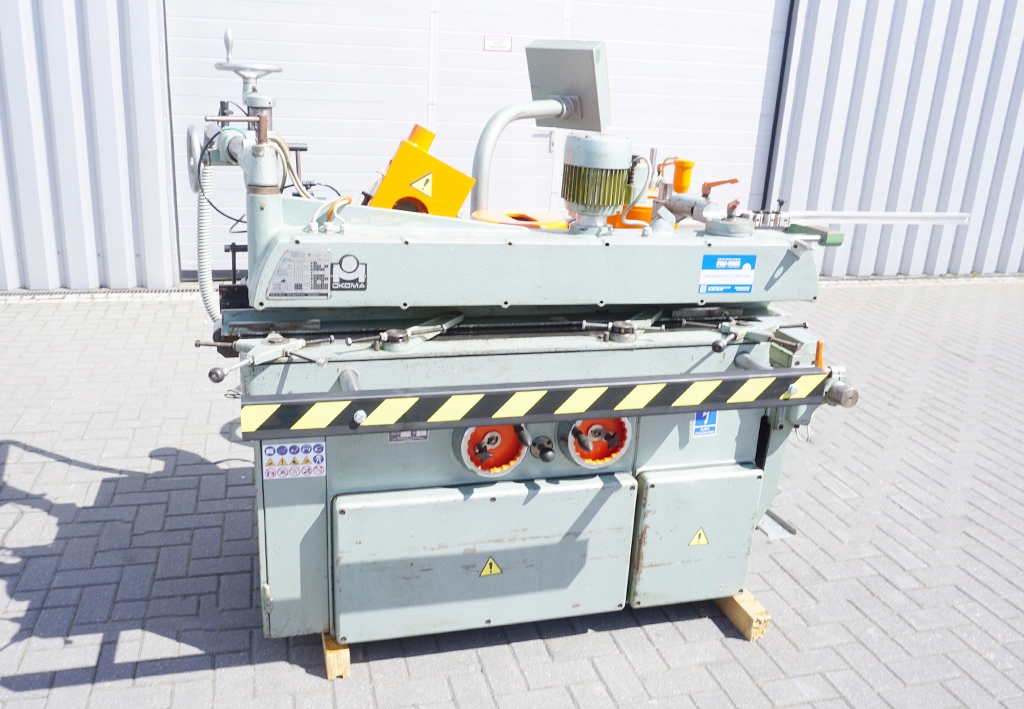

Фрезерний верстат для шипів OKOMA SF3 SFA

КАТАЛОГ № 7382

ТЕХНІЧНІ ДАНІ

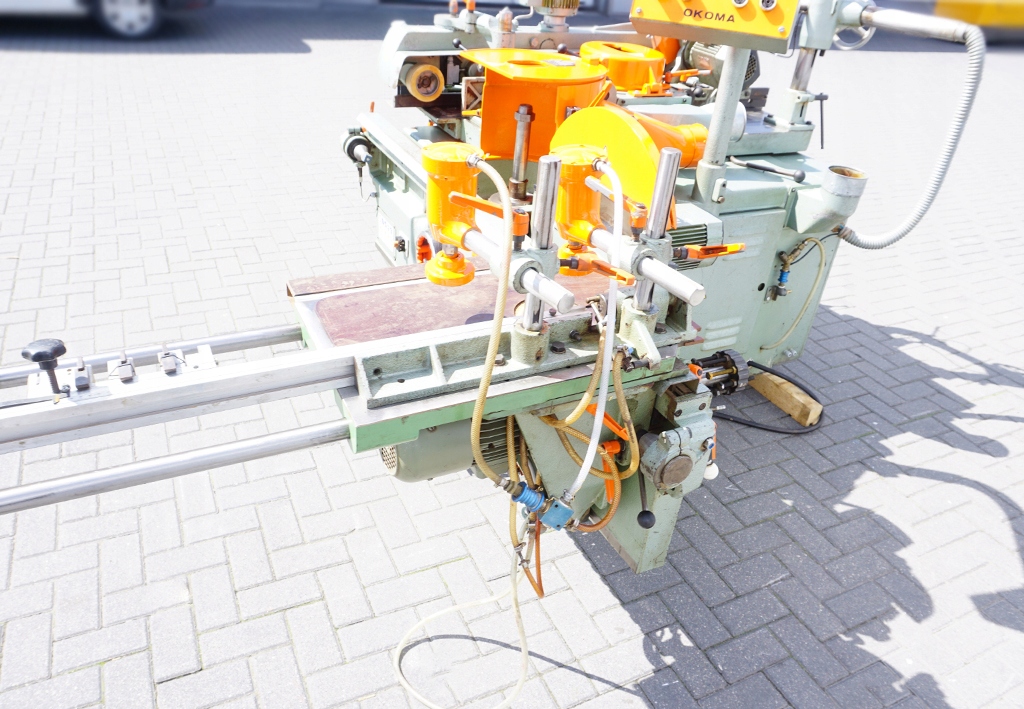

• шипорізний візок:
• електрична подача візка з плавним регулюванням швидкості
• каретка регулюється під кутом
• двигун подачі: 0,46 кВт
• розмір столу довжина/ширина 700x450 мм із подовженням до 1150 мм
• поперечна передача на візку - довжина різання на висувному телескопі: 1860 мм
• обертовий блок у коробка передач
• 2 пневматичні затискачі
• пила для різання по довжині:
• максимальний діаметр диска: 380 мм
• максимальна висота зрізу: 110 мм
• диск регулюється вгору/вниз, спереду/назад і під кутом
• кришка диска
• мотор пилки: 2,2 кВт

Шпиль:

• пневматичний хід штифта
• регулювання штифта вгору/вниз і хід за допомогою ручок
• максимальний діаметр інструменту: 320 мм
• діаметр шпинделя: 40 мм
• робоча висота шпинделя: 220 мм
• блокування шпинделя
• двигун: 7,5 кВт

Профілюючий штифт:

• пневматичний хід штифта
• регулювання штока вгору/вниз і рух за допомогою ручок
• максимальний діаметр інструменту: 200 мм
• робоча висота шпинделя: 220 мм < /li>
• діаметр шпинделя: 54 мм
• фіксатор шпинделя
• розсувна опора від верхньої частини столу< /li>
• b>
• двигун: 7,5 кВт
• пила для вирізання штапика:
• максимальний діаметр диска: 200 мм
• діаметр отвору диска: 30 мм
• регульований диск спереду/заду, вгору/вниз
• b>
• кришка диска
• двигун: 2,2 кВт

Подача:

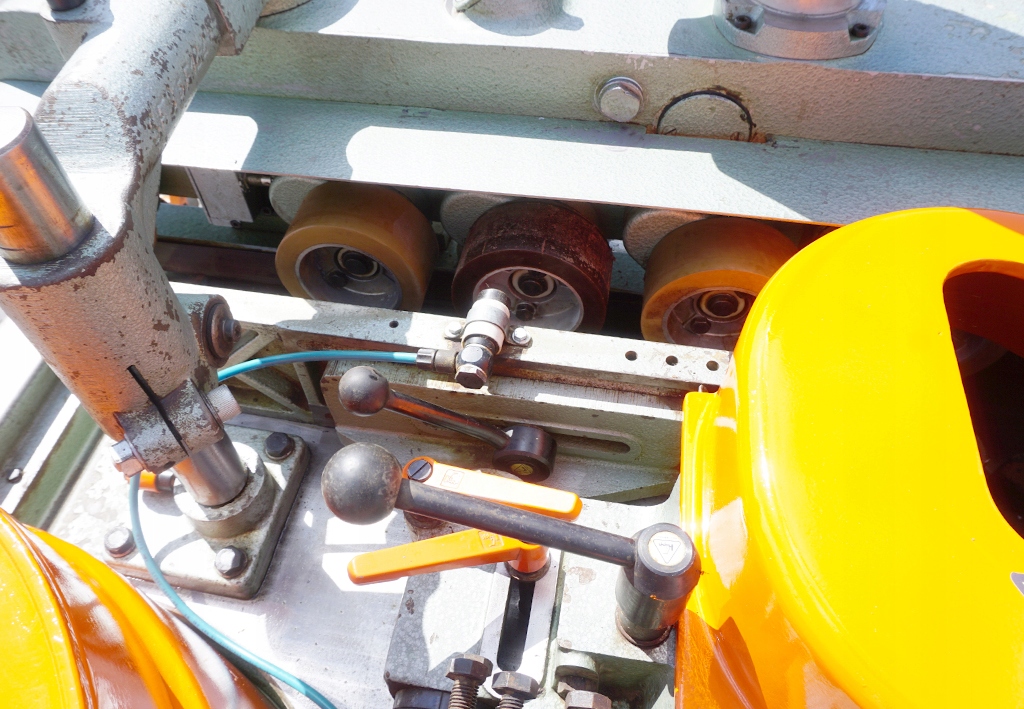

• кількість роликів: 8 шт.
• двигун приблизно: 0,55 кВт< /li>
• розмір рулону: 110x50 мм
• 8 типів швидкостей подачі : 4,6,8,10,12,15,20, 30 м/хв
• діаметр отвору витягу: 60 мм, 2x130 мм, 110 мм, 100 мм
• робочий тиск: 6-8 бар< /li>
• розміри довжина/ширина/висота: 3600x2100x1600 мм
• приблизно вага: 2500 кг

ПЕРЕВАГИ

– для виробництва вікон

– верхня панель керування

– пневматичний хід шпинделя

– візок з електричною подачею
