Фрезерний верстат з ЧПУ Алюмінієва рама CNC SV/S 550x770 мм

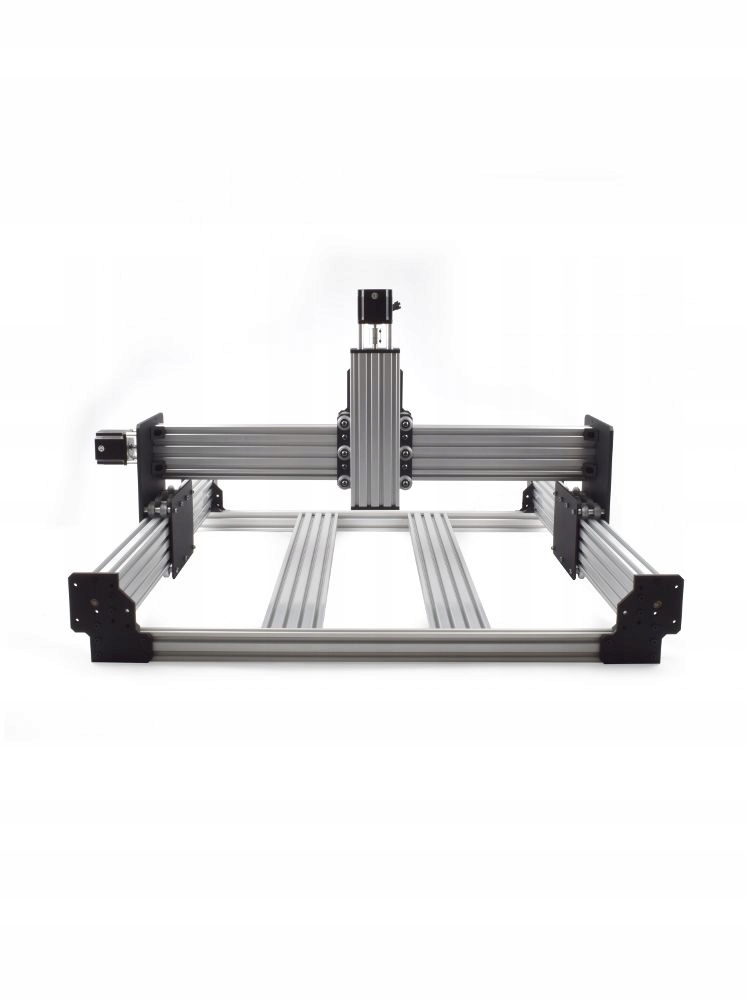

Фрезерний верстат з ЧПУ SV/S 550x770 мм, комплект (алюмінієва рама) WorkBee

Вміст комплекту та технічні дані:

• Розміри верстата (X Y): 750 мм x 1000 мм
• Робоча зона (X Y Z): 550x770x90 мм
• Повторюваність: +/- 0,05-0,10 мм
• Алюмінієві профілі V-Slot і C-Beam, нарізані до відповідного розміру, необхідні для складання структурної частини всієї рами.
• З’єднувачі
• Монтажні пластини з алюмінію
• Гвинти та гайки
• Шайби та розпірки елементів
• Підшипники
• Трапецієподібні гвинти для осей X, Y, Z
• Трапецієподібні гайки для осей X, Y, Z
• Повні комплекти роликів із серії Xtreme, виготовлені з надтвердого полікарбонату.
• Ексцентрик втулки
• Беззазорні гнучкі муфти
• 4 x кроковий двигун NEMA23

Елементи, необхідні для роботи всього набору:

• Материнська плата, що дозволяє керувати машиною через програмне забезпечення UCCNC, Mach3, Mach4
• Контролери крокових двигунів
• Жерво живлення
• Кабелі
• Кабельні напрямні
• Кінцеві вимикачі або датчики

Додаткові можливості розширення набору:

• Модулі фрезерування та гравірування
• Модуль автоматичного обміну інструментів
• Модуль четвертої осі
• Лазерний модуль (для різання та гравірування)
• Модуль вимірювального зонда
• Модуль 3D-друку
• Модулі, призначені для різання (дрот) стійкість, спечений твердосплавний ніж)
• Ванна для мокрого фрезерування
• Програмне забезпечення для ЧПК
• Інші модулі, що розширюють функціональність
• Тримач інструменту 43 мм
• Тримач інструменту 52 мм
• Тримач інструменту 65 мм
• Тримач інструменту 71 мм
• Адаптер інструменту 43/20 мм (Proxxon)
• Адаптер для інструменту 43/19 x 2 мм (Dremel)
• Контролер MPG (дистанційне керування)

SV/S Kit CNC Milling – це система ЧПК WorkBee, набір розроблений Ooznest і є кульмінацією всього їхнього досвіду. Протягом двох років компанія вдосконалювала дизайн і вносила зміни в конструкцію, завдяки чому представила систему ЧПК WorkBee з підвищеною жорсткістю і механічною міцністю при максимальному використанні системи V-Slot. Ці системи можна вільно комбінувати, розширювати та конфігурувати – єдиним обмеженням є наша уява!

Використовуючи систему, ви можете створити будь-який пристрій з числовим керуванням, наприклад:

• фрезерний верстат з ЧПК
• плотер для різання та гравірування з ЧПК
• лазерний плоттер
• 3D-принтер
• маркувальний верстат
• ріжучий плотер
• термічний плоттер - стійкість дріт
• Пірограф - машина для випалювання деревини
• Автоматична система сканування
• Автоматизована система нанесення клею.
• Автоматизована система для самостійного зварювання сталевих елементів тощо.
• Автоматизована система для самостійного зварювання TIG.
• Будь-яка автоматизована система з використанням напрямних, крокових двигунів, приводів, датчиків тощо.

Ми пропонуємо системи ЧПК WorkBee із розмірами

Конструкційні розміри (зовнішні)     Розміри робочого столу

500 мм x 750 мм:                                   300x520 мм

750 ммx750 мм:                                 550X520 мм

750 мм x 1000 мм:                                550x770 мм

1000 мм x 1000 мм:                               800x770 мм

1000 мм x 1500 мм:                                 800x1270 мм

1500x1500 мм:                                 1300x1270 мм

Система ЧПУ WorkBee використовує унікальну систему C-Beam®. Це спеціально розроблений С-подібний алюмінієвий профіль розміром 40 мм x 80 мм, що дозволяє використовувати всі доступні деталі та аксесуари з серії V-Slot. Профіль C-Beam® виготовлений точно та легко встановлюється, а також дає нам необмежені можливості для розширення складного набору. Його найбільшою перевагою є можливість приховати систему приводу від забруднень під час фрезерування. Під час роботи приводної системи трапецієподібні гайки та трапецієподібний гвинт працюють у внутрішній частині профілю, який їх охоплює, утворюючи букву C. Використання системи C-Beam® у проекті CNC WorkBee забезпечило додаткову стабільність, довговічність та максимальну функціональність.

WorkBee CNC System використовує ролики з маркуванням Xtreme, вони виготовлені з надтвердого полікарбонату, який зменшує стиснення колеса та мінімізує знос. Серія Xtreme була спеціально розроблена для використання у фрезерних верстатах і пристроях, які повинні працювати з більш високими навантаженнями, зберігаючи підвищену жорсткість. Завдяки використанню в нашому наборі роликів серії Xtreme ми отримуємо пристрій, який може працювати інтенсивніше, і вся машина набула значної жорсткості.

Примітка: Якщо необхідно, ми використовуємо лише силікон для змащування полікарбонатних роликів. НЕ використовуйте синтетичні оливи, призначені для змащування.

Дані:

Xtreme Solid V Wheel

Твердість за Роквеллом: M75

Міцність на стиск: 86 МПа

OD: 23,90

ID: 15,974 +/- 0,026

Товщина: 10,23

Полікарбонат

Колір: прозорий

Основні монтажні пластини в нашому наборі виготовлені з алюмінію товщиною 6 мм, а допоміжні пластини виготовлені з алюмінію товщиною 3 мм. Набір монтажних пластин, що використовуються в системі ЧПК WorkBee, був спеціально розроблений з нуля та ретельно продуманий з точки зору функціональності, зручності використання та складання.

Набір включає повну систему приводу, включаючи крокові двигуни NEMA 23, трапецієподібні гвинти та гайки, а також гнучкі муфти без зазору.

Технічні характеристики крокового двигуна NEMA 23

Кроковий двигун NEMA 23 із крутним моментом 5 кг ідеально підходить для машин, які потребують додаткового крутного моменту.

Технічні характеристики параметри

• Роздільна здатність: 200 кроків/об (1,8 °)
• Номінальна напруга: 3,36 В
• Споживання струму на котушку: 2,8 A
• Крутний момент 12,8 кг*см (1,26 Нм)
• Виводи: біполярні (чотири дроти)
• Діаметр валу: 6,35 мм (1/4) дюйма)
• Стандарт: NEMA 23
• Розміри: 56,4 x 56,4 x 56 мм (без валу)

Система ЧПУ WorkBee Набір призначений для самостійного складання. Для полегшення роботи при складанні комплекту підготовлено інструкцію по збірці англійською мовою. Кожен етап складання детально описаний і включає технічний малюнок або фотографію, що робить монтаж дуже простим і приємним навіть для людей, які не розмовляють англійською. Інструкція підготовлена ​​для верстатів 500х750мм, 750х750мм, 750х1000мм, 1000х1000мм, 1000х1500мм, 1500х1500мм. Посібник призначений лише для ілюстрації, і структурні та механічні елементи, перелічені в ньому, можуть відрізнятися від наборів, що поставляються, залежно від розміру вибраних машин.

Наша пропозиція включає всі структурні, механічні, електронні, електричні та програмні елементи, необхідні для роботи та розширення будь-якої системи.

Робоча висота по осі Z

Верстати Workbee дозволяють переміщатися по осі Z до максимум 90 мм. Однак це не максимальна робоча висота осі Z, вона залежить від товщини робочого столу (і того, як ми встановлюємо будівельні профілі під столом), довжини фрези, товщини матеріалу, що обробляється

Ці значення є орієнтовними, оскільки конструкцію можна модифікувати для отримання більшої глибини різання. Будь ласка, пам'ятайте, що значення за замовчуванням дозволяють підтримувати оптимальну жорсткість осі Z по відношенню до оброблюваного матеріалу, що перетворюється на якість обробки.

Електроніка та програмне забезпечення

Для керування роботою верстата нам потрібна керуюча електроніка ЧПК, яка дозволить підключати контролери крокових двигунів, кінцеві вимикачі, джерело живлення та, можливо, інвертор, реле тощо, крім того, нам потрібно пам’ятати про програмне забезпечення керування (наприклад, MACH3, UCCNC), яке відповідає за керування та зв’язок комп’ютера з верстатом.

Можливість обробки

Верстати OX завдяки своїй жорсткій та продуманій конструкції дозволяють обробляти:

• дерево (фанера, МДФ, HPL, «тверда деревина» тощо)
• пластики (оргскло, ПВХ, полікарбонат, скло та вуглецеве волокно тощо)
• алюміній, мідь, латунь, коричневий
• інші матеріали після використання додаткових аксесуарів (шкіра, повсть, тканини тощо)
