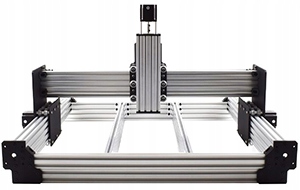

Фрезерний верстат з ЧПУ алюмінієва рама SV/S 1300х1270мм

Фрезерний верстат з ЧПУ SV/S 1300x1270 мм, комплект (алюмінієва рама) WorkBee

Вміст комплекту та технічні дані:

• Розмір машини (X Y): 1500 мм x 1500 мм
• Робоча зона (X Y Z): 1300x1270x90 мм
• Повторюваність: +/- 0,05-0,10 мм
• Алюмінієві профілі V-Slot і C-Beam, нарізані до відповідного розміру, необхідні для складання структурної частини всієї рами. < /li>
• З'єднувачі
• Монтажні пластини з алюмінію
• Гвинти та гайки
• Шайби та елементи проставки
• Підшипники
• Трапецієподібні гвинти для осей X, Y, Z
• Трапецієподібні гайки для осей X, Y, Z
• Комплекти роликів серії Xtreme, виготовлені з супертвердого полікарбонату.
• Ексцентрикові втулки
• Безлюфтові гнучкі муфти
• 4 крокові двигуни NEMA23

Елементи, необхідні для роботи всього набору:

• Материнська плата, що дозволяє керувати машиною через програмне забезпечення UCCNC, Mach3, Mach4
• Контролери крокових двигунів< /li>
• Джерело живлення
• Кабелі
• Кабельні напрямні
• Кінцеві вимикачі або датчики

Додаткові можливості розширення набору:

• Модулі фрезерування та гравірування
• Модуль автоматичної зміни інструменту
• Четвертий осьовий модуль
• Лазерний модуль (для різання та гравірування)
• Модуль вимірювального зонда
• Модуль 3D-друку
• Модулі, призначені для різання (опір дріт, спечений твердосплавний ніж)
• Ванна для мокрого фрезерування
• Програмне забезпечення з ЧПК
• Інші модулі, що розширюють функціональні можливості
• Кріплення інструменту 43 мм
• Тримач інструменту 52 мм
• Тримач інструменту 65 мм
• Тримач інструменту 71 мм
• Адаптер для інструменту 43/20 мм (Proxxon)
• Інструмент адаптер 43/19 x 2 мм (Dremel)
• Контролер MPG (дистанційне керування)

SV/S Kit CNC Milling – це система ЧПК WorkBee, набір розроблено компанією Ooznest і є кульмінацією їхнього досвіду. Протягом двох років компанія вдосконалювала дизайн і вносила зміни в конструкцію, завдяки чому представила систему ЧПК WorkBee з підвищеною жорсткістю і механічною міцністю при максимальному використанні системи V-Slot. Ці системи можна вільно комбінувати, розширювати та конфігурувати – єдиним обмеженням є наша уява!

Використовуючи систему, ви можете створити будь-який пристрій з числовим керуванням, наприклад:

• фрезерний верстат з ЧПК
• плотер для різання та гравірування з ЧПК< /li>
• Лазерний плотер
• 3D-принтер
• Маркувальна машина
• Ріжучий плоттер
• Термовий плоттер - резистивний дріт
• Пірограф - машина для випалювання деревини
• Автоматична скануюча система
• Автоматизована система нанесення клею.
• Автоматизована система самостійного зварювання сталевих елементів та ін. .
• Автоматизована система незалежного зварювання TIG.
• Будь-яка автоматизована система з використанням напрямних, крокових двигунів, приводів, датчиків тощо.

Ми пропонуємо системи ЧПК WorkBee із розмірами

Конструкційні розміри (зовнішні)      Розміри робочого столу

500mmx750mm :                                300x520 мм

750 мм x 750 мм:                           550x520 мм

750 мм x 1000 мм:                           550x770 мм

1000 мм 000 мм:                         800x770 мм

1000 мм x 1500 мм:                         800x1270 мм

1500 мм x 1500 мм :                                1300x1270 мм

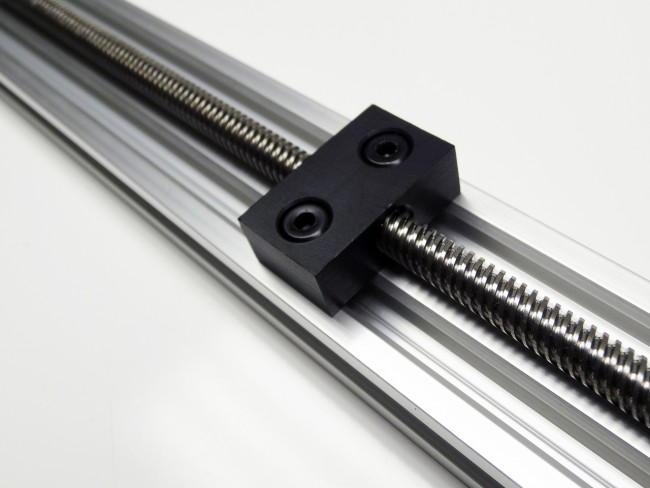

Система ЧПУ WorkBee використовує унікальну систему C-Beam®. Це спеціально розроблений С-подібний алюмінієвий профіль розміром 40 мм x 80 мм, що дозволяє використовувати всі доступні деталі та аксесуари серії V-Slot. Профіль C-Beam® виготовлений точно та легко встановлюється, а також дає нам необмежені можливості для розширення складного набору. Його найбільшою перевагою є можливість приховати систему приводу від забруднень під час фрезерування. Під час роботи приводної системи трапецієподібні гайки та трапецієподібний гвинт працюють у внутрішній частині профілю, який їх охоплює, утворюючи букву C. Використання системи C-Beam® у проекті CNC WorkBee забезпечило додаткову стійкість, довговічність і максимальна функціональність.

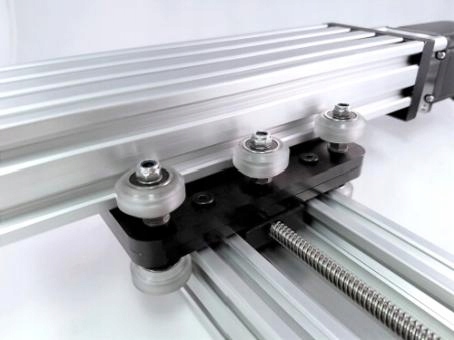

WorkBee CNC використовуються ролики з маркуванням Xtreme, вони виготовлені з надтвердого полікарбонату, що зменшує стиснення колеса та зводить до мінімуму знос. Серія Xtreme була спеціально розроблена для використання у фрезерних верстатах і пристроях, які повинні працювати з більш високими навантаженнями, зберігаючи підвищену жорсткість. Завдяки використанню роликів серії Xtreme в нашому наборі ми отримуємо пристрій, який може працювати інтенсивніше, і вся машина набула значної жорсткості.

Примітка: Якщо це необхідно змастити ролики з полікарбонату, ми використовуємо тільки силікон. НЕ використовуйте синтетичні масла, призначені для змащування.

Технічні характеристики:

Xtreme Solid V Wheel

Твердість за Роквеллом: M75

Міцність на стиск: 86MPA

OD: 23,90

ID: 15,974 +/- 0,026

Товщина: 10,23

p>

Полікарбонат

Колір: прозорий

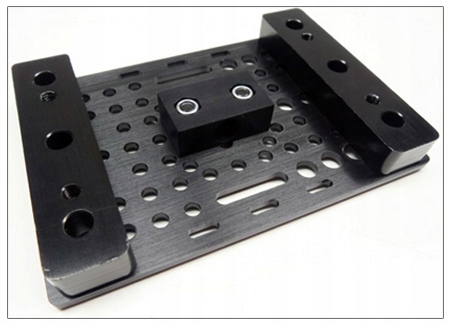

Основні монтажні пластини в нашому наборі виготовлені з алюмінію товщиною 6 мм, а допоміжні пластини виготовлені з алюмінію товщиною 3 мм. Набір монтажних пластин, що використовуються в системі ЧПК WorkBee, був спеціально розроблений з нуля та ретельно продуманий з точки зору функціональності, зручності використання та складання.

Набір включає повну систему приводу, включаючи крокові двигуни NEMA 23, трапецієподібні гвинти та гайки та гнучкі з’єднання без люфтів.

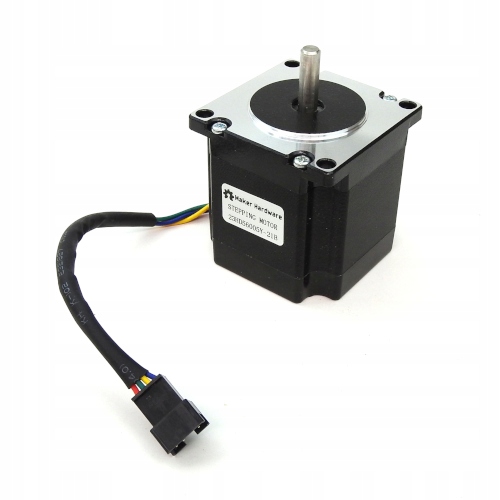

Технічні характеристики крокового двигуна NEMA 23

Кроковий двигун NEMA 23 двигун із крутним моментом 5 кг, ідеально підходить для машин, які потребують додаткового крутного моменту.

Технічні параметри

• Роздільна здатність: 200 кроків/оберт (1,8 °)
• Номінальна напруга: 3,36 В
• Струм споживання на котушку: 2,8 A
• Крутний момент 12,8 кг*см ( 1,26 Нм)
• Виводи: біполярні (чотири дроти)
• Діаметр валу: 6,35 мм (1/4 дюйм)
• Стандарт: NEMA 23
• Розміри: 56,4 x 56,4 x 56 мм (без валу)

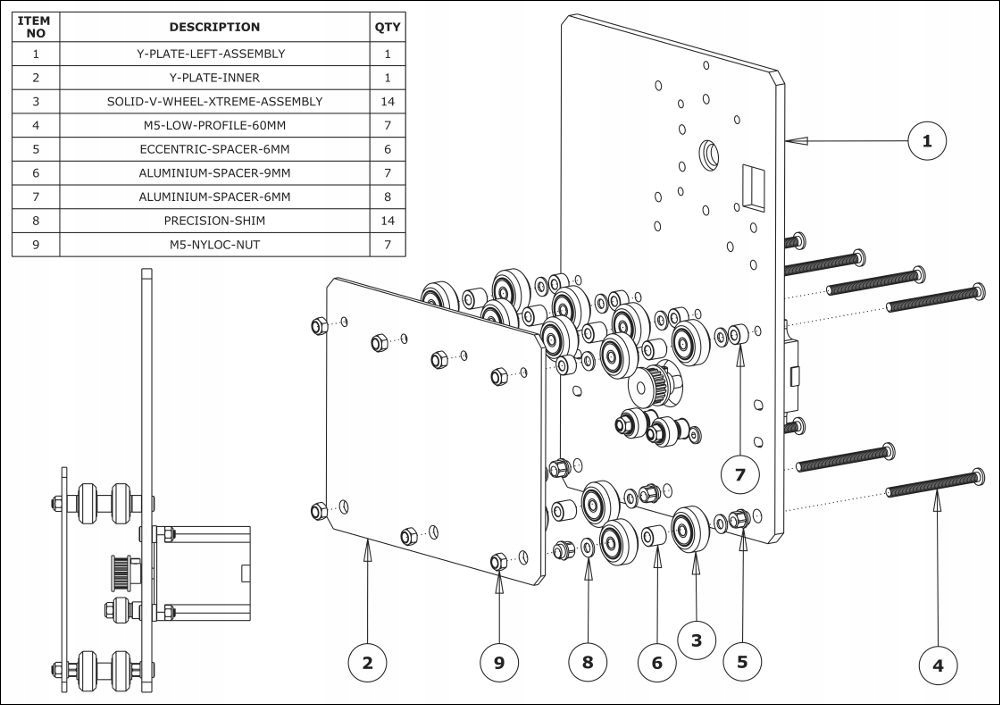

Система ЧПУ WorkBee Набір призначений для самостійного складання. Для полегшення роботи при складанні комплекту підготовлено інструкцію по збірці англійською мовою. Кожен етап складання детально описаний і включає технічний малюнок або фотографію, що робить монтаж дуже простим і приємним навіть для людей, які не розмовляють англійською. Інструкція підготовлена ​​для верстатів 500х750мм, 750х750мм, 750х1000мм, 1000х1000мм, 1000х1500мм, 1500х1500мм. Посібник призначений лише для ілюстрації, і структурні та механічні елементи, перелічені в ньому, можуть відрізнятися від наборів, що поставляються, залежно від розміру вибраних машин.

Наша пропозиція включає всі структурні, механічні, електронні, електричні та програмні елементи, необхідні для роботи та розширення будь-якої системи.

Робоча висота по осі Z

Машини Workbee допускають діапазон руху по осі Z до максимум 90 мм. Однак це не максимальна робоча висота осі Z, вона залежить від товщини робочого столу (і того, як ми встановлюємо будівельні профілі під столом), довжини фрези, товщини матеріалу, що обробляється

Ці значення орієнтовні, оскільки структуру можна модифікувати для отримання більшої глибини різання. Будь ласка, пам'ятайте, що значення за замовчуванням дозволяють підтримувати оптимальну жорсткість осі Z по відношенню до оброблюваного матеріалу, що перетворюється на якість обробки.

Електроніка та програмне забезпечення

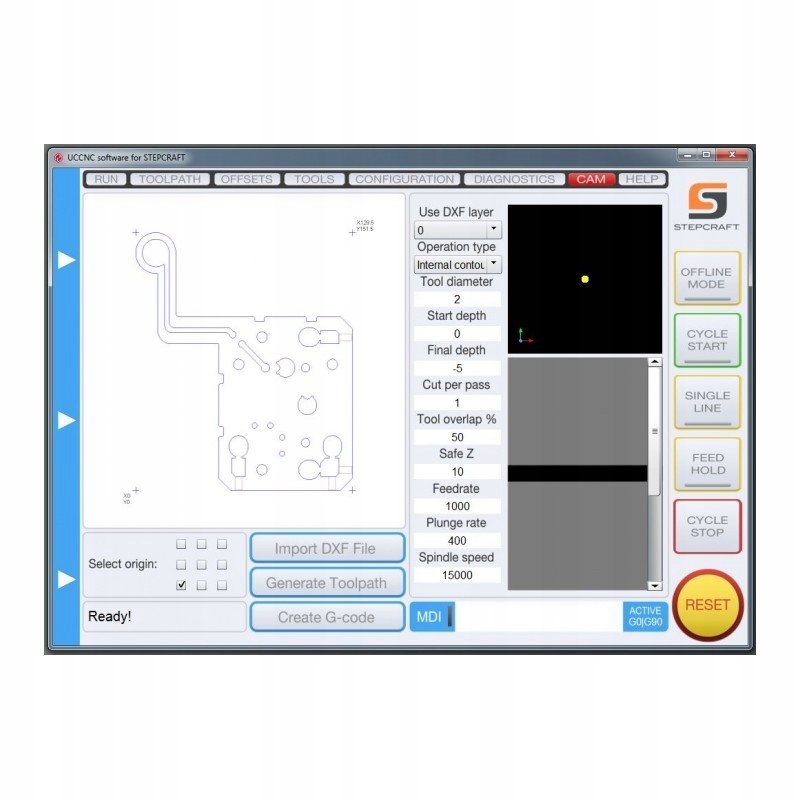

Для керування роботою верстата необхідна керуюча електроніка ЧПК, яка дозволить нам підключити контролери крокових двигунів, кінцеві вимикачі, джерело живлення та можливо, інвертор, реле тощо, крім того, потрібно пам’ятати про керуюче програмне забезпечення (наприклад, MACH3, UCCNC), яке відповідає за керування та зв’язок між комп’ютером і машиною.

Можливість обробки

Верстати OX, завдяки своїй жорсткій та продуманій конструкції, дозволяють обробляти:

• дерево ( фанера, MDF, HPL, листяна деревина” тощо)
• пластик (оргскло, ПВХ, полікарбонат, скло та вуглецеве волокно тощо)
• алюміній, мідь, латунь, коричневий
• інші матеріали після використання додаткових аксесуарів (шкіра, повсть, тканини тощо)
