Фрезерний верстат з ЧПК B2131 ATC (2100x3200) автоматична зміна інструменту

CORMAK B2131 ATC PREMIUM(2100 x 3200 мм) – це динамічний і точний фрезерний плотер на основі компонентів від світових виробників, підходить для найважчих завдань, ідеально підходить для виробництва в промислових масштабах. Завдяки використаній технології ми можемо визначити себе як одного з лідерів на польському ринку.

Постійний контроль якості та компонентів, які використовуються в конструкції машини, гарантують високу якість обробки таких матеріалів, як: дерево, дерево плити, MDF, OSB, PVC, HPL, фанера, оргскло, дибонд, карбон, алюкобонд.

Обираючи нашу пропозицію, ви отримуєте машину, яка відповідає вашим очікуванням за прийнятним бюджетом і підтримкою в будь-який час етап інвестування.

Опис машини

1. Робочий стіл

• Стіл із шістьма незалежними вакуумними секціями, виготовлений із жорстких і міцних пластин HPL.
• Кожна секція має отвори, до яких вода подається через система труб є негативний тиск від вакуумного насоса,
• Основні отвори у вакуумному столі мають кришки, які дозволяють прикріпити різні формати матеріалів,
• Поверхня роботи стіл накритий мережа каналів, яка забезпечує рівномірний розподіл вакууму по всій площі,
• Він має канавки, які також дозволяють ручне прикріплення матеріалу

2 . Шпиндель HQD

• Безщітковий шпиндель від відомого висококласного виробника потужністю 9 кВт, працює від інвертора, із захистом від перевантаження.
• Електрофрезерування шпиндель, оснащений інноваційною системою охолодження AIR.
• Адаптований для автоматичної зміни інструменту, що скорочує час обробки шляхом усунення простоїв, пов’язаних із зміною вручну фреза.
• Автоматизація дозволяє використовувати всі інструменти в процесі виробництва без необхідності калібрування та зупинки виробничого циклу

3. b>

4. Конструкція

• Конструкція відкатних воріт виготовлена ​​з чавуну, що забезпечує неймовірну жорсткість і дуже добре поглинає вібрацію, що виникає під час обробки.
• Жорстка конструкція стола, виготовленого з ребристої сталі, виключає вібрацію, що виникає в процесі виробництва.

5. Магазин на 8 інструментів + ​​датчик вимірювання інструменту

• Верстат оснащений 8-позиційним лінійним магазином інструментів, набором конусів ISO30 і втулками ER32
• У комплект входять тримачі: ISO30 і втулки для монтажних інструментів розмірами:

  1/2" - 6 шт.; 1/8" - 2 шт.; 3-4мм - 2 шт.; 5-6мм - 4 шт.; 7-8мм - 2 шт.; 9-10 мм - 2 шт.

• Кожен фрезерний верстат з ЧПК оснащений точним датчиком висоти інструменту по осі Z, що усуває час на коригування вимірювань після кожної зміни інструменту.
< /ul>

6. Вакуумний насос (опція) і відтяжна лапка

• Застосування вакуумного насоса значно підвищує міцність фіксації оброблюваних деталей на столі верстата, завдяки чому матеріал не зміщується .
• 6 незалежних вакуумних секцій.
• Ніжка для відведення стружки з пневматичним керуванням розташована біля шпинделя, що дозволяє підключати будь-яку систему відведення стружки, зберігаючи чистоту обробки, безпеку та водночас час збереження точності роботи.

Ми пропонуємо верстати зі справжнім CE EU DTR - сертифіковані найкращими в ЄС.

Обираючи бренд CORMAK, ви обираєте точність обробки та тривалість термін служби, спокій і безпека для вас або ваших співробітників.

Ми не шукаємо сторонніх компаній, у нас є власний сервіс (гарантійне/післягарантійне обслуговування/навчання) /старт-апи/презентації машин) у нашій штаб-квартирі CORMAK

Технічні параметри

• Робоча зона: 2100x3200 мм
• Вісь Z: 300 мм
• Конструкція: Рука - чавун / стіл - зварна сталь
• Приводи: Сервоприводи Leadshine з потужністю 1500 Вт< /li>
• Стіл: Т-подібний / гібридний
• Потужність шпинделя: 9 кВт
• Шпиндель: HQD з повітряним охолодженням (масляний туман додатково)
• Швидкість шпинделя: від 6000 до 24000 об/хв
• Потужність живлення: 400 В, стиснене повітря мін. 8 бар
• Точність зміни позиціонування: 0,01 мм
• Лінійні підшипники: трапецієподібні рейки, каретки Hiwin
• Затискання матеріалу: вакуумний, гібридний
• Насос: вакуумний 2x7,5 кВт (додатково)
• Програмне забезпечення : UCanCAM V12 польською мовою (додатково)
• Розміри: 4070 x 2870 x 1900 мм
• Вага: 2050 кг

Машина оснащена функцією запам'ятовування останнього шляху G-коду. У разі збою або перерви живлення він починає працювати з останньої точки без втрати часу та матеріалів.

Обладнання

• Шпиндель з повітряним охолодженням, версія Premium
• Гібридні сервоприводи
• Вакуумний стіл - 6 незалежних вакуумні секції + стіл з Т-подібним пазом для ручного затискання матеріалу (ручки в комплекті)
• Датчик вимірювання інструменту в комплекті
• Інструменти, набір гільз, ніжки для рівня та інші аксесуари

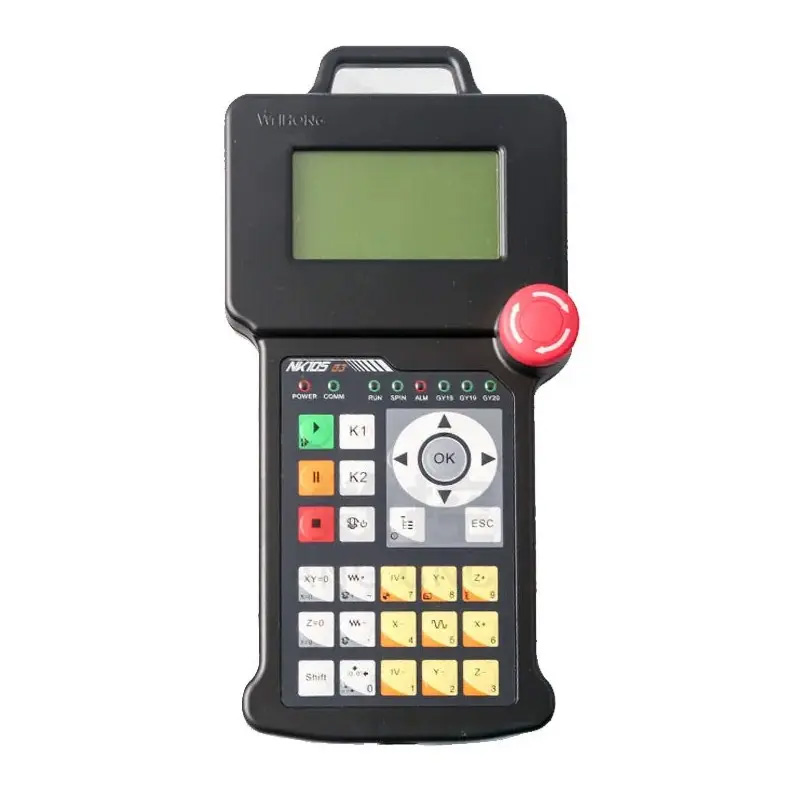

• Control DSP - цифрова обробка даних
• Початковий набір інструментів

Додаткове обладнання

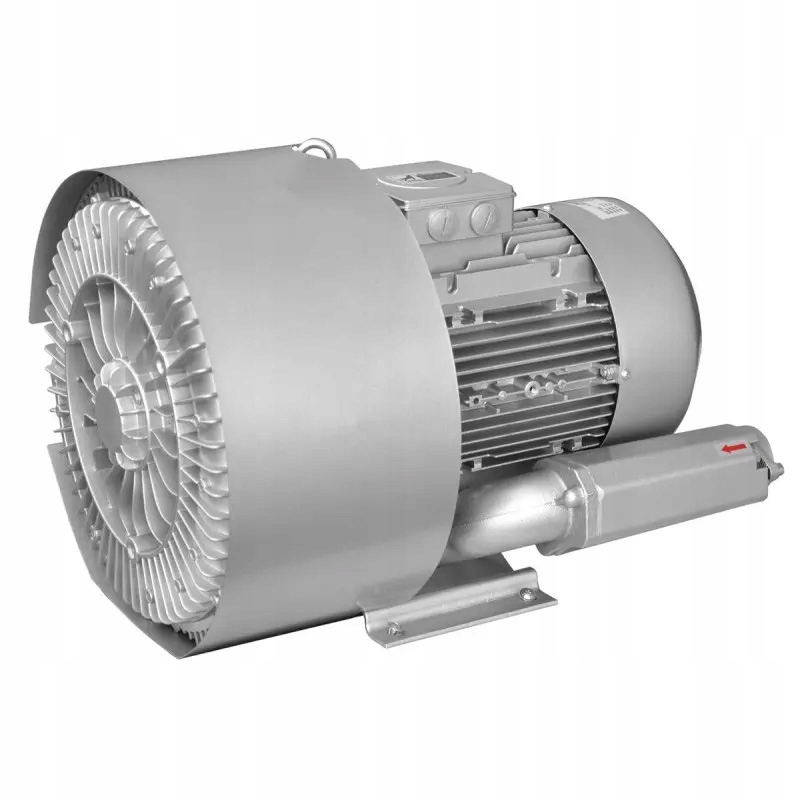

Вакуумний насос: напр. Becker KVT 5,5 кВт або 7,5 кВт

• безпечний захисний бар'єр, що відповідає вимогам безпеки

захисні бар'єри найвищого класу:

• Опціонально доступні високоякісні захисні лазерні бар’єри
• Зона безпеки, позначена лазерним променем, не дозволяє нікому увійти в робочу зону машини

Підйом воріт по осі Z до 450 мм

Останнє програмне забезпечення UCanCAM V12 у польськомовній версії (можливість імпортувати файли з Corel, Autocad). Імпорт/експорт файлів, редактор і введення тексту

Розвантаження та розміщення машини на стороні клієнта.

Вилка на стороні клієнта через різні розетки 16A / 32A
