FrSky D8 D16 Mini 4Ch приймач

для X9D XJT, DJT DFT DHT

• Назва товару: міні-приймач 2.4G
• Робоча частота: 2400 МГц-2483. 5 МГц
• Режим роботи: розширений спектр частоти
• Робоча напруга: 4,0 В-15 В
• Робочий струм: <25 мА (+8,0 В)
• Вихідний канал: 4CH PWM
• Розмір: 27,7*12,7*10 мм

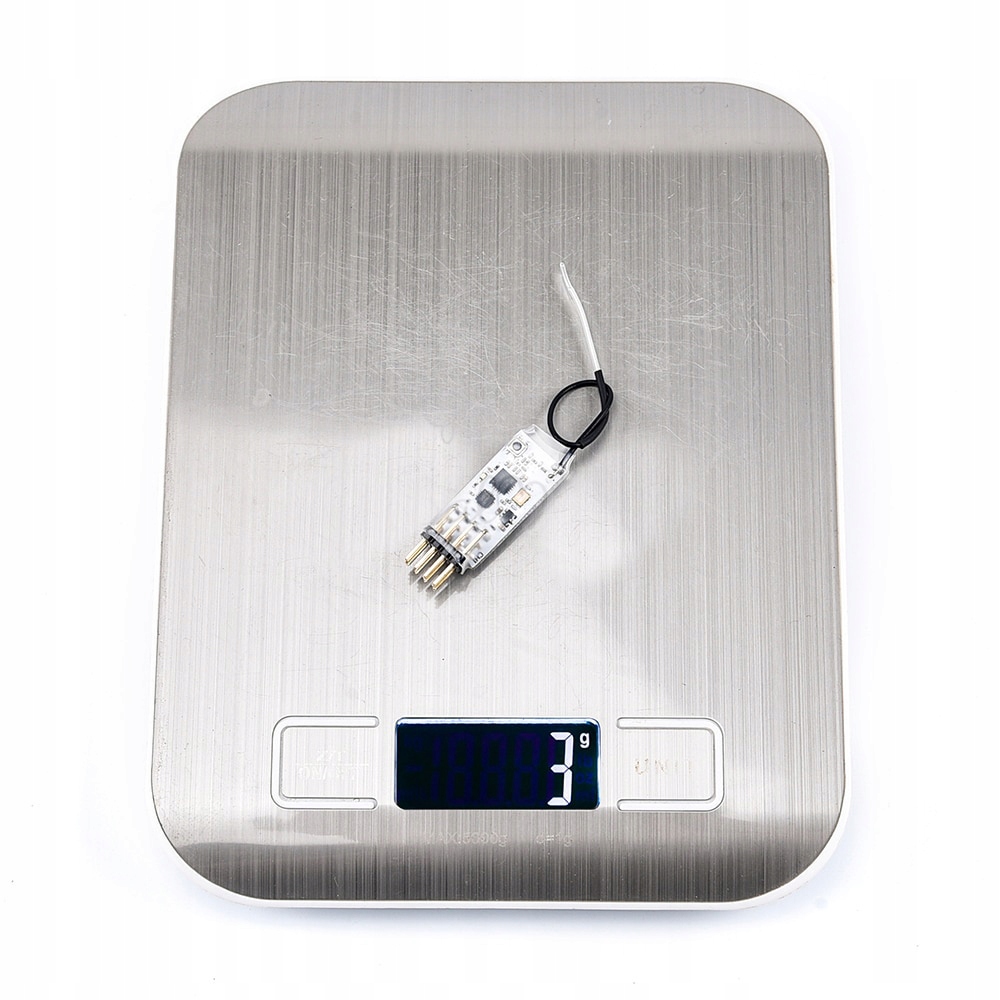

• Вага: <1,2 г (без штифтів) <2,4 г (зі штифтами)
• Примітка: вага зі штифтами пов’язана з оловом припою, між 2,0 г-2,5 г

Відстань:

• Futaba(14sg) >150 метрів (земля) > 500 метрів (повітря)
• Frsky (X7) >250 метрів (земля) > 650 метрів (повітря)

Примітка. Тестування відстані є дуже складним питанням і пов’язане з погодою, електромагнітним середовищем, висотою (напрямком) антени дистанційного керування, положенням приймальної антени (напрямком і висотою) тощо. Параметри відстані, які ми надаємо, є лише для довідки.

Сумісність: сумісний з frsky X9D (режим D8), XJT (режим D8), DJT, DFT, DHT

Ціна за 1 шт.

Зв'язування:

1. Увімкніть приймач, світлодіод повільно блимає, натисніть кнопку прив’язки приблизно на 1 секунду, світлодіод швидко блимає, що означає, що приймач у режимі прив’язки

2. Увімкніть пульт дистанційного керування

A. Двостулковий пульт дистанційного керування Futaba (керування платою) виберіть систему S-FHSS, (керування пістолетом) виберіть систему NORM S-FHSS або S-FHSSB. Пульт дистанційного керування Frsky вибирає систему D8/D16, налаштований на перехід у режим bindDo. Пульт дистанційного керування виберіть систему frsky/frskyX, налаштуйте перехід у режим прив’язки

3. Приймач має статус

A. Режим подвійної стулки Futba: світловий індикатор швидко змінюється з блимання на постійне, і код успішно збігається

B. Режим Frsky/jumper: індикатор змінює швидке блимання на повільне, пульт дистанційного керування вийде з режиму прив’язки, індикатор завжди горить, і збіг коду успішний.

Вихідний сигнал: CH1- AIL (елерон) CH2 -ELE (підйом) CH3-THR (дросель) CH4-RUD (напрямок)

Примітка: прив’язка перемички дистанційного керування T8SG: оскільки T8SG використовує з’єднувальний канал у нормальному робочому режимі Frsky D8 для підключити перемичку в режимі Frsky D8, потрібно:

1. Спочатку увімкніть пульт дистанційного керування, щоб увійти в режим прив’язки

2. Увімкніть приймач і натисніть кнопку прив’язки, щоб увійти в режим прив’язки

3. Якщо приймач успішно під’єднається, світлодіод зміниться з швидкого на повільне блимання

4. Пульт дистанційного керування виходить з режиму прив’язки, світлодіод на приймачі завжди горить, що означає успішне прив’язування

Прив’язка X9D:

• X9D: виберіть режим D8, натисніть і утримуйте приймач, потім світлодіодний індикатор, виберіть прив’язку передавача, світлодіод приймача вимкнений означає, що прив’язування завершено, режим прив’язки виходу передавача, відпустіть клавішу BIND і поверніть знову увімкніть живлення.< /li>
• DJT, DFT: утримуйте кнопку модуля TX і увімкніть передавач, у цей час модуль TX переходить у режим прив’язки. Увімкніть приймач, натисніть і утримуйте BIND, індикатор вимкнеться після завершення зв’язування, відпустіть кнопку BIND після перезапуску передавача, нарешті перезапустіть приймач.
• XJT: Dip-перемикач виберіть режим D8, а потім так само, як вище.
< /ul>

Failsafe:Наразі підтримується лише третій безвідмовний канал, не можна визначити самостійно, тому збережіть безвідмовний канал у третьому каналі
