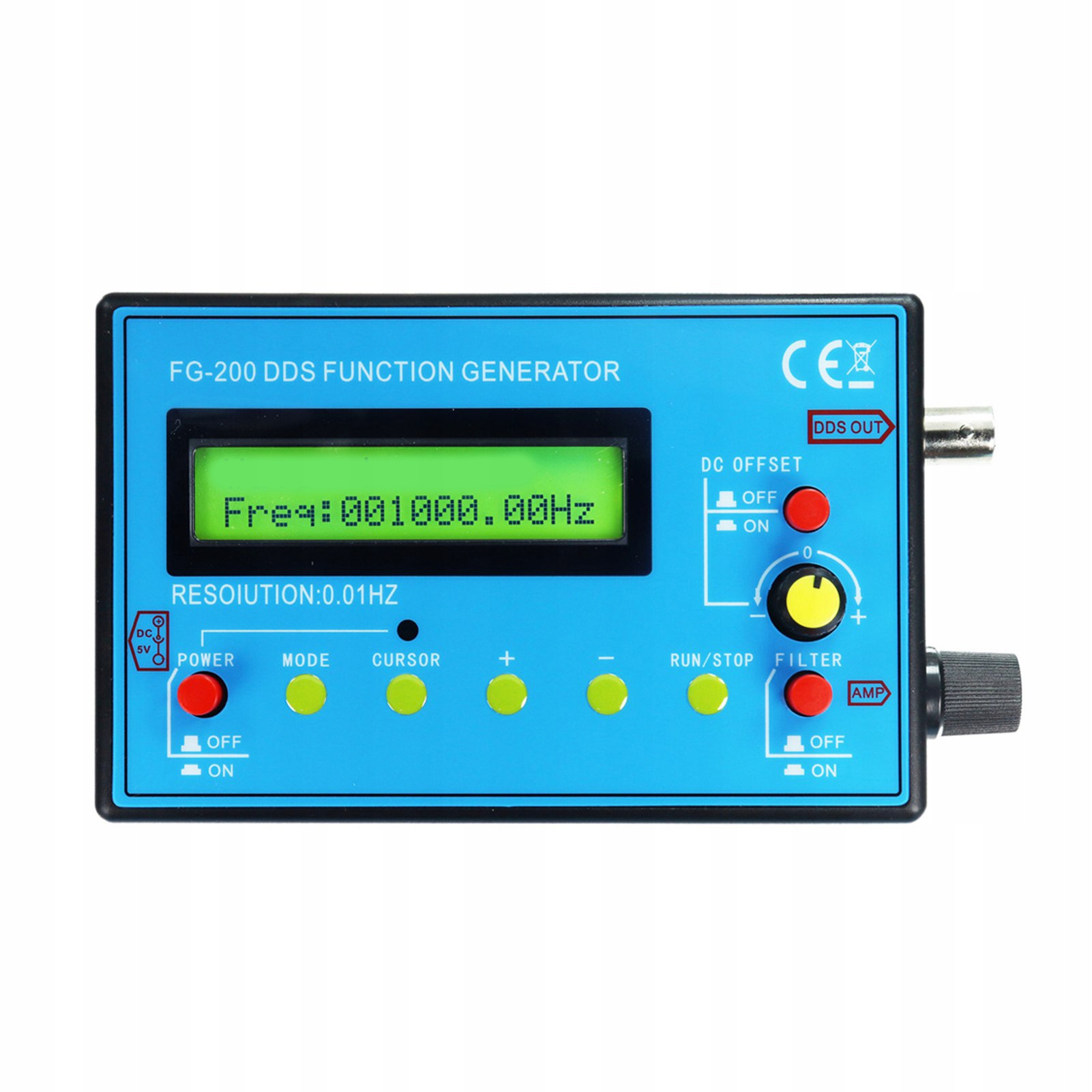

Функція генератора сигналів 0,01 Гц – 500 кГц Частотний модуль U0

Функція:

1. Компактність і легкість: цей функціональний генератор сигналів DDS компактний і легкий, що робить його дуже зручним у транспортуванні та використанні. Може живитися від адаптера живлення або літієвої батареї 3,7 В (батарея не входить).

2. Багатофункціональність: цей генератор сигналу є багатофункціональним і може тестувати різні форми, такі як синусоїда, квадратна хвиля, трикутна хвиля, пряма пилкоподібна хвиля, зворотна пилкоподібна хвиля тощо. Призначено для професіоналів.

3. Хороша продуктивність: цей модуль джерела сигналу має добру точність і стабільність частоти, а також добре підходить для калібрування співвідношення часу розгортки осцилографа. Синусоїдальна форма сигналу 0,01 Гц - 500,00 кГц (амплітуда вихідного сигналу зменшується в міру подальшого збільшення частоти), решта сигналів 0,01 Гц - 100,00 кГц (але не обмежує верхню межу регульованої частоти, тому, якщо вимоги до спотворень і тремтіння не надто високі, ви можете додатково збільшити використовувану частоту).

4. Широке застосування: цей генератор сигналів DDS використовується в поєднанні з осцилографом для тестування та налагодження електронних схем, частотних характеристик аудіопідсилювачів, а також тестування та вимірювання імпульсної характеристики. Існує фільтр (який можна вмикати та вимикати), який підтримує синусоїдні та імпульсні виходи.

5. Чудовий матеріал ABS. Цей частотний модуль генератора функціональних сигналів виготовлено з чудового матеріалу ABS, який є міцним і стійким до стирання, його нелегко пошкодити та має тривалий термін служби.

Специфікація:

• Тип предмета: функціональний генератор сигналів
• Матеріал: ABS
• Розмір: прибл. 140 x 80 x 26 мм / 5,51 x 3,15 x 1,02 дюйма
• Основні технічні параметри:
• Вихідні сигнали: синусоїда, прямокутна хвиля, трикутна хвиля, позитивна пилкоподібна хвиля, негативна пилкоподібна хвиля, хвиля електрокардіограми, експоненціальне зростання, експоненціальне падіння, імпульс Лоренца, імпульс Гауса, sinc пульс, півхвиля, повна хвиля, шум хвиля
• Живлення: 4-9 В постійного струму (ми рекомендуємо використовувати адаптер постійного струму 5 В, якщо використовується адаптер, або літієву батарею 3,7 В, якщо використовується батарея (батарея не входить))
• Струм: 180 МА при 5 В
• Діапазон частот: синусоїда 0,01 Гц–500,00 кГц, інші форми сигналів 0,01 Гц–100,00 кГц
• Роздільна здатність: 0,01 Гц
• Викривлення синусоїдальної хвилі: Вихідна амплітуда: максимум ±10 В (P-P)
• Вихідний опір: 50 Ом
• Зсув постійного струму: максимум ±10 В
• Можливість зберегти весь набір параметрів.

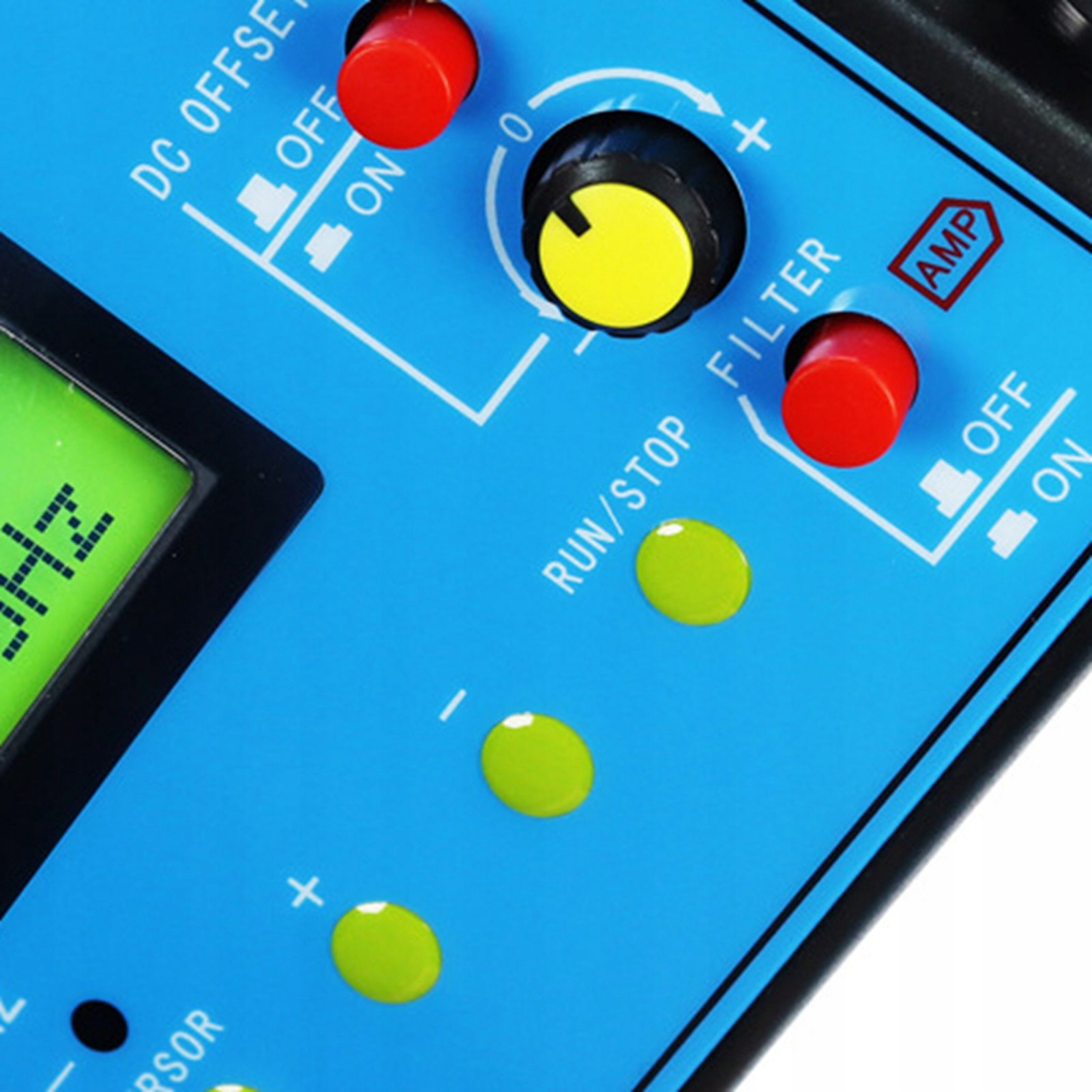

• Оснащено фільтром, який можна вмикати та вимикати, вимикати, щоб адаптувати вихідний сигнал синусоїдальної та імпульсної форми.
• Особливості:
• Компактний розмір, повнофункціональний, простий у користуванні та портативний. Може живитися від джерела живлення або літієвої батареї 3,7 В.

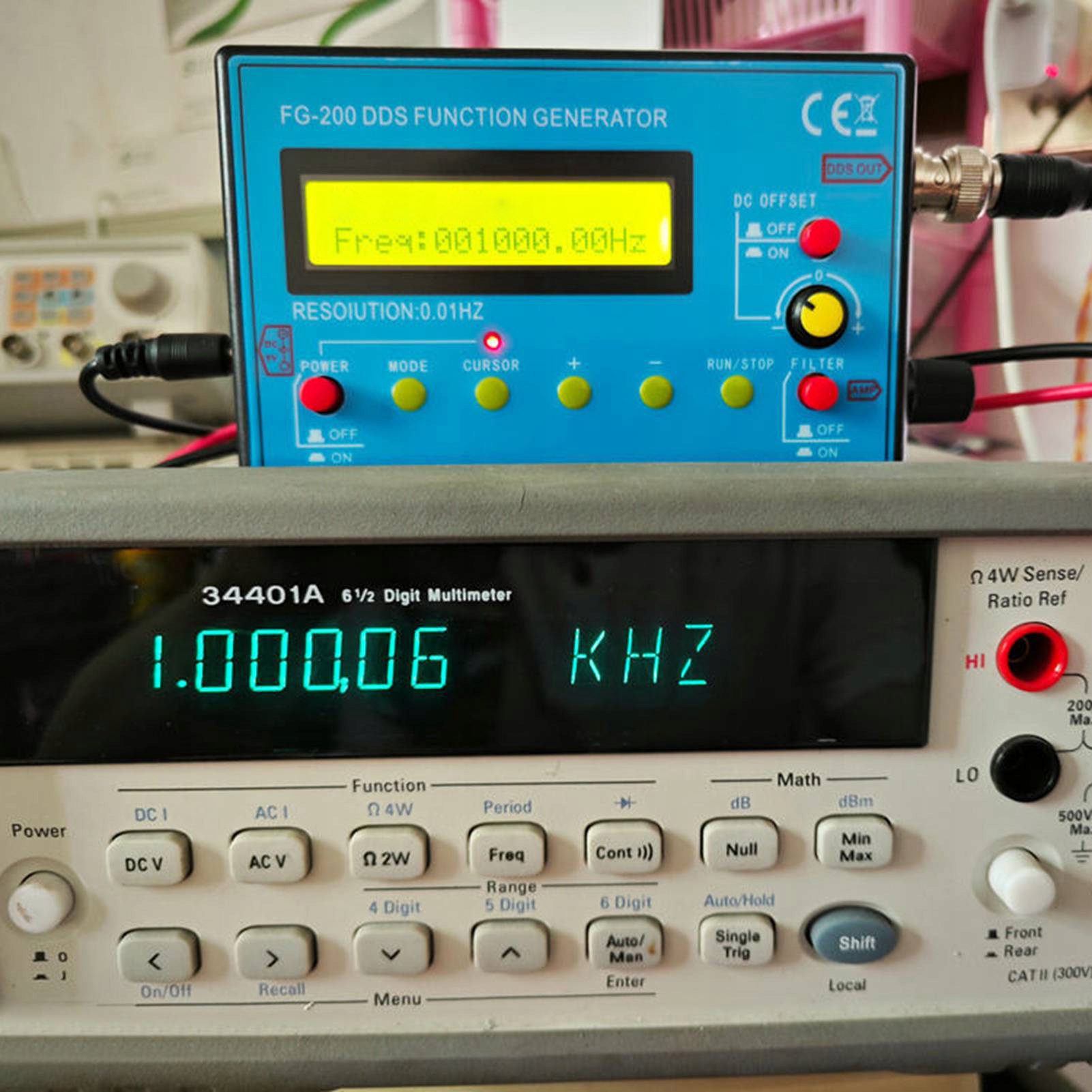

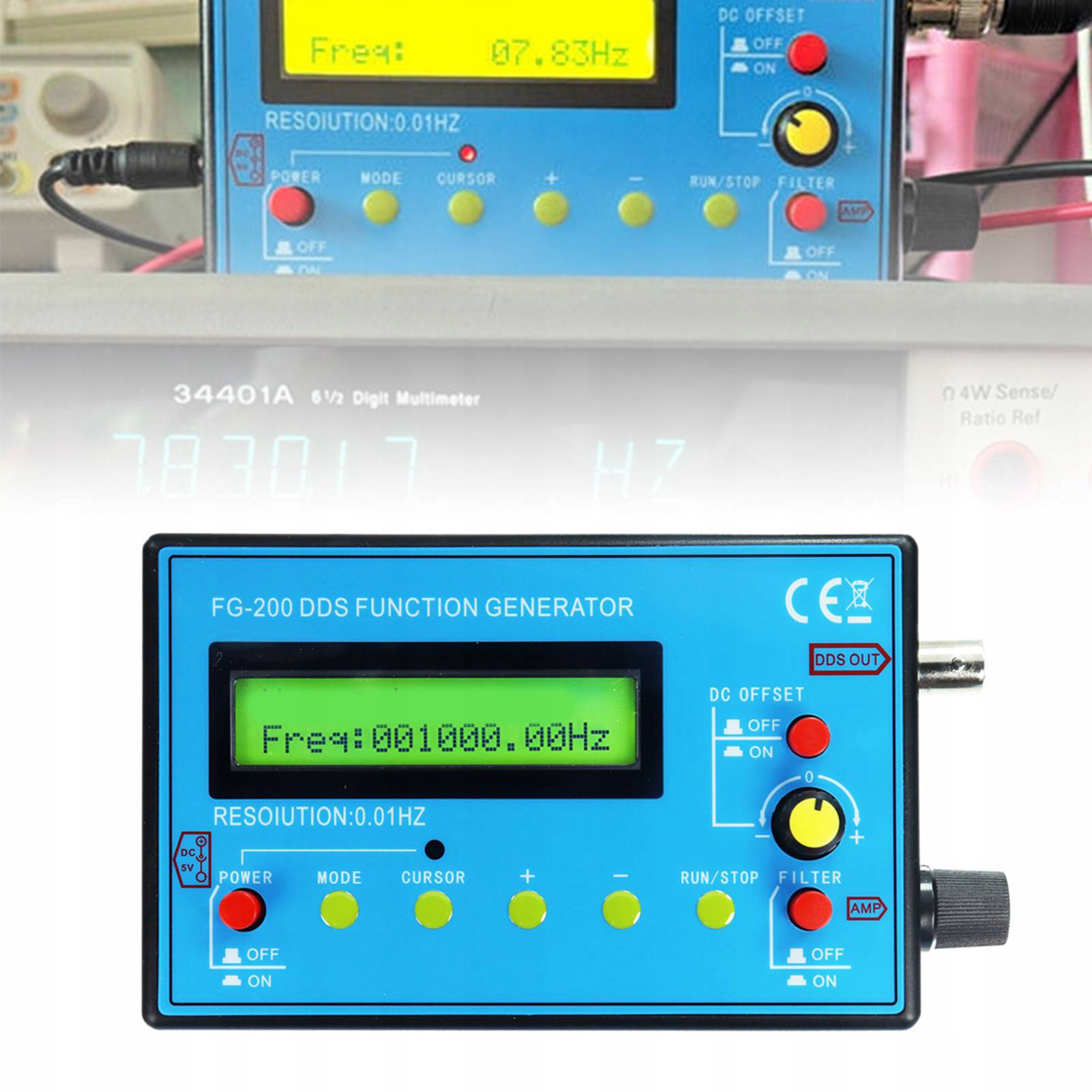

• У поєднанні з осцилографом його можна використовувати для перевірки та налагодження електронних схем, частотної характеристики аудіопідсилювачів, а також тестування та вимірювання імпульсної характеристики. Завдяки високій точності та стабільності частоти DDS також добре підходить для калібрування співвідношення часу розгортки осцилографа.
• Вихід прямокутної хвилі підходить для ослаблення осцилографа та характеристики імпульсу пробника.
• Фільтр (який можна вмикати та вимикати) доступний для підтримки вихідних сигналів синусоїдальної та імпульсної форми.
• Цей функціональний генератор сигналів може тестувати різні форми хвилі, такі як: синусоїда, квадратна хвиля, трикутна хвиля, пряма пилкоподібна хвиля, зворотна пилкоподібна хвиля тощо. Він спеціально розроблений для професійних працівників.

Як використовувати:

• Пряме встановлення та використання.

Список пакетів:

• 1 x функціональний генератор сигналів
• 1 x USB-кабель живлення
• 1 x коаксіальний кабель BNC
• 1 x подвійний кабель BNC
• 1 x антена
