Фланцева гайка M10 - набір 100 шт.

Гайка з розміром отвору M10, з фланцем зі шліцом, що забезпечує більш ефективне кріплення елементів кріплення фотоелектричної панелі. Виготовлений з нержавіючої сталі A2, відповідно до стандарту DIN 6923.

Виріб призначений для кріплення структурних елементів до фотоелектричних панелей, які використовуються, серед іншого, для монтажу монтажних рейок на адаптерах, кріпленнях на даху або трикутних кронштейнах. Гайку слід використовувати для гвинтів М10 (шестигранних або Т-подібних).

Специфікація:

• Символ: NK10
• Розмір отвору: M10
• Внутрішній діаметр: 10 мм
• Матеріал: нержавіюча сталь A2-70
• Стандарт: DIN 6923
• Кількість в наборі: 100

Застосування

Належне встановлення фотоелектричних панелей на даху потребує використання ряду елементів, що відповідають один одному.

Монтажні елементи фотоелектричних панелей відрізняються залежно від даху, на якому вони розміщені. підлягають установці будівництво. Крім того, для скатних дахів елементи також підбираються відповідно до типу покрівельного покриття.

Представлений продукт може бути використаний для створення наступних монтажних конструкцій:

• Для плоского даху
• Для похилого даху - металочерепиця, бітумна черепиця
• Для похилого даху - керамічна черепиця
• Для похилого даху - однотонна черепиця
• Для похилої покрівлі - металевий лист зі стоячим фальцем

Нижче ви знайдете компоненти, які необхідно виконати для кожного із згаданих типів.

Усі компоненти доступні на інших наших аукціонах!

Конструкція плоского даху

Монтажна конструкція, що дозволяє монтувати фотоелектричні панелі на пласкому даху.

Для досягнення достатньо високого виходу електроенергії фотоелектричні панелі необхідно монтувати під кутом відносно кут падіння сонячних променів. У польських умовах оптимальний кут встановлення сонячних панелей становить приблизно 30°, що у випадку плоских дахів вимагає використання спеціальних опорних конструкцій.

Плануючи встановлення фотоелектричних панелей на плоскому даху, крім максимізації виходу електроенергії, слід також враховувати такі аспекти, як, зокрема: належний захист конструкції від поривів вітру, несуча здатність даху, кількість панелей.

Необхідні елементи монтажної конструкції:

Приклад панелі зі стандартною висотою каркаса (35 мм).

• Монтажна рейка P4040-207
• Низький трикутний кронштейн TD-30
• Гвинт з подвійною різьбою DG10-200/250
• Профільний з’єднувач L-12
• Середній затискач KS-1
• Кінцевий затискач KK-35
• Гвинт з шестигранною головкою M10-25 або M10- 25 Т-подібний болт
• Фланцева гайка NK10
• Гвинт M8-25 під шестигранник
• Квадратний ключ (гайка) WK8 або ковзний ключ із кулькою WP8
• /ul>

Конструкція для похилого даху - металочерепиця, бітумна черепиця

Монтажна конструкція, що дозволяє встановити фотоелектричні панелі на похилий дах, покритий металочерепицею або бітумною черепицею.

У У випадку монтажу фотоелектричних панелей на похилому даху, з міркувань безпеки неможливо встановити осередки під кутом, відмінним від нахилу даху.

Листова черепиця є одним із найпопулярніших видів покрівлі в Польща. Встановлення фотоелектричних панелей на похилий дах, покритий нею, не становить великої проблеми.

Необхідні елементи монтажної конструкції:

Приклад панелі зі стандартною висотою рами (35 мм).

• Монтажна шина P4040-207
• Гвинт DG10-200/250 з двома нарізами та адаптером AM-1
• Профільний з’єднувач L-12
• Центральний затискач KS 1
• Кінцевий затискач KK-35
• Гвинт із шестигранною головкою M10-25 або T-подібний болт M10-25
• NK10 фланцева гайка
• Гвинт M8-25 під шестигранник
• Квадратний ключ (гайка) WK8 або ковзний ключ із кулькою WP8

Конструкція для похилого даху – керамічна черепиця

Монтажна конструкція, що дозволяє встановлювати фотоелектричні панелі на похилий дах, покритий керамічною черепицею.

У разі монтажу фотоелектричних панелей на похилий дах, з міркувань безпеки немає необхідності встановлювати камери під кутом, відмінним від нахилу даху.

Встановлення фотоелектричних панелей на даху, покритому керамічною черепицею, вимагає використання додатковий елемент, який являє собою стандартний тримач черепиці, який кріпиться до крокв. До кронштейнів прикручуються монтажні профілі, до яких в свою чергу кріпляться панелі.

Необхідні елементи монтажної конструкції:

Приклад панелі зі стандартною висотою рами (35 мм) .

• Рейка для кріплення P4040-207
• Тримач черепиці T1
• З’єднувач профілю L-12
• Середній KS-1 затискач
• Кінцевий затискач KK-35
• Гвинт з шестигранною головкою M10-25 або T-подібний болт M10-25
• Фланцева гайка NK10
• Гвинт M8-25 під шестигранник
• li>
• Квадратний ключ (гайка) WK8 або поворотний ключ із кулькою WP8

Конструкція для похилого даху – гладка черепиця

Монтажна конструкція, що дозволяє встановлювати фотоелектричні панелі на похилому даху, покритому гладкою черепицею.

У разі монтажу фотоелектричних панелей на на похилому даху, з міркувань безпеки неможливо встановлювати камери під кутом, відмінним від нахилу даху.

Під час встановлення фотоелектричних панелей на похилому даху, покритому простою черепицею, використовуються додаткові кронштейни, адаптовані до цього типу покрівлі. Вони кріпляться до крокв після зняття верхнього шару черепиці, а монтажні рейки кріпляться до кронштейнів.

Необхідні елементи монтажної конструкції:

Приклад панель зі стандартною висотою рами (35 мм).

• Рейка для кріплення P4040-207
• Кріплення коропового вудилища K1
• З'єднувач профілю L-12
• Центральний затискач KS 1
• Кінцевий затискач KK-35
• Гвинт із шестигранною головкою M10-25 або T-подібний болт M10-25
• NK10 фланцева гайка
• Гвинт M8-25 під шестигранник
• Квадратний ключ (гайка) WK8 або ковзний ключ із кулькою WP8

Конструкція для похилого даху – металевий лист зі стоячим фальцем

Монтажна конструкція, що дозволяє встановлювати фотоелектричні панелі на похилому даху, покритому листовим металом зі стоячим фальцем.

У разі монтаж фотоелектричних панелей на похилому даху, з міркувань безпеки не можна встановлювати камери під кутом, відмінним від нахилу даху.

Конструкція для монтажу фотоелектричних панелей на даху з листового металу, що кріпиться за допомогою фальц кріпиться безпосередньо до покрівельного покриття. Додатковим елементом, що використовується в цій системі, є т.зв тримач шва.

Необхідні елементи монтажної конструкції:

Приклад панелі зі стандартною висотою рами (35 мм).

• P4040-207 монтажна рейка
  • монтажна рейка P4040-207 li>
  • тримач шва R1
  • профільний з’єднувач L-12
  • середній затискач KS-1< /li>
  • Кінцевий затискач KK-35
  • Гвинт з шестигранною головкою M10-25 або T-подібний болт M10-25
  • Фланцева гайка NK10
  • M8- 25 шестигранний гвинт
  • квадратний ключ WK8 (гайка) або ковзний ключ із кулькою WP8

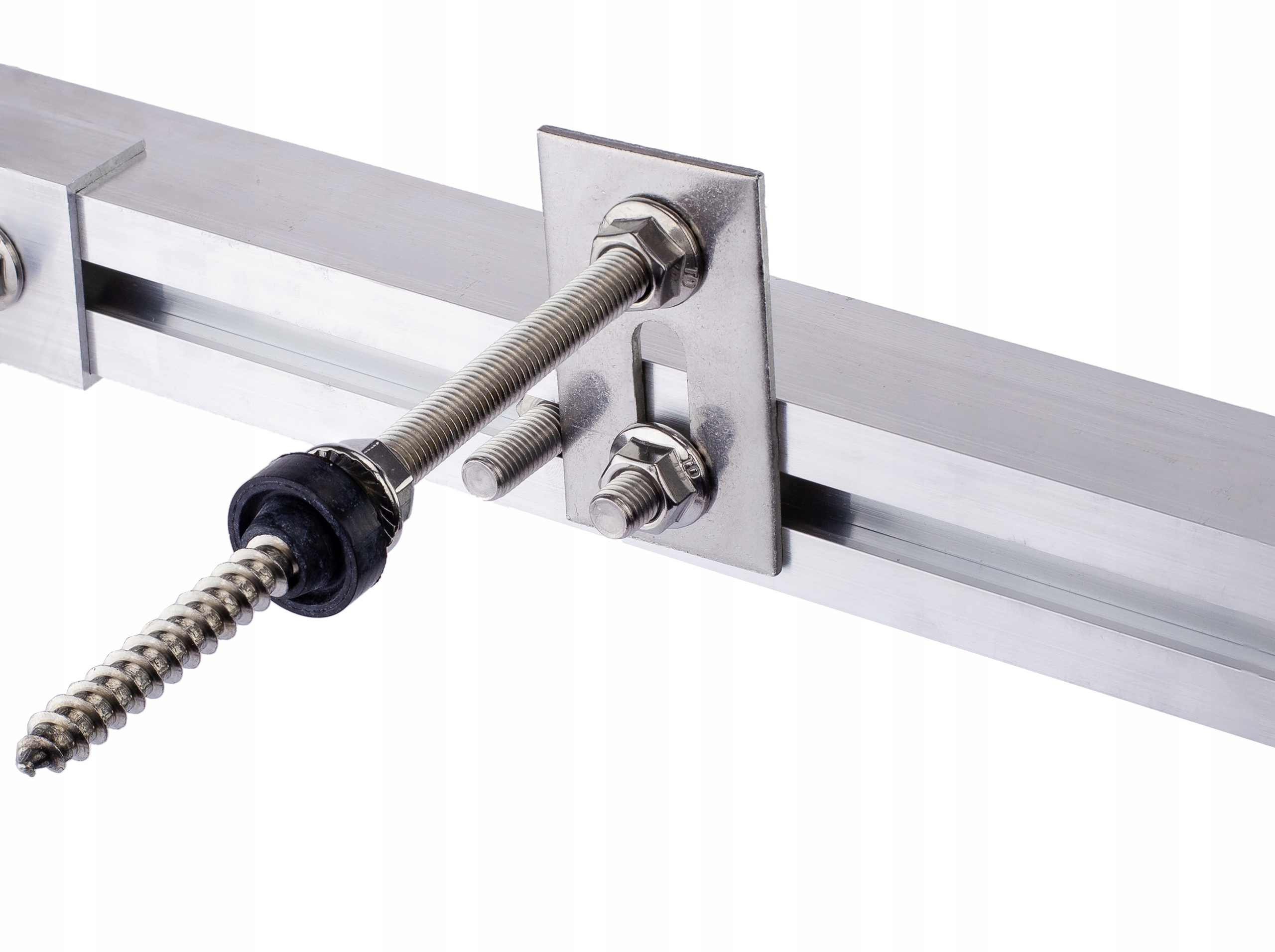

Приклад використання:
