Гальмівний клапан HZS-2 з регулятором гальмівної сили 4 - ДИАПАЗОН

КОД SKRAW-MET: [7869]

Використовується в пневматичних гальмах сільськогосподарських причепів, які використовуються в сільськогосподарських причепах D-732, D-35, D-47, D-50 і спеціальних причепах, таких як розкидачі, цистерни для гною та в інших причепах і машинах із вісь з пневматичним гальмом.

Його призначення - активувати гальма причепа під час натискання на гальмо тягача.

Також у разі незапланованого відключення причепа від системи подачі повітря. гальмівна система в нашому автомобілі - гальма активуються автоматично.

Символ: HZS-2 (7031132002)

Набір включає:

• клапан керування гальмами HZS-2
• 4-діапазонний регулятор гальмівної сили
• 2x гвинти
• 2x гайки
• 4x шайби
• прокладка

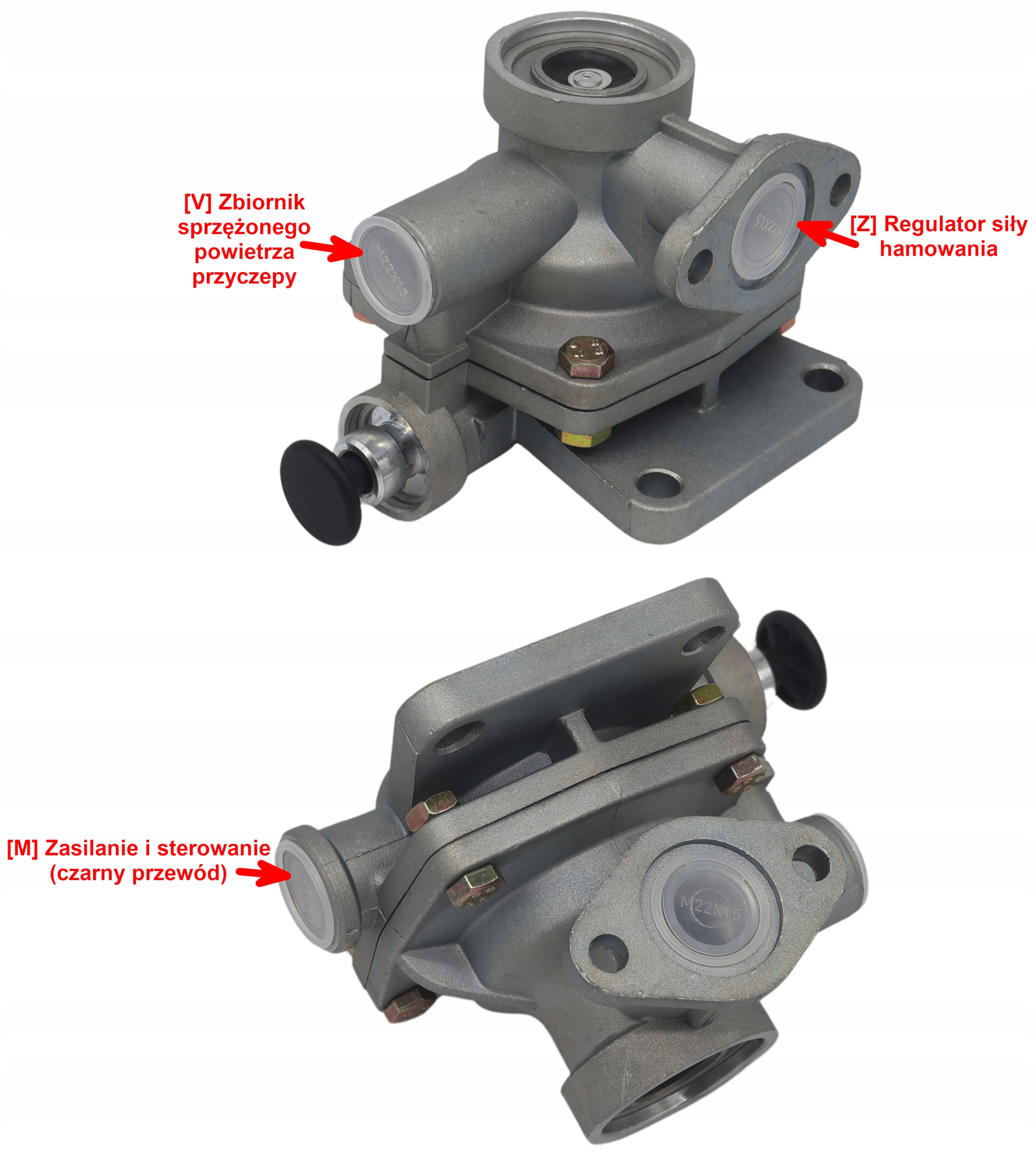

Вказівки щодо підключення регулюючого клапана:

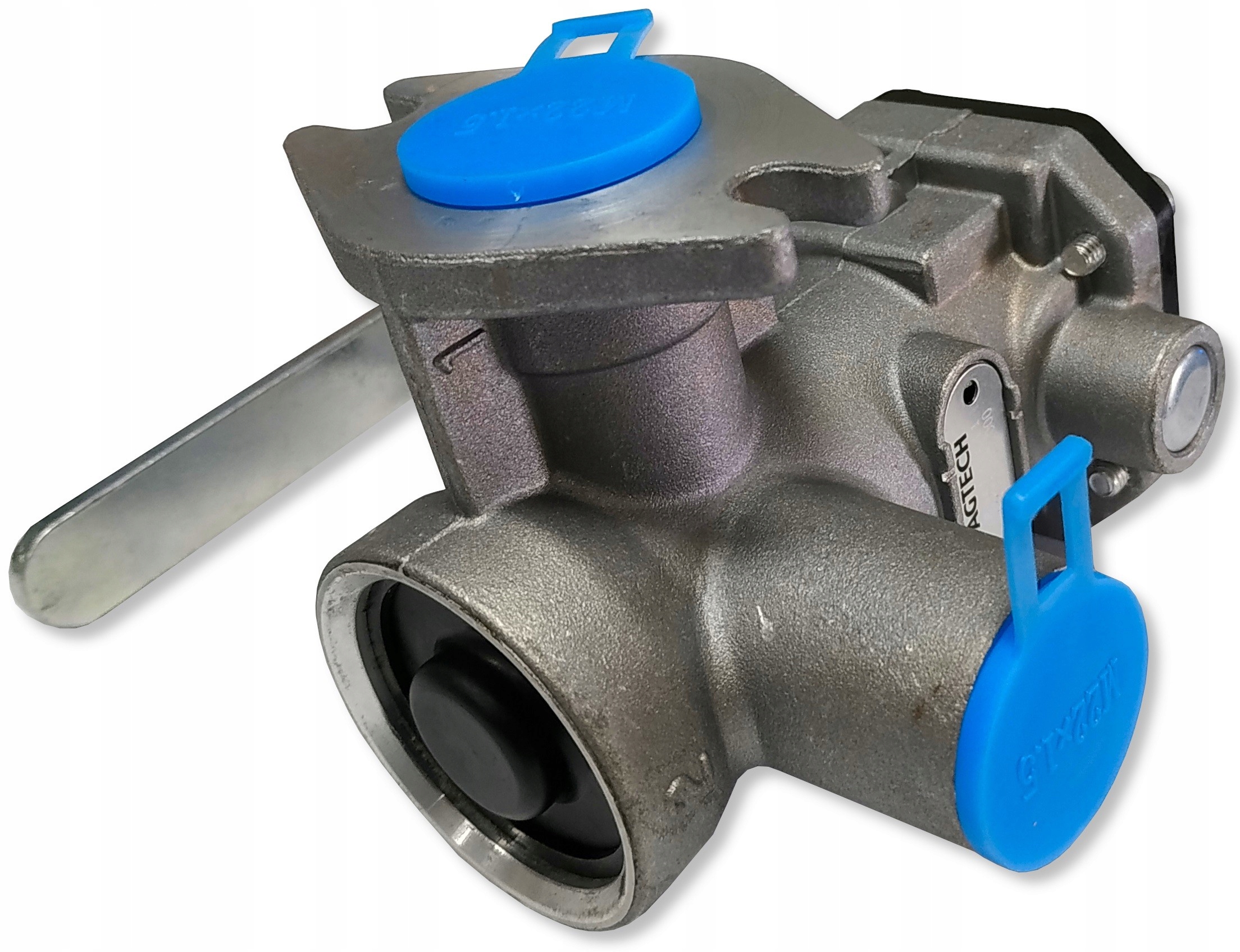

РЕГУЛЯТОР СИЛИ ГАЛЬМУВАННЯ 4 - ДІАПАЗОН

Регулятор гальмівної сили використовується в причепах Autosan Sanok D-35, D-47, D-50 D-732, HL 8011, HL 6011

Використовується в одно- та двоконтурних пневматичних гальмівних системах причепа.

Чотиридіапазонне регулювання дозволяє регулювати гальмівної сили до різних видів навантажень - від легких зерна до важких тюків сіна. Клапан стійкий до вібрації та ударів, а окремий регулятор забезпечує швидку зміну налаштувань без демонтажу всієї системи.

Технічні характеристики:

• Регулювання:

  Діапазон 1 - повне зниження тиску, гальма вимкнено

  Діапазон 2 - причіп без вантажу, діапазон тиску: 1,4–2,8 [бар]

  Діапазон 3 - причіп 1/2 навантаження, діапазон тиску: 3,4–4,3 [бар]

  Діапазон 4 - повне завантаження причепа, діапазон тиску: тиск у баку

• Пневматичне з'єднувальне різьблення - M22x1,5
• Живове різьблення - M16
• Відстань між монтажними отворами (мм) - 55
