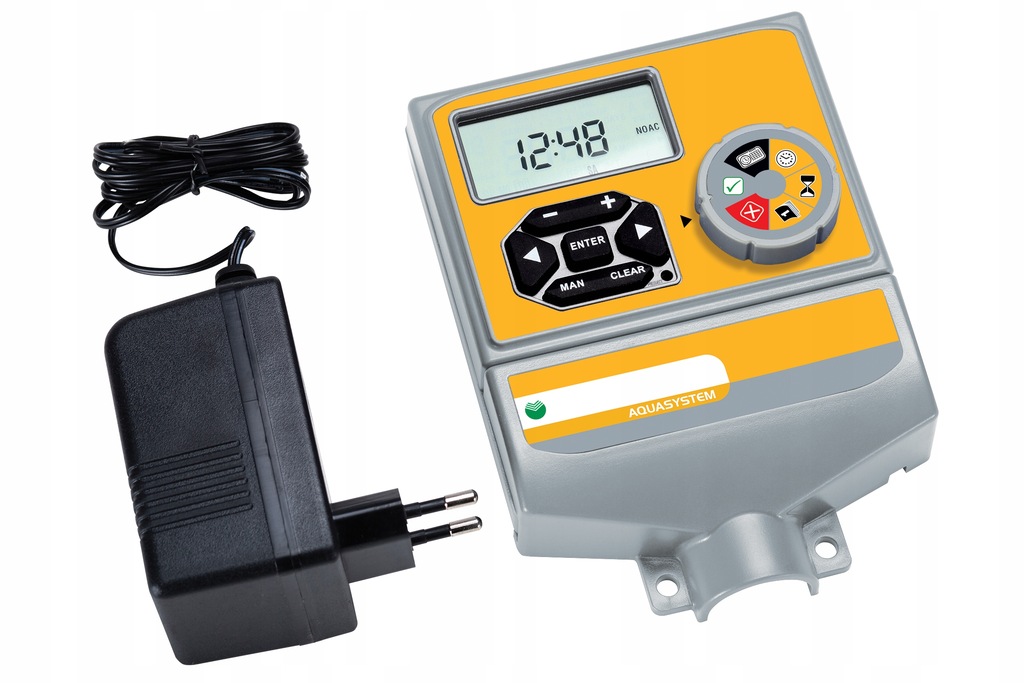

КОНТРОЛЕР ПОЛИВУ

МОДЕЛЬ: GB6964C на 4 секції

Контролер з можливістю поливу до 4 секцій. Внутрішня модель. Великий, зручний для читання дисплей і ручка для легкого налаштування. Макс. 4 старти поливу на день, у двох незалежних програмах: A і B. Час поливу для кожної секції встановлюється окремо від 1 до 240 хвилин.

Полив у вибрані дні тижня, у попередньо запрограмовану кількість днів. Він працює з детектором дощу та датчиком вологості ґрунту, доступним на іншому аукціоні. Функція затримки запуску.

Живлення: трансформатор 24 В (у комплекті). Резервна пам'ять 2 батарейки типу АА (не входять в комплект), сертифікат CE.

Інструкція зі встановлення та експлуатації:

ПРИМІТКА. Цей посібник користувача стосується двох контролерів: 4-секційного та 8-секційного.

Контролер призначений для керування роботою електромагнітних клапанів 24 В змінного струму в автоматичному або ручному режимі поливу. Завдяки великій ручці ви можете легко встановлювати та змінювати план поливу. Чіткий, висококонтрастний РК-дисплей дозволяє легко зчитувати параметри. Основні сфери застосування контролера: зрошення присадибних і зелених насаджень, невеликих сільськогосподарських і садових насаджень, розсадників. Контролер можна встановлювати лише в приміщенні (модель для внутрішнього використання). Контролер не призначений для управління виробничими процесами.

Термінологія

У наведених нижче інструкціях використовуються такі терміни:

Секція – єдиний контур електромагнітного клапана, який керує підключеними до нього спринклерами. Управління електромагнітним клапаном здійснюється шляхом підключення його кабелями до вихідного ланцюга контролера. Залежно від версії пристрою до контролера можна підключити максимум: 4 або 8 електромагнітних клапанів. кожен до окремого контуру. Окремі розділи запускаються послідовно в рамках даної програми після завершення попереднього розділу.

Програма – створює схему зрошення для однієї чи кількох ділянок, згрупованих на основі подібних потреб у воді для зрошуваних територій, напр. для висувних спринклерів і крапельних труб. Контролер містить дві програми: A і B.

Початок поливу - час, коли починається полив для даної програми або розділу.

Тривалість поливу - тривалість поливу певної програми або розділу.

Сенсор: детектор дощу або датчик вологості - зовнішній, опціональний датчик дощу GB6995C або датчик вологості GB6996C, який при підключенні до контролера запобігає поливу в дощові дні або коли рівень вологості ґрунту перевищує встановлений рівень. Детектор не вмикає контролер, але не дозволяє ввімкнути попередньо встановлену програму.

Реле насоса – зовнішнє додаткове реле керування, яке дозволяє вмикати та вимикати насос, що живить зрошувальну установку. Підключено до клем M (Master) і C.

Головний електромагнітний клапан – додатковий електромагнітний клапан, встановлений перед групою секційних електромагнітних клапанів. Його установка підвищує надійність монтажу, але при цьому вносить додатковий опір потоку. Підключено до клем M (Master) і C.

Загальна клема C (зазвичай називається «земля», «загальна») – клема вихідного кола, до якої під’єднується один кабель від кожного електромагнітного клапана, датчика дощу, реле насоса.

Специфікація драйвера

 Модель для інтер’єру з приєднаним трансформатором 230 В змінного струму/24 В змінного струму.

 Контролер випускається у версіях для макс. 4 або 8 секцій.

 Можливість програмування макс. 2 незалежні програми для кожної секції, кожна з яких може мати до 4 запусків зрошення на день (макс. 8 запусків зрошення на день для кожної секції).

 Час роботи секції: встановлюється окремо для кожної секції: від 1 хвилини до максимум 240 хвилин.

 Вибір днів поливу:

- індивідуальний вибір днів тижня (пн-нд)

- інтервал поливу: від щоденного поливу до поливу з інтервалами до макс. 32 дні

- непарні/парні дні

 Програмна взаємодія із зовнішнім детектором дощу/датчиком вологості (нормально закритого типу)

 Функція затримки поливу (0-24 год.-48 год.-72 год.) у взаємодії з підключеним детектором/сенсором

 2 лужні батареї 1,5 В типу АА дозволяють програмувати контролер перед встановленням у цільовому місці та для резервного копіювання

функції годинника.

 Ручний режим роботи (MAN):

- одноразова активація програми або групи програм

- включення окремого розділу

- положення «СТОП» зупиняє цикл поливу або автоматичні програми, напр. у дощову погоду чи взимку.

Завжди встановлюйте ручку в цьому положенні, коли трансформатор не під’єднано, щоб запобігти розрядженню батареї.

 Вихід для керування реле насоса або головним електромагнітним клапаном із можливістю його призначення

конкретна програма або розділ, у випадку подвійного джерела живлення або керування, напр. садове освітлення.

Потужність

Контролер живиться одночасно від двох лужних батарей 1,5 В типу АА (не входять до комплекту) та від джерела змінного струму 24 С через трансформатор 230 В 50 Гц, що входить у комплект.

• ВХІД ТРАНСФОРМАТОРА: 230 В змінного струму, 50 Гц, 150 мА
• ВИХІД ТРАНСФОРМАТОРА: 24 В змінного струму, 50 Гц, 800 мА, 19,2 Вт
• ВИХІД: 24 В змінного струму 50 Гц максимум 1 А
• електромагнітні клапани: макс. 0,75 A (макс. 2 штуки зі струмом до 0,25 A)
• головний ланцюг: макс. 0,25 A
• Запобіжник: ця модель контролера не обладнана запобіжником.

Ручний і напівавтоматичний режим

Контролер пропонує різні ручні та автоматичні режими. Додаткову інформацію про використання контролера наведено далі в посібнику.

Елементи драйвера

1. РК-дисплей

Великий висококонтрастний РК-дисплей чітко показує поточний час і налаштування програми поливу. Символи, що відображаються, пов’язані з діяльністю програмування та кнопками керування.

2. Кнопки керування

Контролер оснащений п'ятьма великими кнопками (включаючи дві подвійні) для налаштування програми поливу та кнопкою скидання. Разом з індикатором програмування, який відображається на дисплеї, кнопки використовуються для встановлення: поточного часу, часу поливу, днів поливу, часу поливу та інших функцій.

3. Ручка керування

Велика ручка вибирає режим роботи, а також вказує поточний

режим програмування:

А.  RUN Автоматичний режим роботи (налаштування ручки за замовчуванням після програмування налаштувань). У цьому режимі відображається поточний

і якщо полив встановлено, час і час початку наступного поливу відображаються по черзі кожні 2 секунди. У випадку

полив триває, на дисплеї по черзі відображається c
