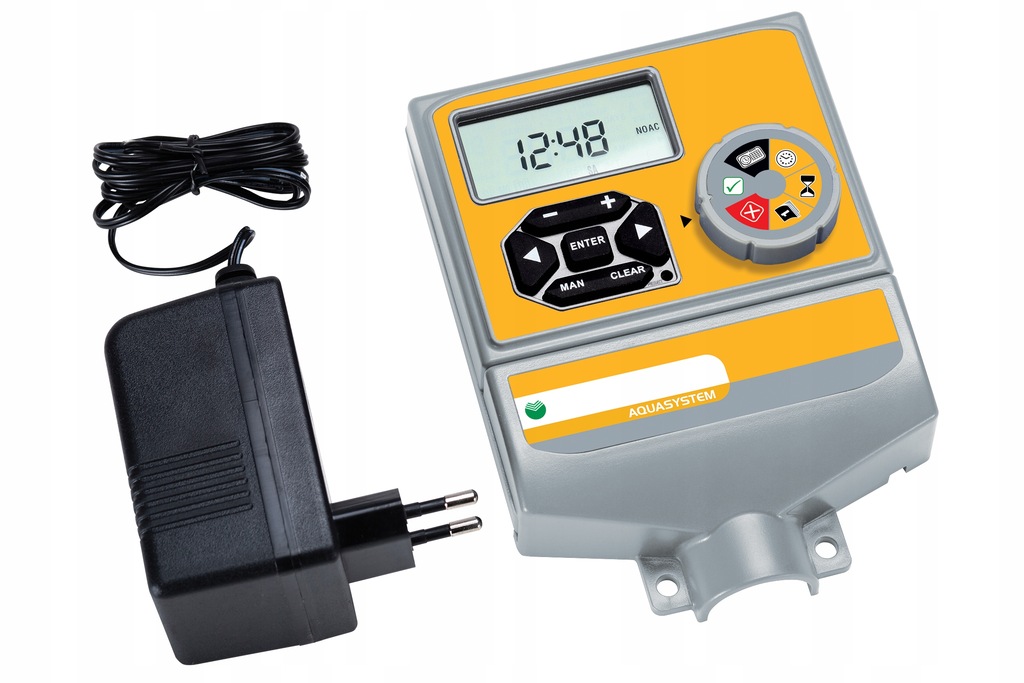

Контролер зрошення

Модель: GB6968C для 8 розділів

Драйвер з зрошенням до 8 розділів. Внутрішня модель. Великий розбірливий дисплей та ручка для полегшення налаштувань.

зрошення у вибрані дні тижня, на раніше запрограмовану кількість днів. Він працює з детектором дощу та датчиком вологості ґрунту, доступним на іншому аукціоні. Розпочати функцію затримки.

Блок живлення: 24В трансформатор (включений). Технічне обслуговування пам'яті акумулятора 2XAA (неприйнятне) Сертифікат CE.

Інструкції з встановлення та експлуатації:

Примітка: Цей посібник користувача відноситься до двох драйверів: 4 розділ та 8 секцій.

Контролер призначений для управління соленоїдними клапанами 24 В в режимі зрошення: автоматичне або вручну. Завдяки великій ручці ви можете легко встановити та змінити план зрошення. Чіткий РК -дисплей з високим контрастом полегшує читання параметрів. Основні райони використання контролера: зрошення побутового саду та зелені райони, невеликі сільськогосподарські та садівничі плантації, розплідник. Контролер може бути встановлений лише в приміщенні (внутрішня модель). Контролер не призначений для контролю виробничих процесів.

термінологія

У наступних інструкціях використовувались такі дати:

Розділ- однооленоїдний ланцюг розряду, керований до нього, прикріпленими до спринклерів. Соленоїдний клапан керується підключенням його з кабелями до вихідної схеми контролера. Залежно від версії пристрою, ви можете приєднати до контролера максимум 4 або 8 соленоїдних клапанів. Всі в окрему схему. Окремі розділи запускаються послідовно як частина заданої програми після попереднього розділу попереднього розділу.

Програма- створює схему зрошення для одного або декількох розділів, згрупованих на основі подібних потреб у воді зрошуваних ділянок, наприклад Для аварійних бризок та падіння труб. Контролер включає дві програми: A і B.

старт зрошення- час зрошення для даної програми або розділу.

Тривалість зрошення- тривалість часу зрошення даної програми або розділу.

Датчик: Детектор дощу або датчик вологості- Зовнішній, необов'язковий датчик дощу GB6995C або вологість GB6996C, який після підключення до контролера запобігає зрошенню в дощові дні або коли рівень вологи ґрунту перевищує встановлений рівень. Детектор не вмикає контролер, а запобігає ввімкненню програму раніше встановленої.

Реле насоса- зовнішня, необов'язкова реле управління, завдяки якому ви можете увімкнути та вимкнути насос живлення. Підключений до M (Master) та c.

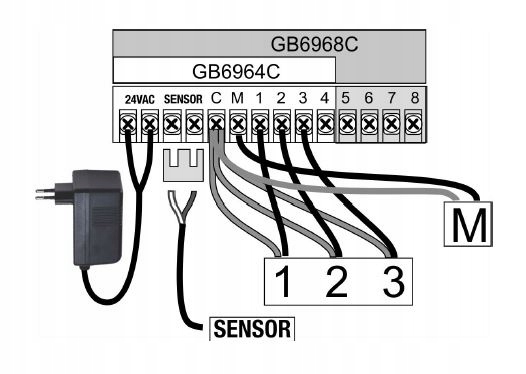

Загальний затискач C (загальновідомий як "маса", "загальний")- затискач вихідного ланцюга, до якого він приєднується: по одному кабелю з кожного соленоїдного клапана, детектора дощу, реле насоса.

Специфікація драйвера

 Внутрішня модель з 230 В AC/24V AC.

 Водій, виготовлений у версіях для Макс. 4 або 8 розділів.

 Можливість програмування макс. 2 незалежні програми для кожного розділу, кожна з яких може мати до 4 поливу на день (макс. 8 Позов починається на день для кожного розділу).

 Розділ Робочий час: Встановіть індивідуально для розділу: від 1 хвилини до максимум 240 хвилин.

 Вибір днів зрошення:

- Індивідуальний вибір днів тижня (пн)

- Вплив зрошення: від повсякденної гідратації до зрошення з інтервалом до максимуму. 32 дні

- непарні /навіть дні

 Програма співпраці із зовнішнім детектором дощу/датчиком вологості (зазвичай компактним)

 Функція затримки зрошення (0-24H-48H-72H) з співпрацею з підключеним детектором/датчиком

 2x 1,5 В лужні батареї AA дозволяють програмувати драйвер перед встановленням у пункті призначення та для технічного обслуговування

функція годинника.

 Режим роботи вручну (MAN):

- Одноразове вкладення програми або групи програм

- Перемикання певного розділу

- "Зупинка" припиняє цикл зрошення або автоматичні програми, наприклад під час дощової погоди або зимового періоду.

конкретної програми або розділу, у випадку подвійного джерела живлення або управління, наприклад Садове освітлення.

живлення

Контролер живиться одночасно: з двох лужних батарейних батарей AA 1,5 В (не подається) та джерела живлення мережі 24C через доданий трансформатор 230 В 50 Гц.

• Вхід трансформатора: 230 В AC 50 Гц 150mA
• Вихід трансформатора: 24В змінного струму 50 Гц 800mA 19.2w
• Вихід: 24 В AC 50 Гц Макс 1а
• elektrozawory: max 0,75a (максимум 2 штук з струмом до 0,25a)
• Батьківська схема: Макс 0.25a
• запобіжник: Ця модель контролера не оснащена запобіжником.

Ручний і напівавтоматичний режим

Контролер пропонує різні ручні режими та автоматичний режим. Більше інформації про послугу контролера надається пізніше в інструкціях.

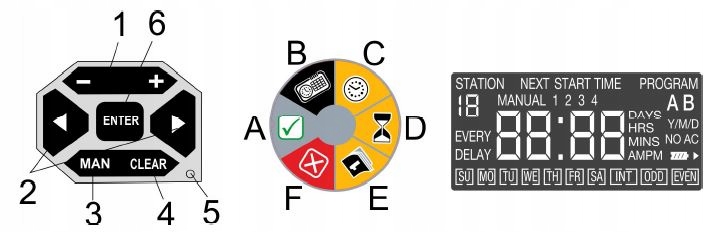

елементи контролера

1. РК -дисплей

Чіткий показок великого РК -дисплея з високим контрастом: Поточні налаштування програми часу та зрошення. Відображення символів співвідносяться з діяльністю програмування та кнопок управління.

2. Кнопки управління

Контролер оснащений п'ятьма великими кнопками (включаючи два подвійні) для налаштування програми зрошення та кнопку скидання. Разом з індикатором програмування, видимим на дисплеї, кнопки використовуються для встановлення: поточний час, час зрошення, дні зрошення, пори зрошення та інші функції.

3. Контрольна ручка

Велика ручка використовується для вибору робочого режиму і в той же час позначає поточний

Режим програмування:

a.  Запустіть автоматичний режим експлуатації (налаштування ручки за замовчуванням після програмування налаштувань). Поточний відображається в цьому режимі

Злиття в даний час працює на дисплеї по черзі c

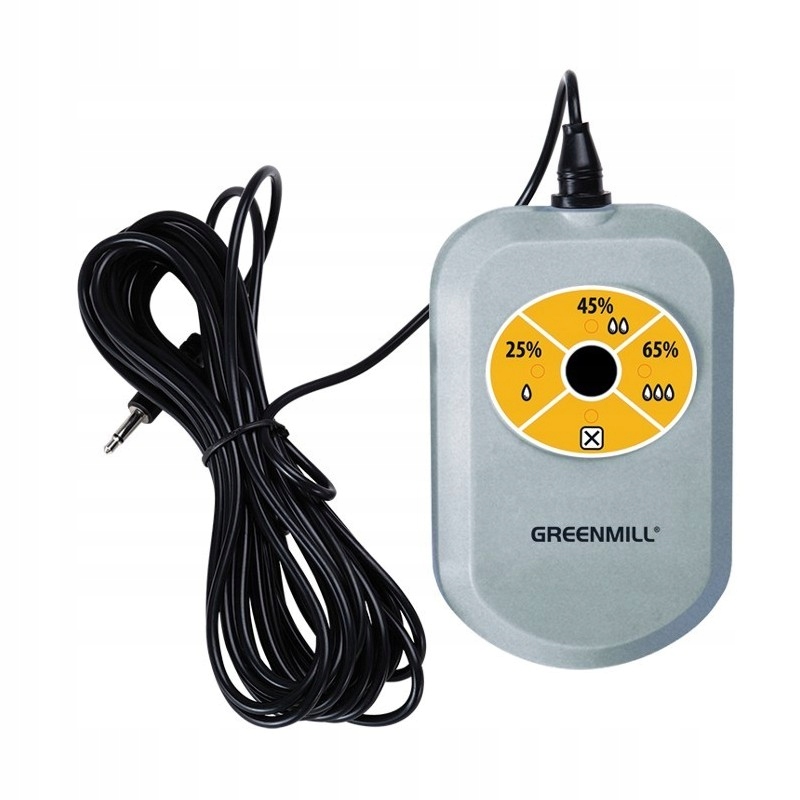

датчик дощу та датчик вологості ґрунту доступний на інших наших аукціонах
