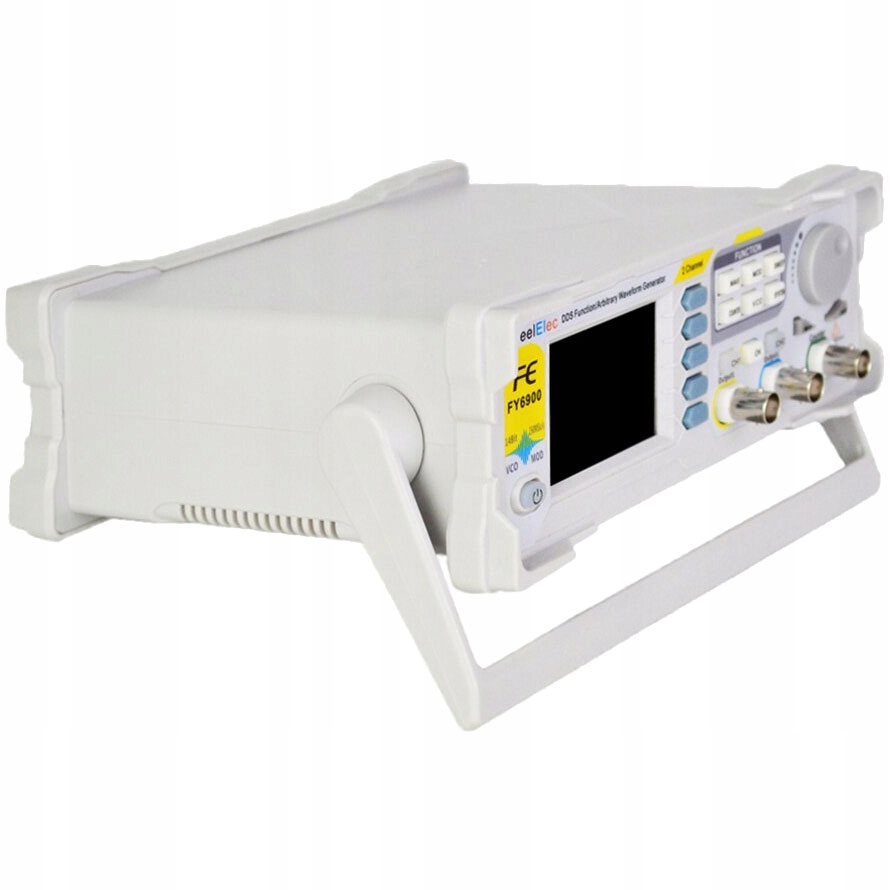

Генератор функцій FY6900 - 20 МГц

FY6900 — це серія двоканальних генераторів функцій, що працюють на основі прямого синтезу частот DDS. Завдяки цьому ми маємо функціональний генератор з двома незалежними вихідними каналами, хорошими вихідними параметрами та функціональністю та привабливою ціною. Як і належить функціональному генератору, він дозволяє генерувати основні сигнали, такі як: синусоїда, прямокутна хвиля, трикутник, пилкоподібна хвиля, цифровий TTL і сигнал довільної форми. Крім того, генератор забезпечує амплітудну модуляцію FM або AM вихідного сигналу. Довільний курс – це курс, який ми можемо визначити та намалювати самі. Два незалежних виходу генератора дозволяють, наприклад, генерувати на виході CH1 синусоїду з частотою 1 кГц і амплітудою 5,25 В. Однак у той же час ми можемо генерувати інший сигнал на виході CH2: наприклад, квадрат із частотою 1,5 МГц і амплітудою 1,3 В. Генератор має функцію розгортки частоти (SWEEP): тобто ми встановлюємо fd нижню частоту, а fg верхню частоту. Функція VCO або ми можемо контролювати вихідну частоту за допомогою зовнішньої напруги. Генератор FY6900 FeelTech буде перемикатися між встановленими двома значеннями частоти fd і fg у визначений користувачем час лінійним або логарифмічним способом. Генератори серії FY6900 додатково мають вбудований лічильник і частотомір. Вбудований USB-інтерфейс зв'язку в генератор функцій і програмне забезпечення для ПК системи WIN дозволяють контролювати її роботу, лише підвищуючи комфорт роботи.

Пропонована нова серія генераторів FY6900 від FeelTech заснована на добре відомій серії FY6600. Вихідні параметри сигналів практично ідентичні. Головною відмінністю є механічна структура кнопок на передній панелі. У моделях серії FY-6900 використовуються гумові функціональні кнопки (швидко відповідають на запитання, яка різниця між FY6600 і FY6800).

Технічні дані:

• FY6900 - генератор функцій 20 МГц від FeelTech
• двоканальний генератор функцій
• CH1 канал і CH2 можуть генерувати незалежні електричні сигнали
• довжина пам’яті сигналу: 8192 точки = 8k
• вибірка: 250 МВиб/с
• вертикальна роздільна здатність: 14 біт
• можливість визначення фазового зсуву між CH1 і CH2
• CH1 - аналоговий вихід каналу 1
• CH2 - аналоговий вихід каналу 2
• TTL / CMOS - цифровий вихід
• li>
• TTL A - цифровий вихід TTL
• EXT IN - частотомір і вхід вимірювача
• генерація сигналу на основі цифрового DDS синтез частоти
• ADJ - цифровий пульсатор для налаштування параметрів і функцій
• генератор оснащений кольоровим TFT LCD дисплеєм
• діагональ екрану 2,4 дюйма
• Діапазон генерації синусоїдального сигналу: від 0 до 20 МГц< /li>
• регулювання частоти з роздільною здатністю (крок): 0,01 Гц = 10 мГц

• генеровані сигнали: сигнали: синусоїда, прямокутна хвиля, трикутник, імпульси Лоренца, білий шум Гаусса,
• модульований - модуляція сигналу FM та AM
• регулювання амплітуди діапазон вихідного сигналу: від 1mVpp до 24Vpp

  Vpp = пік-пікове значення

• роздільна здатність контролю амплітуди: 1mV
• VCO - Voltage Control Output - контроль напруги на виході :

  VCF - контроль напруги частоти Valtage Ccontrolling Frequency

  VCA - контроль напруги амплітуди = амплітуда керування напругою

  контроль зміщення напруги = зміщення контролю напруги

  керування робочим циклом напруги = робочий цикл керування напругою

• регулювання коефіцієнта заповнення: 0,1 % до 99,9%
• трикутник - регулювання нахилу схилу: пилкоподібна хвиля
• Функція розгортки SWEEP

  ---> розгортка частоти

  --- > амплітуда розгортка

  ---> розгортка зсуву

  ---> розгортка робочого циклу

• вбудований лічильник частоти та лічильник частоти до 100 МГц

• li>
• корпус із можливістю роботи горизонтально або під кутом

Таблицю з детальними технічними параметрами та інструкцію з експлуатації можна знайти у вкладенні у вкладці «Додаткова інформація» внизу аукціону.

Завдяки кольоровому дисплею всі встановлені вихідні параметри видно на екрані генератора. Управління та керування функціями генераторів серії FY6900 дуже просте та інтуїтивно зрозуміле.

У набір входить:

• Генератор функцій FY6900 - 20 МГц
• кабель BNC-крокодил x1 шт
• BNC кабель - BNC x1 шт.
• кабель живлення x1шт.
• Кабель USB x1шт.
