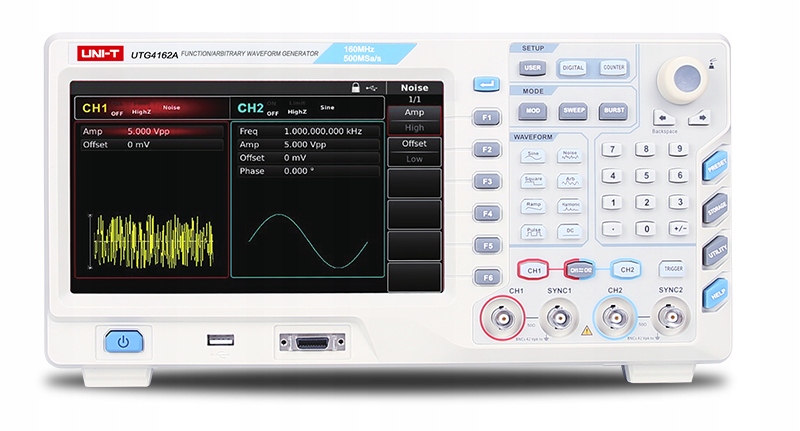

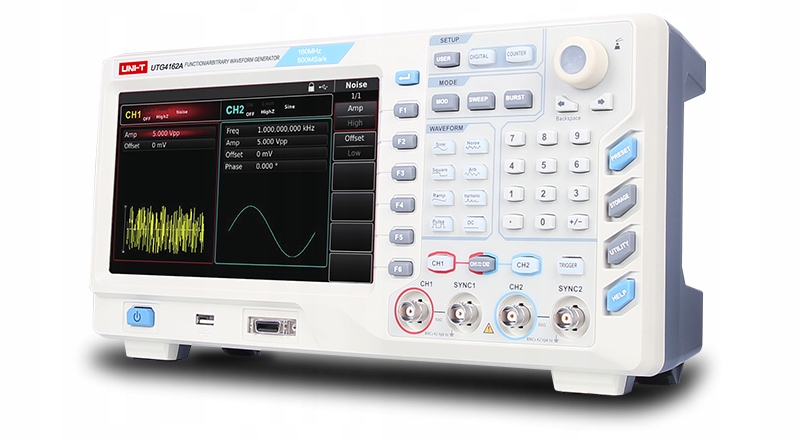

Генератор функцій UTG4082 2x80MHz 500MSa/s

Генератор функцій Uni-t UTG4082 має широку смугу згенерованих сигналів 80 МГц. Висока частота дискретизації 500 МВиб/с забезпечує високу точність і відтворення форми сигналу. Два незалежних канали, які регулюються за допомогою зрозумілого та зручного меню. Можливість синхронної роботи обох каналів і 16-бітна роздільна здатність по вертикалі - деякі з особливостей представленого продукту. Пробіг, що складається з 32 мільйонів балів. Широке меню функцій модуляції та вибір аналогової та цифрової модуляції. Великий, читабельний РК-дисплей TFT WVGA 800x480. Крім того, користувач може використовувати доступні інтерфейси для зв'язку та управління з прикладного рівня на комп'ютері. Частотомір, тригерний сигнал FSK, вхід модуляції, LAN, USB надають широкі можливості та використання генератора в сервісній роботі, проектуванні та моделюванні електронних систем і пристроїв.

Відео презентація генератора: https://youtu.be/56VzxxAiRTY

Широкий вибір функцій модуляції

Генератор забезпечує широкий вибір як аналогових, так і цифрових функцій модуляції, наприклад AM, FM, PM, ASM, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

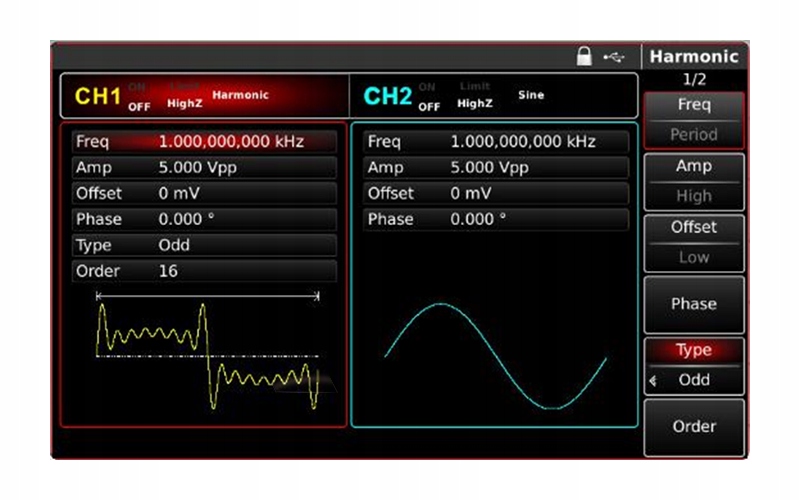

Функція гармонічного виходу

До 16 гармонік із певним порядком, амплітудою та фазою. Можливість встановлення порядку гармонік.

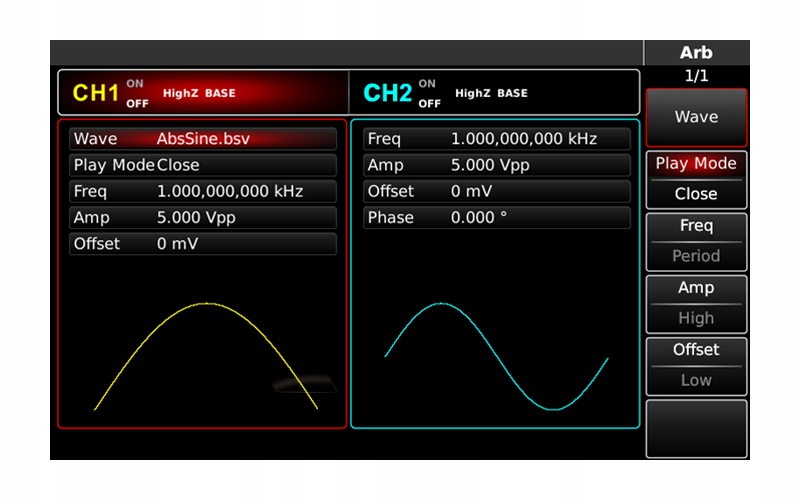

Вбудована генерація довільних сигналів

Вбудована пам'ять для 160 довільних сигналів. Пам'ять пробігу до 32 млн балів. Вбудована енергонезалежна пам’ять 7 ГБ сигналів.

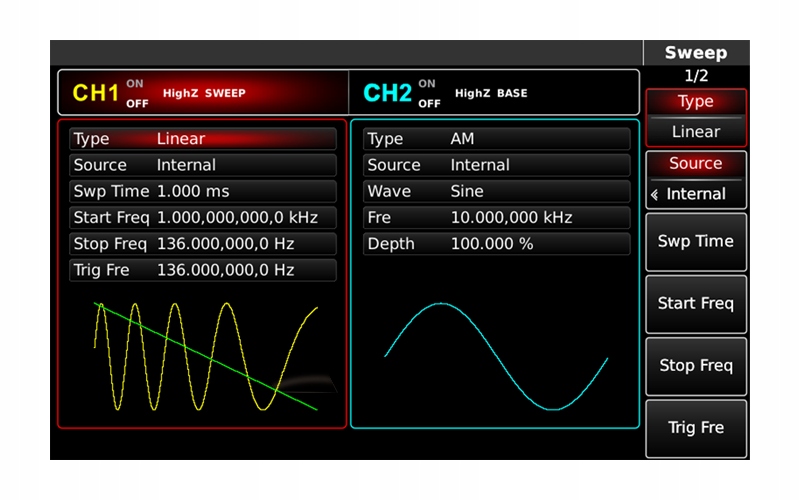

Функції BURST і SWEEP

Можливість регулювати розгортку, напр. частоти від нижньої до верхньої меж або навпаки. Ця функція забезпечує лінійну та логарифмічну розгортки.

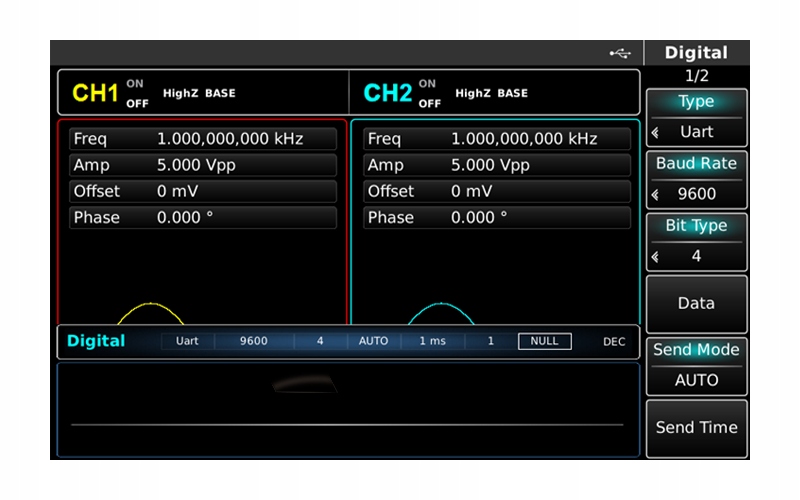

Унікальний інтерфейс цифрового виведення

Додатковий інтерфейс виведення цифрового сигналу SPI, IIC, UART

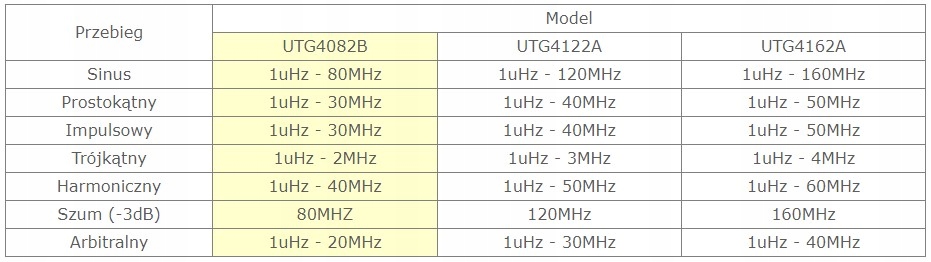

Технічні параметри

- виробник: блок

- модель: UTG4082A

- кількість каналів: 2

- пропускна здатність: 80 МГц

- частота дискретизації: 500 МВиб/с

- вертикальна роздільна здатність 16 біт

- довжина сигналу: 32 млн точок

- роздільна здатність згенерованої форми сигналу 1 мкГц

- згенеровані форми сигналу: синусоїда, квадрат, трикутник, гармоніки, імпульси, шум, DC

- до 160 довільних форм сигналу

- вбудована пам'ять 7 ГБ для сигналів

- функція цифрової та аналогової модуляції: AM, FM, ASK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

- TFT РК-дисплей 800x480

- інтерфейси зв'язку: USB Host, USB Device, LAN

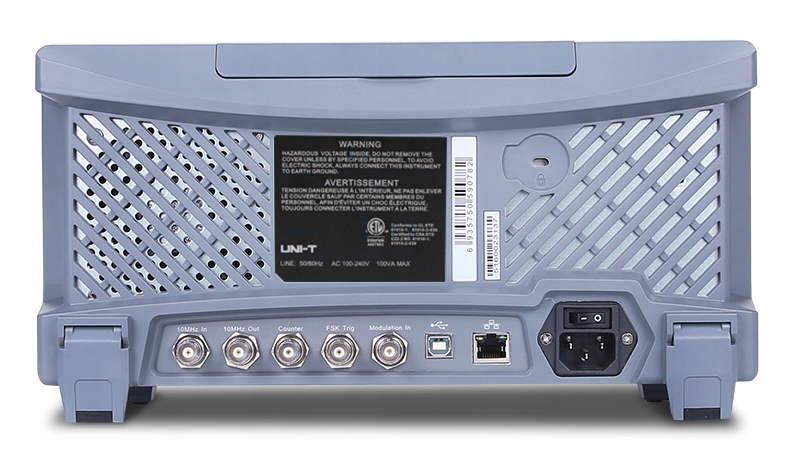

- додаткові входи/виходи: Вхід/вихід 10 МГц, частотний лічильник, тригонометрична частотна манера, вхід модуляції

- просте, але розширене меню керування пристроєм. Кнопки швидкого доступу

Набір включає

- 1 x функціональний генератор UTG4082A

- 1 x кабель BNC

- 1 x кабель живлення

- 1 x USB-кабель
