Генератор ШІМ 1 Гц-150 кГц 3,3 В-30 В TTL LCD XY-LPWM
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 39
Заказывая «Генератор ШИМ 1Гц-150кГц 3.3В-30В TTL LCD XY-LPWM» данное изделие из «Принадлежности» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

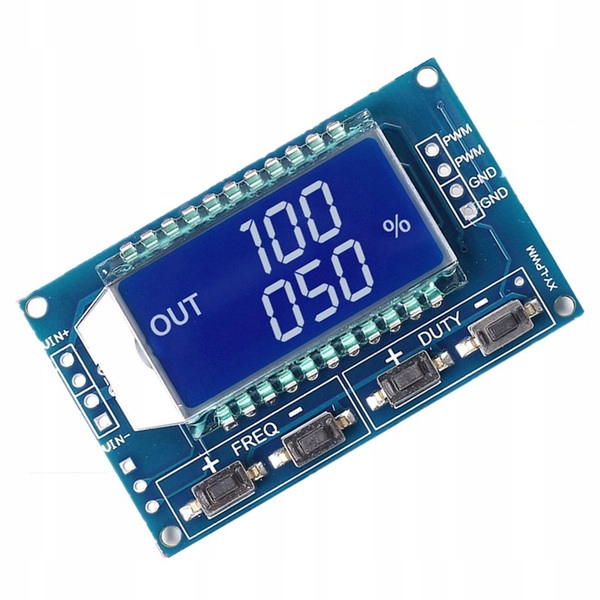

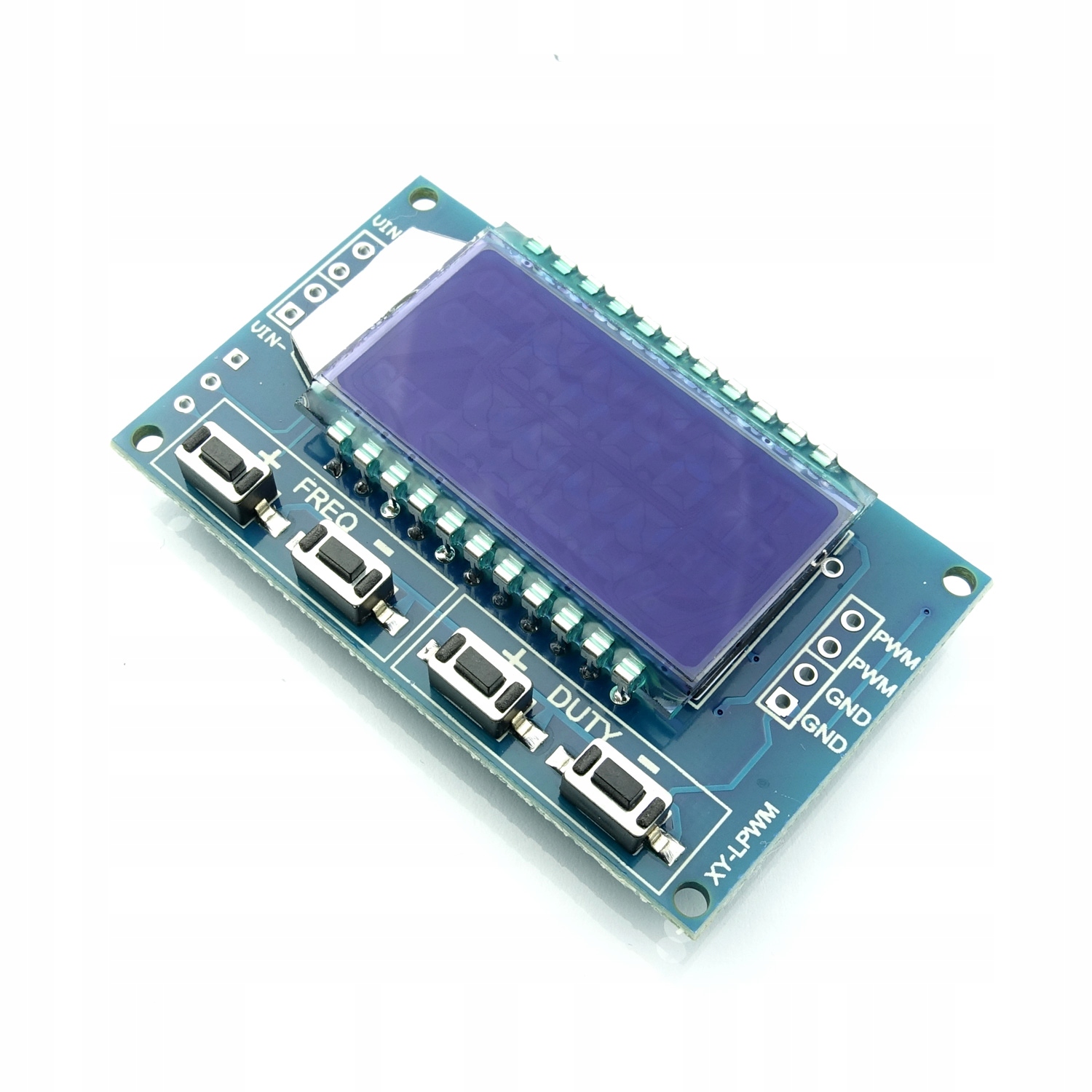

Генератор сигналу ШІМ з великим LCD дисплеєм з підсвічуванням і зручним регулюванням. Працює в діапазоні 1 Гц – 150 кГц.

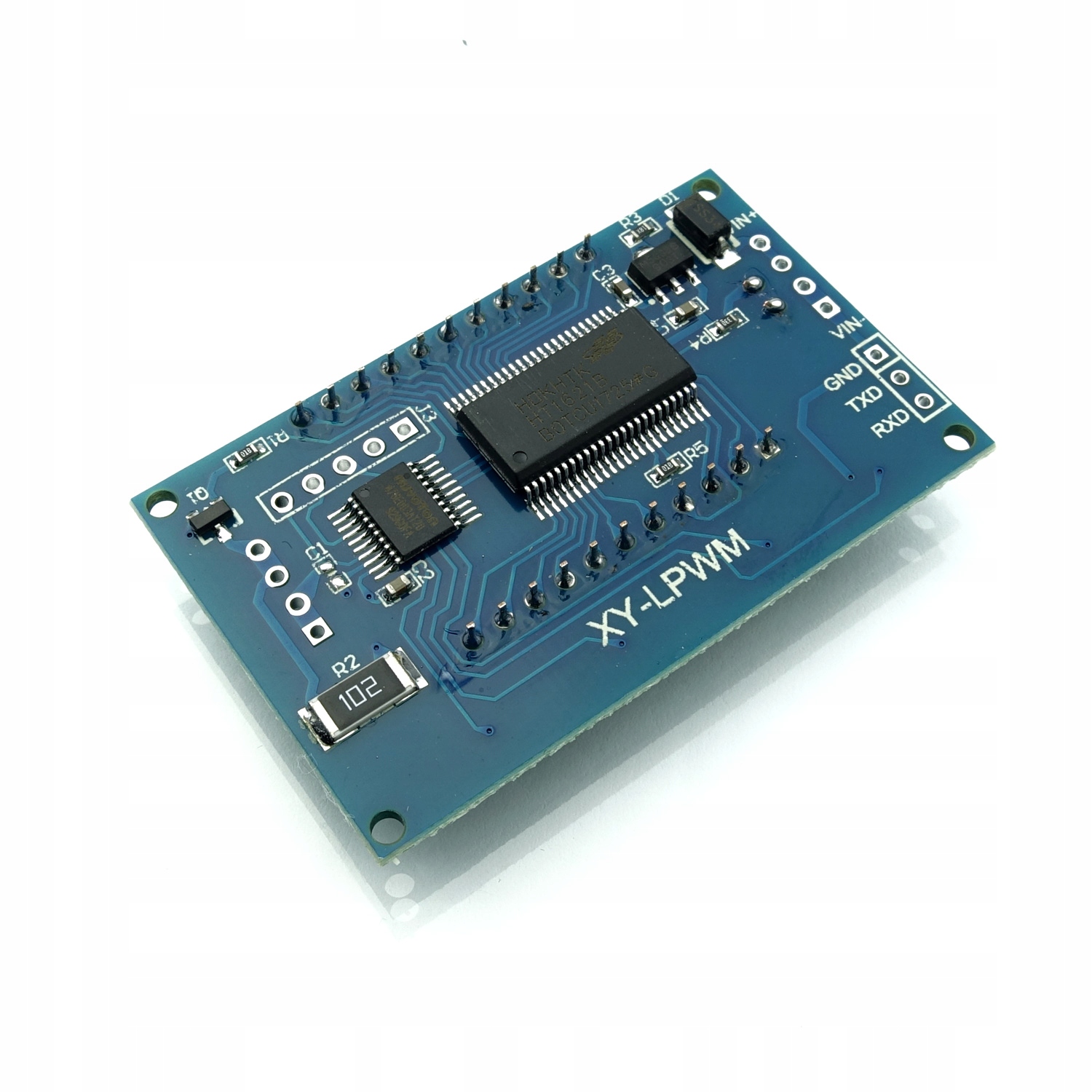

Він має послідовний роз’єм зв’язку TTL, що дозволяє регулювати за допомогою мікроконтролера.
Завдяки цьому можна керувати світлодіодами, моторами тощо...
Живлення в діапазоні від 3,3 В до 30 В - в залежності від вхідної напруги отримуємо однакову амплітуду вихідної напруги.
Специфікація:
- напруга живлення від 3,3 В до 30 В
- робоча частота 1 Гц - 150 кГц
- регульований імпульсний режим від 0% до 100%
- вихідний струм 10-30 мА
- Vpp: залежить від вхідної напруги
- РК-дисплей із підсвічуванням
- розміри 40 мм x 30 мм

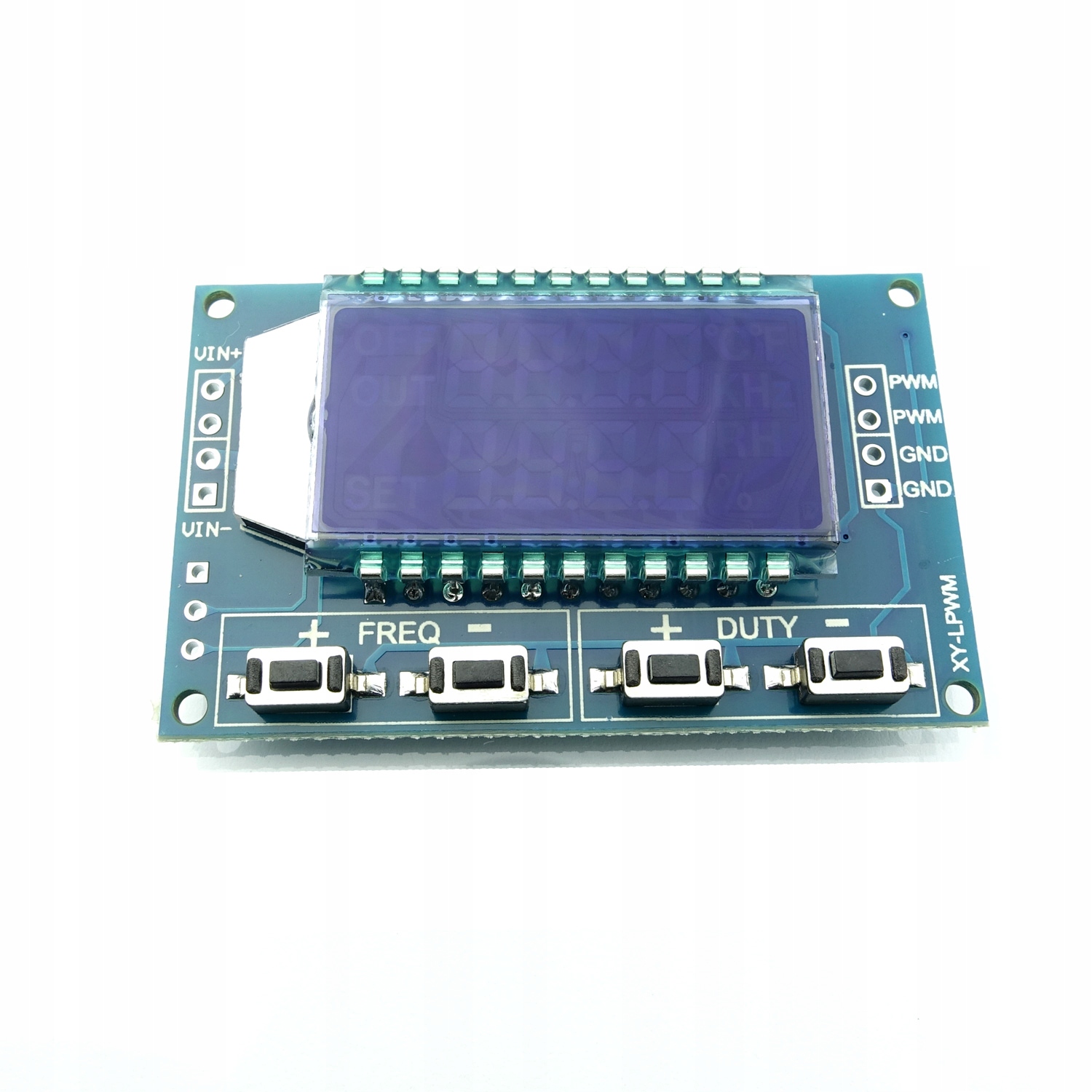

Інструкції:
Кнопка
FR1: частота каналу 1;
dU1: заповнення імпульсу каналу 1;
FR2: частота каналу 2;
dU2: заповнення імпульсу каналу 2;
Кнопка ВГОРУ/ВНИЗ змінює налаштування вибраного значення
Управління через послідовний порт:
швидкість зв'язку: 9600 біт/с
біт даних: 8
Стоповий біт: 1
Контрольна цифра: немає
Керування потоком: немає
Налаштування частоти ШІМ
F101: встановити частоту на 101 Гц (від 001 до 999)
F1.05: встановити частоту 1,05 кГц (від 1,00 до 9,99)
F10.5: встановити частоту 10,5 кГц (від 10,0 до 99,9)
F1.0.5: встановити частоту на 105 кГц (від 1.0.0 до 1.5.0)
2. налаштування відступу
DXXX: встановіть робочий цикл ШІМ на XXX: (001–100)
Приклад D050, налаштування відступу 50%
3.Читання параметрів
Надіслати рядок "read", щоб прочитати налаштування.
Налаштування успішно повертається: Down;
Помилка налаштування повертає: FALL.
ШІМ-генератор 1 Гц-150 кГц 3,3 В-30 В TTL LCD XY-LPWM
