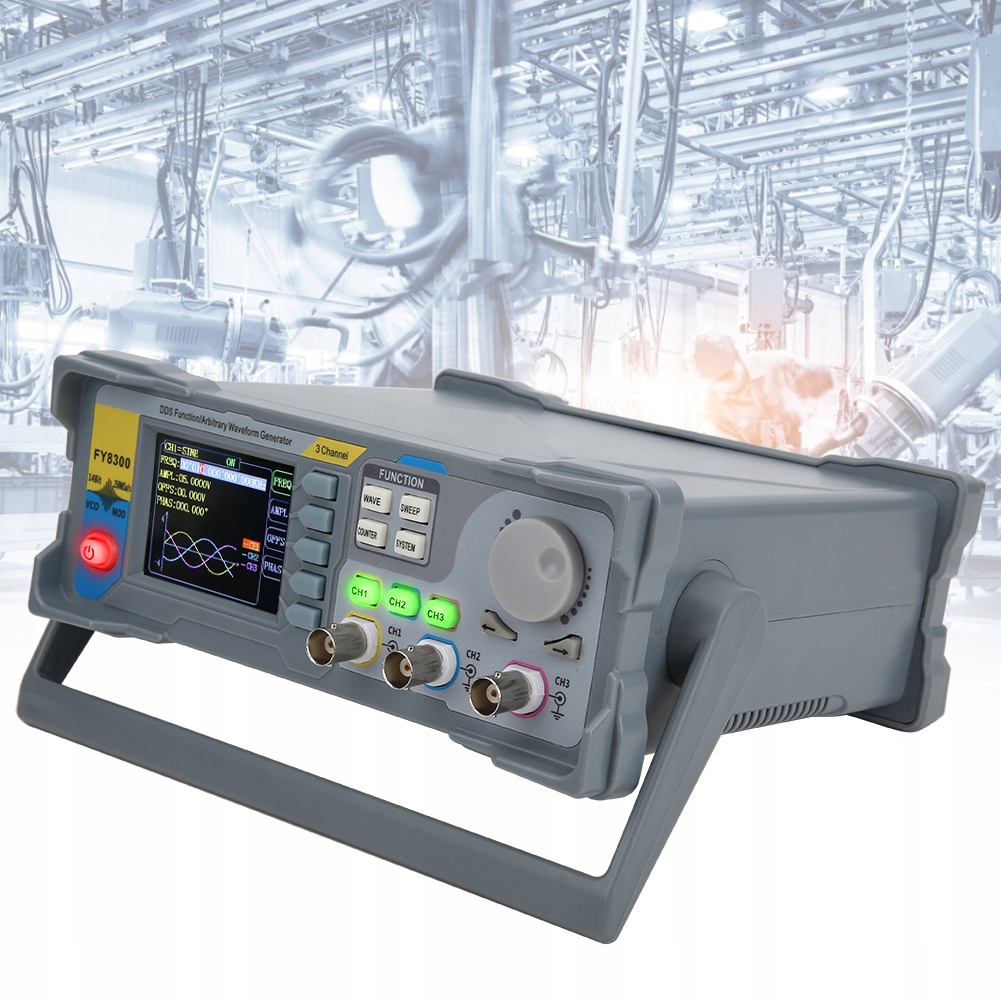

Генератор сигналів 3-канальна функція/сигнал довільної форми 4-канальний EB

Функція:

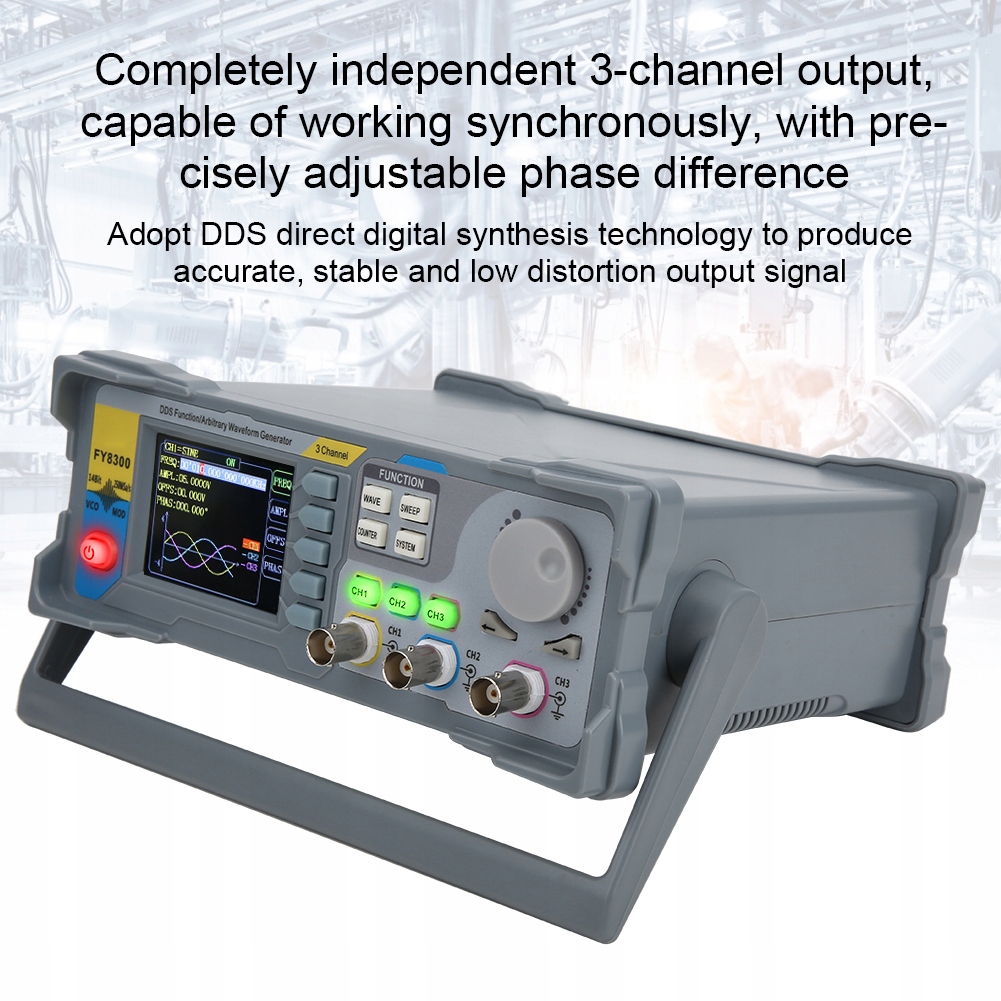

1. Повністю незалежний 3-канальний вихід (еквівалентний трьом незалежним джерелам сигналу), здатний до синхронної роботи, з точною регульованою різницею фаз

2. Використовуйте технологію прямого цифрового синтезу DDS для отримання точного, стабільного вихідного сигналу з низьким спотворенням

3. Розробка настільних комп’ютерів із корпусом із АБС-пластику, що живиться від джерела змінного струму великої напруги

4. Використання 2,4-дюймового (320 x 240) кольорового дисплея зі стабільною продуктивністю

5. Унікальний дизайн операційного інтерфейсу, який може одночасно відображати статус 3-канального виходу

6. Натисніть і утримуйте клавішу OK під час використання, ви можете швидко зберегти інформацію про параметри, що наразі виводиться приладом, і збережені параметри можуть бути автоматично завантажені під час наступного завантаження.

7. Стандартна функція відстеження каналів, коли відстеження ввімкнено, усі параметри 3 каналів можна оновлювати одночасно відповідно до конфігурації користувача

8. Завдяки 64 групам бітів зберігання довільних сигналів кожна група має глибину зберігання 8192 x 14 біт (чим довша глибина зберігання сигналу, тим більше деталей сигналу зберігається, і деталі сигналу можна відновити з високою точністю)

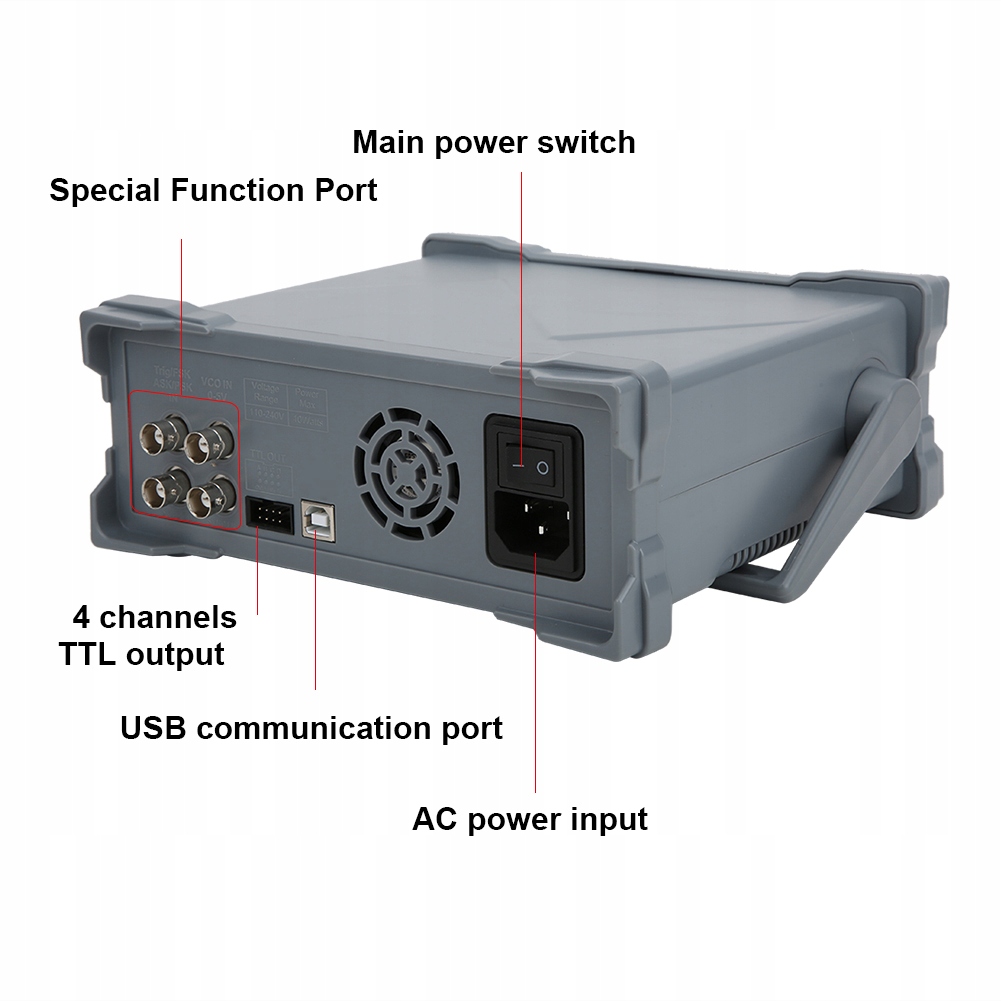

9. Завдяки функції цифрового виведення сигналу він може реалізувати будь-який рівень CMOS з амплітудою 0–12 В

10. Усі параметри можна відкалібрувати за допомогою внутрішніх процедур

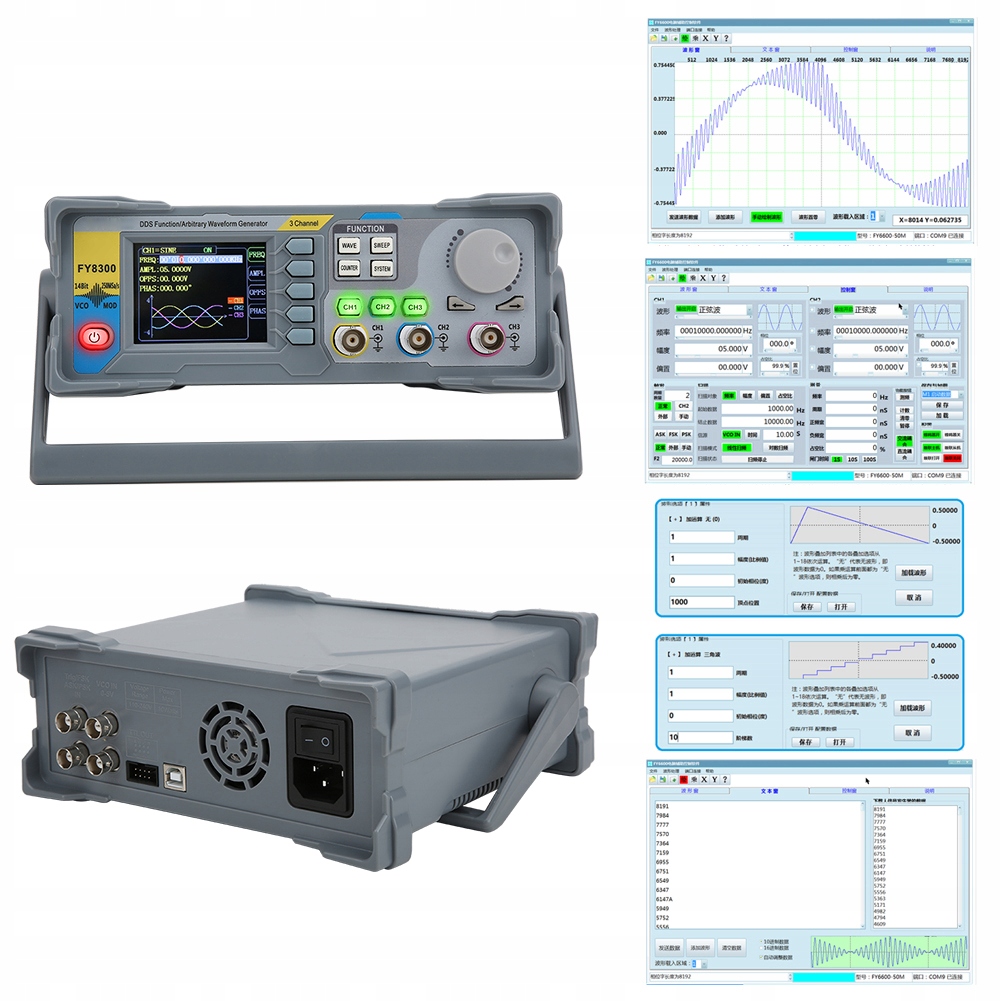

11. Стандартно оснащений потужною функцією редагування довільної форми сигналу, її можна завантажити на вихідну форму сигналу приладу після редагування довільної форми сигналу на ПК

12. Потужна функція зв’язку, якою можна керувати за допомогою комп’ютера

13. Масштабні інтегральні схеми, технологія поверхневого монтажу, висока надійність і тривалий термін служби

14. Вихідний захист підприємства, усі вихідні клеми сигналу можуть працювати понад 60. при короткому замиканні навантаження

Специфікація:

• Тип елемента: Генератор сигналів
• Максимальна вихідна частота: 30 МГц (синусоїда)
• Швидкість дискретизації: 250 мм/с
• Вертикальна роздільна здатність: 14 біт
• Точність частоти: 10-6 порядків Магнітуда
• Діапазон повної роздільної здатності по частоті: 1UHz (0,000001 Hz)
• Амплітуда виходу: максимум, 24 VPP
• Роздільна здатність по амплітуді: мінімум, 1MV (0,001V)
• З функцією зміщення -12V ~ + 12V (швавування обох каналів можна регулювати незалежно, і точність налаштування може досягати 0,01%
• Ширина імпульсу та частота імпульсу безперервно регулюються, діапазон регулювання становить 20ns-1s
• Амплітуду імпульсу можна безперервно регулювати в межах 0-12В, а точність налаштування становить 0,001В
• Діапазон регулювання фази трьох каналів становить 0 ~ 359,99°, і точність налаштування становить 0,01°
• Без обмеження діапазону: частота повного діапазону, пряме цифрове налаштування.
• Сканування функцій: частота, амплітуда, зсув і робочий цикл можуть скануватися окремо. Має два режими сканування: лінійне сканування та логарифмічне сканування. Час сканування може становити до 999,99.
• Зберігання характеристики: може зберігати 20 груп параметрів стану приладу, встановлених користувачем, які можна викликати в будь-який час. сигнали, включаючи 34 фіксовані сигнали та 64 визначені користувачем сигнали.

Список пакетів:

• 1 x генератор сигналів
• 1 x кабель живлення хоста
• 3 x затискач
• 3 x кабель BNC-BNC
• 1 x USB-кабель
