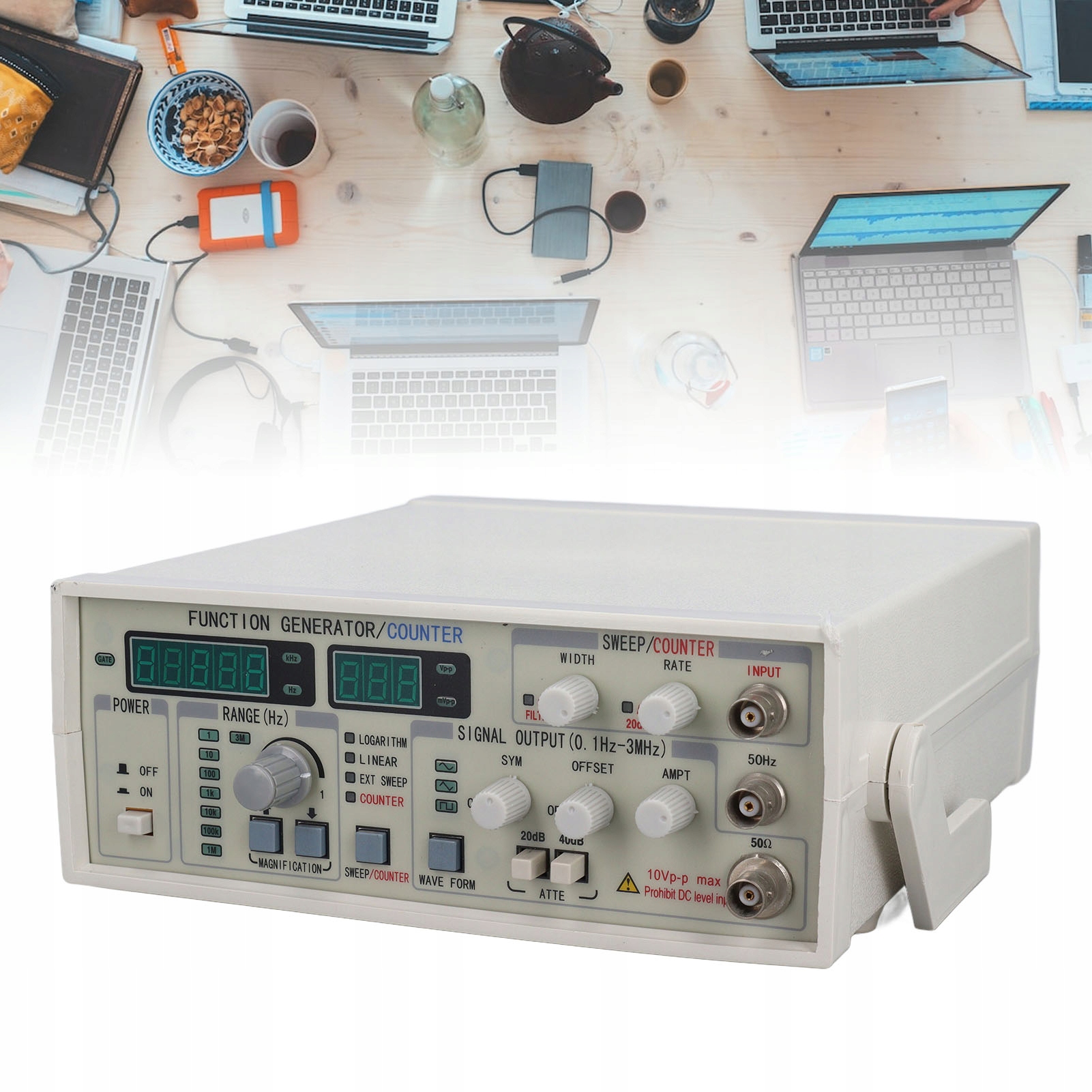

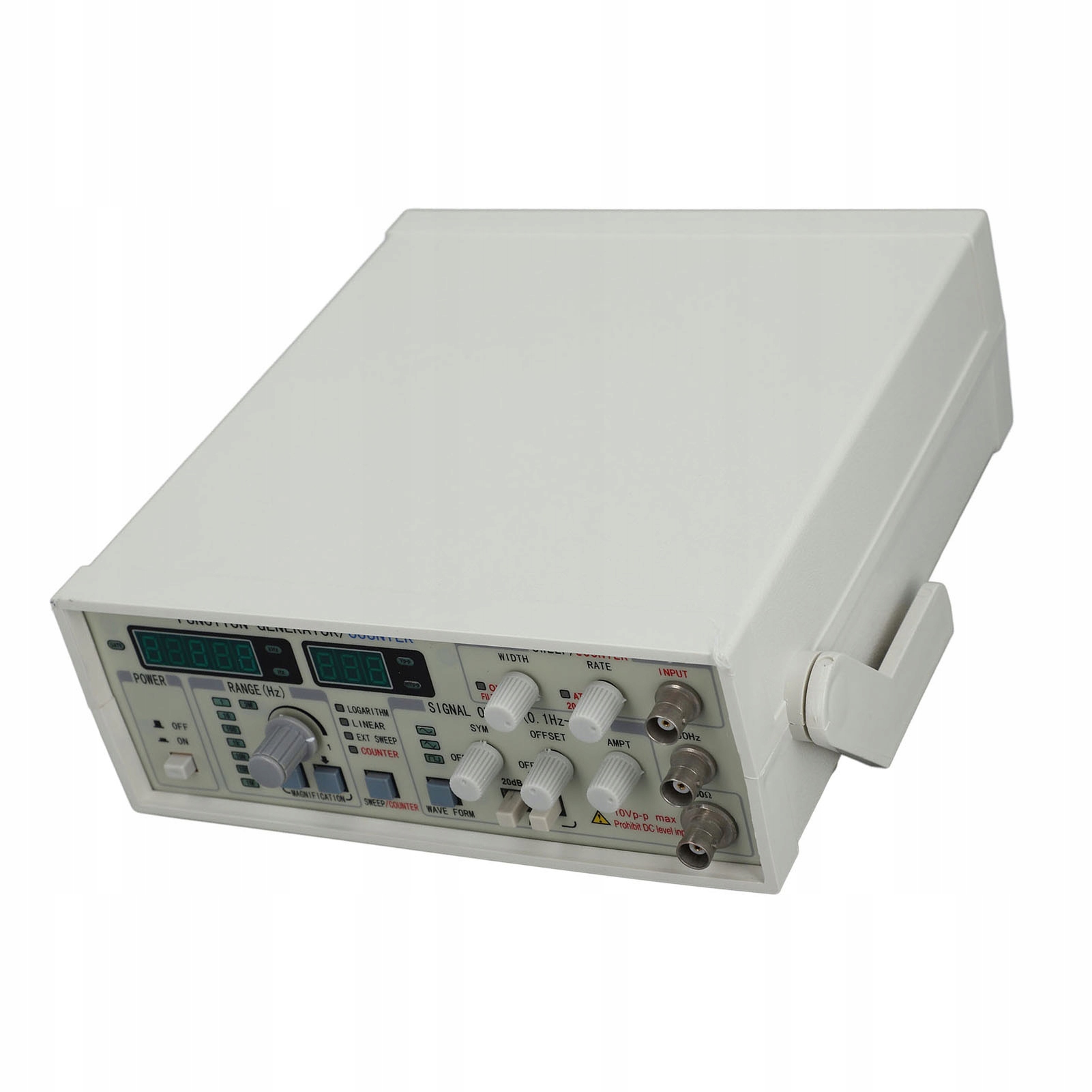

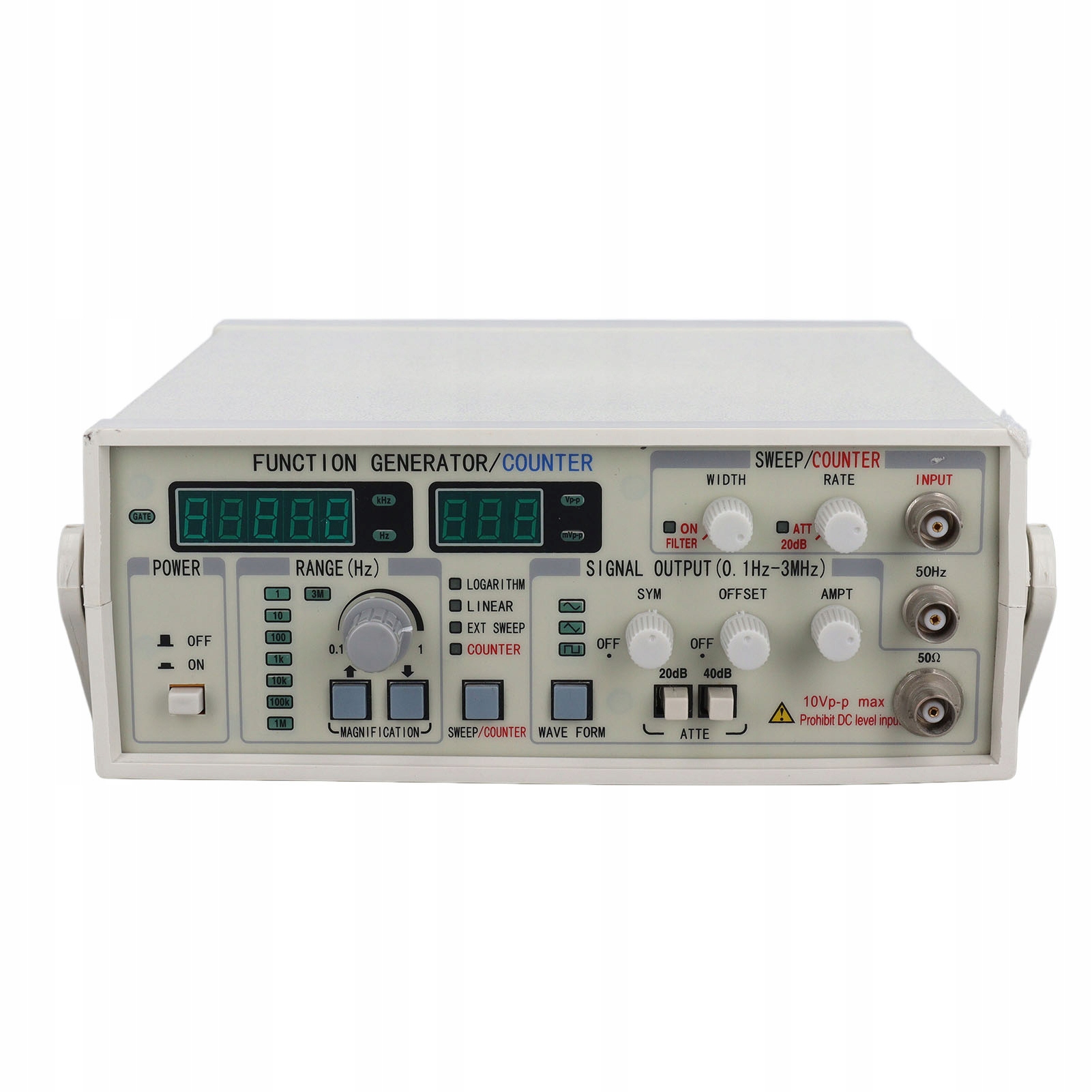

Генератор сигналів Синус лічильник Квадратний трикутник Генератор NX
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 999
Заказывая «Генератор сигналов Синусоидальный счетчик Квадратный треугольник Генератор NX» данное изделие из «Сетевые устройства» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Функція:
1. Генерація сигналу: лічильник функціонального генератора може генерувати безперервні сигнали, сигнали сканування, функціональні сигнали, імпульсні сигнали, одиничні імпульсні сигнали 4 Вт, а також може вимірювати зовнішню частоту.
2. Надійний і практичний: він використовує мікросхему генератора функцій великого прецизійного мікроконтролера, яка характеризується високою надійністю та стабільністю. Підходить для електронних лабораторій, виробничих ліній, освіти, наукових досліджень та інших галузей.
3. Вихідна форма сигналу: цей функціональний генератор підтримує базові форми сигналу, такі як синусоїда, трикутник, прямокутний сигнал і асиметричні сигнали, такі як пилкоподібні хвилі та імпульси. Він має функцію розгортки частоти для всіх форм сигналу.
4. Точна схема: використання LSI та вдосконалених компонентів у точних схемах джерела струму та універсальних схемах захисту виходу забезпечує високу надійність приладу, а вихідний сигнал має високу точність.
5. Сфери застосування: цей лічильник генератора функцій підходить для багатьох сфер, таких як наукові дослідження, освіта, інженерні випробування тощо. Це важливий інструмент для розробки та тестування різних електронних пристроїв.
Специфікація:
- Тип елемента: Генератор функцій
- Матеріал: ABS
- Вихідна частота:
- 0,1 Гц–5 МГц (YD1605);
- 0,1 Гц–10 МГц (YD1610);
- 0,1 Гц–3 МГц (YD1602);
- 0,1 Гц–3 МГц (YD1602P)
- Поділяється на 8 діапазонів протягом десяти років, частота кожного діапазону регулюється потенціометром калібрування частоти.
- Вихідний опір:
- Вихід функції: 50 Ом
- Вихід синхронізації TTL CMOS: 600 (TTL)
- Форма вихідного сигналу:
- Функція виводу: синусоїда, трикутник, квадрат (симетричний або асиметричний вихід)
- Вихід синхронізації TTL CMOS: імпульс (вихід com f100 кГц)
- Вихід синусоїди: один вихід синуса 100 Гц (1 Vp-p 50-100 Гц)
- Вихід амплітуда:
- Вихід функції:
- (1M) Без ослаблення: 1Vp-p-20Vp-p, плавно регулюється
- 20dB затухання: 0,1Vp-2Vp-p, плавно регулюється
- 40dB затухання: 10mVp-p-200mVp-p, постійно регульований
- 60 дБ затухання: 1mVp-20mVp-p, безперервно регульований
- Вихід синхронізації TTL CMOS: TTL: рівень 0 0,8V; 1 рівень 1,8 В (опір навантаження 600).
- CMOS 0 рівень 0,8 В, 1 рівень 5 В-15 В (f100 кГц, опір навантаження 2 К)
- Функція Вихідний рівень постійного струму (зсув) Діапазон налаштувань:
- Закрито або -5В-+5В 10% (50 навантаження). У закритому положенні постійний рівень струму вихідного сигналу становить 0 В ± 0,1 В.
- Коли опір навантаження становить 1 М, діапазон налаштування становить -10В-+10В10%.
- Функція Затухання на виході: 0 дБ, 20 дБ, 40 дБ, 60 дБ (0 дБ означає відсутність затухання)
- Тип вихідного сигналу: частота сигнал, розгортка сигналу, сигнал частотної модуляції (зовнішнє керування)
- Функція Асиметричний вихід Діапазон налаштування (SYM): закритий або (20%-80%) 10%. У закритому положенні вихідний сигнал є симетричним, похибка: 2%
- Режим розгортки:
- Режим внутрішньої розгортки: лінійний або логарифмічний режим розгортки
- Внутрішні характеристики розгортки:
- Час розгортки: 10 мс-5 с 10%
- Ширина розгортки: 1 повна частота діапазону
- Зовнішні характеристики розгортки:
Як використовувати:
- Дотримуйтеся посібника користувача для роботи.
Список пакетів:
- 1 x Генератор функцій
- 1 x Шнур живлення
- 1 x Затискач типу «крокодил»
- 1 x Посібник користувача
