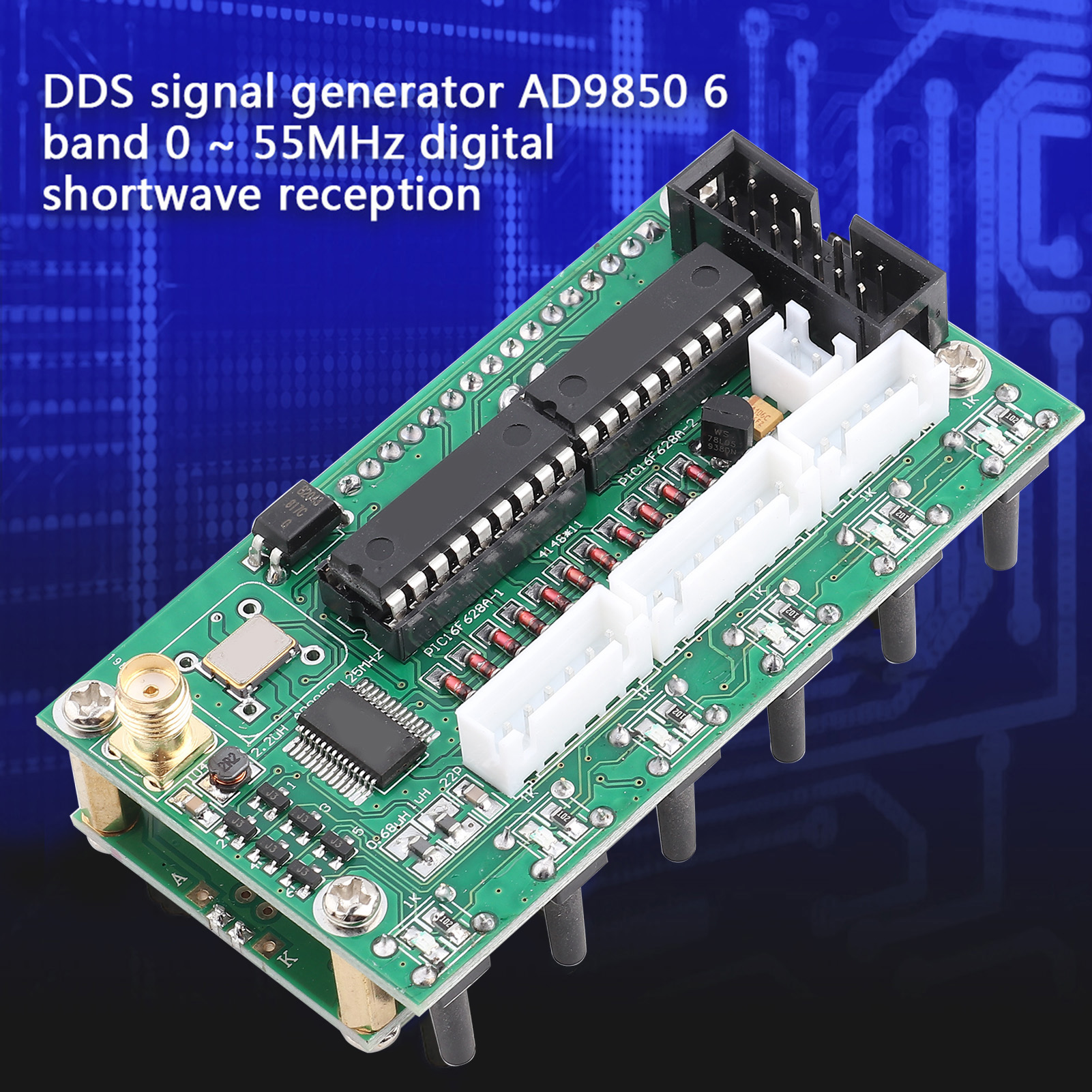

Генератор сигналу DDS AD9850 6 смуг 0 ~ 55 МГц Digital ShortWave Радіо AU

Функція:

1. Це генератор сигналу DDS 0~55 МГц. Він заснований на мікросхемі AD9850 і дуже простий у використанні

2. Підтримка безперервного регулювання 0 ~ 55 МГц із кроком 1 Гц

3. Цей генератор має регулювання напруги 78L05. Вхідний струм при 200 мА, вхідна напруга 8-9 В буде такою самою напругою

4. Вхідну напругу 12 В можна використовувати лише для короткочасних тестів, інакше це спричинить нагрів

5. 1 ~ 6 відповідають 6 діапазонам частот: (3,8, 7, 9, 14, 18 або 21, 27 або 29)

Специфікація:

• Особливості:
• Це генератор сигналу DDS 0~55 МГц. Він базується на мікросхемі AD9850 і дуже простий у експлуатації.
• Підтримує безперервне регулювання 0 ~ 55 МГц із кроком 1 Гц.
• Цей генератор має регулювання напруги 78L05. Вхідний струм 200 МА, вхідна напруга 8-9 В буде ідеальною напругою.
• Вхідну напругу 12 В можна використовувати лише для короткочасних тестів, інакше це призведе до нагрівання.
• 5p/6p Підключіть до кодера відповідно до фотографії. 7п середини підключається до входу цифрової матриці. 14p (8V GND) — джерело живлення 8V від головної плати. Якщо він живиться від материнської плати, DDS не потребує незалежного джерела живлення.
• 1 ~ 6 відповідає 6 частотним діапазонам: (3,8, 7, 9, 14, 18 або 21, 27 або 29).
• ISB, USB, CW — це три варіанти режиму.
• DT — це сигнал від материнської плати.

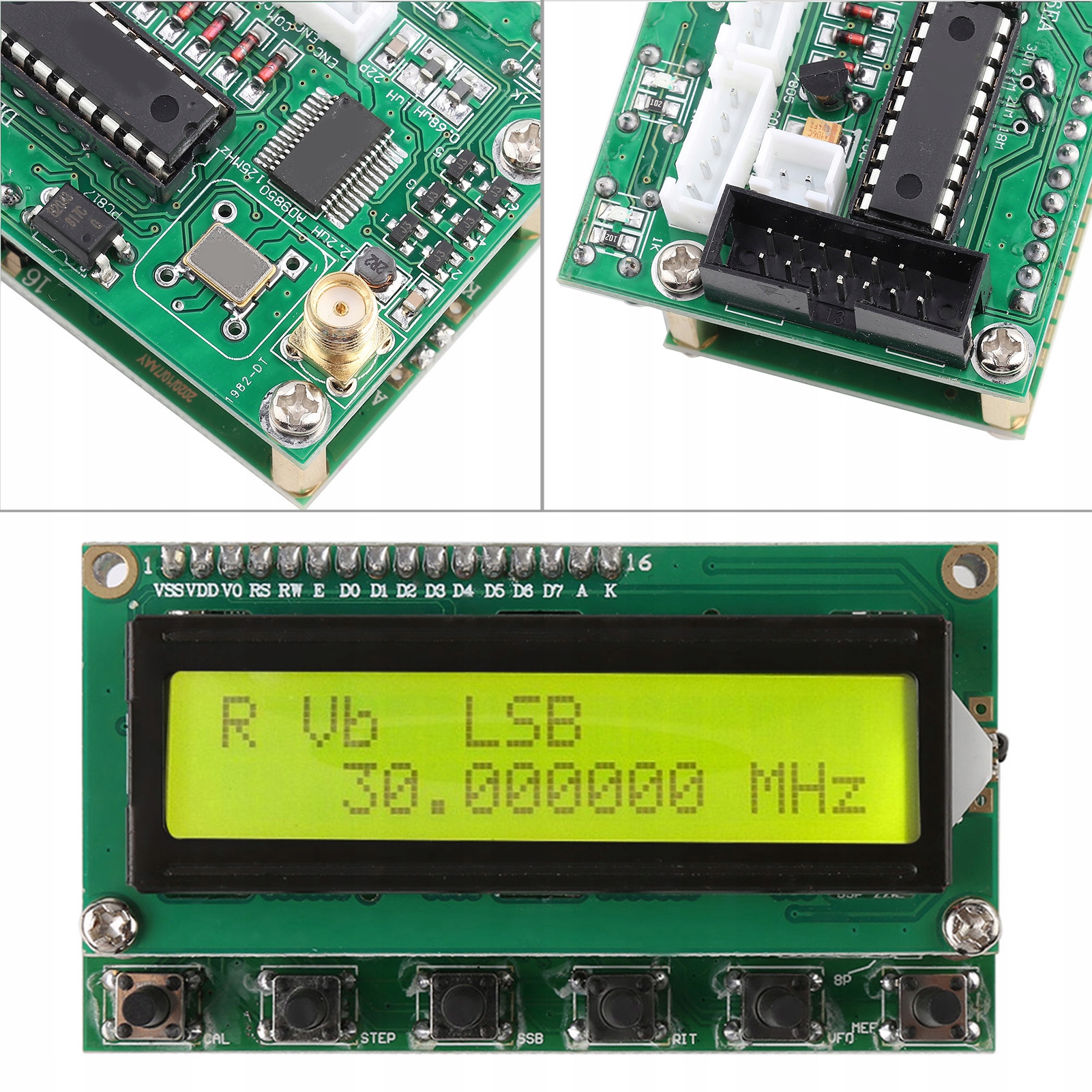

• Клавіші та інтерфейси підключення:
• ENC: Перемикач кодера
• MEM: Перемикання режиму пам’яті
• VFO: Передача з VFO A на VFO B або з VFO B на VFO A.
• SSB: Зміна режиму роботи: циркулює з USB, LSB, AM, CW тощо...
• RIT: Точне налаштування частоти прийому
• CAL: Налаштування функцій
• KB-1 і KB-2 мають загальний контакт, але він не GND.
• Як працювати:
• Натисніть Cal, увімкніть живлення, а потім увійдіть до екрана налаштування. Release/Release Cal.
• Відповідь: Увімкнути 6xRefcle: налаштування режиму годинника мікросхеми, налаштувати параметр кодування частоти. AD9851 встановлено на 6-кратну частоту, AD9850 встановлено на 1-м’яку частоту. Натисніть Cal, а потім швидко відпустіть, щоб перейти до наступного кроку B.
• B: DDS-System-CLK: установіть робочу частоту. Використовуйте перемикач кодера, щоб налаштувати значення. Дотримуйтеся клавіші Step. AD9851 встановлено на канал множення осцилятора 6, AD9850 встановлено на фактичний метод виведення генератора. Натисніть Cal, а потім швидко відпустіть, щоб перейти до кроку C.
• C: Min_RX_DDS_FREQ: Встановлює мінімальну робочу частоту. Використовуйте перемикач кодера, щоб налаштувати значення та відповідно до клавіші Step. Натисніть Cal, а потім швидко відпустіть, щоб перейти до кроку D.
• D: MAX_RX_DDS_FREQ: Встановлює максимальну робочу частоту. Використовуйте перемикач кодера, щоб налаштувати значення та відповідно до клавіші Step. (Доречно менше 60 МГц). Натисніть Cal, а потім швидко відпустіть, щоб перейти до кроку E.
• E: SSB_Offset: Точне налаштування режиму роботи SSB. Використовуйте перемикач кодера, щоб налаштувати значення та відповідно до клавіші Step. Натисніть Cal, а потім швидко відпустіть, щоб перейти до кроку F.
• F: CW_Offset: Точне налаштування для режиму роботи CW. Використовуйте перемикач кодера, щоб налаштувати значення та відповідно до клавіші Step. Натисніть Cal, а потім швидко відпустіть, щоб перейти до кроку G.
• G: offset_freq: установіть частоту зміщення. напр. Встановіть 9 МГц або 10,7 МГц, використовуйте перемикач кодера, щоб відрегулювати значення відповідно до клавіші Step. Натисніть Cal, а потім швидко відпустіть, щоб перейти до кроку H.
• H: множник: установіть множення для частоти. Його потрібно встановити на 1, натисніть Cal, а потім швидко відпустіть, щоб перейти до кроку I:
• I: на екрані відображається слово «Зберегти», автоматично зберігається вищевказане налаштування та повертається до нормальної роботи.
• Технічні характеристики:
• Вага: 115 г
• Розмір: прибл. 8,2 x 4,5 см/3,2 x 1,8 дюйма
• Примітки:

1. Система DDS CLK: можна використовувати тестер частоти, щоб отримати генератор на 30 МГц, помножити перевірене значення на 6, а потім помістити тут помножене значення. Якщо
