Гідроциліндр з ходом 700 мм з гніздом і двома кріпленнями Φ40 мм

СКРАВ-МЕТ КОД: [7377]

Виробник: SM-G (SKRAW-MET GROUP )< /h1>

_____________________________________________________________________

Це варто знати, обираючи постачальника приводів

Фотографії та на малюнках показано лише зовнішній вигляд приводів. Всередині приховані найважливіші елементи, які впливають на якість і правильну роботу приводу протягом тривалого часу (посилені ущільнення, сальник, шатун і високоякісна труба). Усі наші приводи забезпечують найвищу якість цих елементів. Вибираючи продукт із нашого асортименту, ви робите вдалий і мудрий вибір.

Циліндр вантажопідйомністю до 5 тонн, який встановлюється в причепи, фургони та спеціалізовані транспортні засоби із заднім перекиданням.

Гідроциліндр ідеально підходить для гідравлічних приводів. машин і пристроїв.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Слово про телескопи

Телескопічні циліндри складаються з кількох послідовно розширених сегментів - хромованих циліндричних гільз. Це дозволяє збільшити подовження приводу порівняно з його загальною довжиною в складеному стані.

Телескопи є приводами односторонньої дії. Подовження починається з подачі гідравлічного масла під тиском. Повернення приводу відбувається завдяки дії розподільника, який скидає тиск із системи - падіння відбувається під дією сили тяжіння, найчастіше під впливом ваги вантажного ящика.

Щоб запобігти пошкодженню захисту рукава, спричиненому надмірним тиском під час максимального висування приводу, слід використовувати захист (мотузковий, гідравлічний або електричний запірний клапан).

Колодязь- обраний привод, розташований у центрі конструкції, забезпечує Кут нахилу вантажного боксу від 40 до 45 градусів.

Залежно від типу вантажу, який транспортується, ви можете вибрати цей кут самостійно - таблиця нижче може бути корисним:

ТАБЛИЦЯ ВИБОРУ ТЕЛЕСКОПІЧНОГО ПРИВОДУ

(ТАБЛИЦЯ ХІДУ, НЕОБХІДНОГО ДЛЯ НАХИЛУ ПРИЧЕПА НА БАЖАНИЙ КУТ°)

DP - відстань між кріпленням циліндра та петлями причепа в [мм] ( DP = 1 /2S )

a ° - кут нахилу кузова причепа

C - хід приводу в мм

S = DP*2

Технічні характеристики:

3-ступінчастий привод

• Привід встановлено на монтажні шпильки діаметром 40 мм
• Довжина приводу в складеному вигляді: 395 мм
• li>
• Хід поршня: 700 мм
• Загальна довжина циліндра після розгортання: 1095 мм
• Діаметр привод: 95 мм. поршневий шток: 0,5 м/с

  Початковий тиск: 0,5 МПа

  Максимальний робочий тиск: 160 бар

  Потреба в мастилі: 2,5 л

  Допустима температура навколишнього середовища від -40 до +60 ℃

  Допустима температура масла -15 +80 ℃

  Тип сальника: з різьбленням, угвинченим у трубу

  Поршневий шток: хромований

  Рідкий тип: гідравлічне масло на основі мінерального масла

Кріплення циліндра Φ40мм

Кріплення суцільне.

Використовується для кріплення циліндрів або люльки до рами автомобільного причепа за допомогою гвинтів, або може бути звареним.

Кріплення ідеально відповідає нашим приводам і рокерам.

Технічні характеристики:

Ширина отвору 40 мм,

Діаметр отвору Монтажні отвори 14 мм,

Кріплення складається з двох елементів.

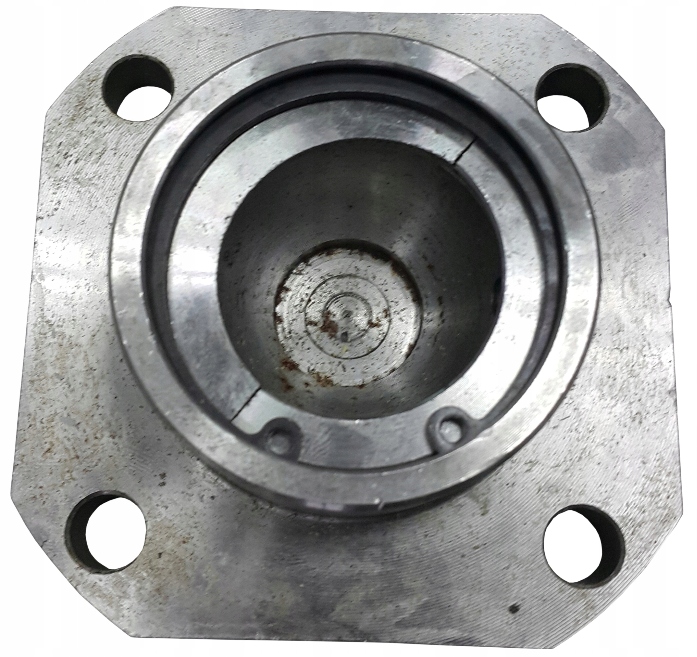

Гніздо Φ45 мм для гідроциліндра

Гніздо призначене для приводів, що використовуються в причепах, автомобілях, напівпричепах, сільськогосподарських машинах із самоскидом.

Можна використовувати у сільському господарстві, садівництві, лісовому господарстві, будівництві та промисловості в широкому розумінні.

Технічні характеристики:

• Гніздо для м'яча діаметром 45 мм
• Гніздо має 4 отвори fi 11 мм
• Висота гнізда 43 мм
• відстань між отворами 69 мм

Закріплений двома втулками плюс кільце seger.

Гніздо змащено каламітом.

Увага! Фотографії є ​​ілюстративними, товар може дещо відрізнятися візуально в залежності від поставки, але це не впливає на його параметри та технічні характеристики!
