Польський гідроциліндр з ходом 1050 мм з гніздом і двома кріпленнями Φ40 мм

SKRAW-MET КОД: [7384]

Виробник: SM-G (SKRAW MET GROUP)

Символ: ST-5.1050

Увага! Ілюстративне фото, товар може трохи відрізнятися візуально в залежності від поставки, але це не впливає на його параметри та технічні характеристики!

Це варто знати при виборі постачальника актуатора

Фото та малюнки показати тільки зовнішній вигляд приводів. Всередині приховані найважливіші елементи, які впливають на якість і правильну роботу приводу протягом тривалого часу (посилені ущільнювачі, сальник, шток поршня і високоякісна труба). Усі наші приводи забезпечують найвищу якість цих елементів. Вибираючи товар із нашого асортименту, ви робите вдалий і мудрий вибір, а товари походять від польської фабрики.

SKRAW -METє багаторічним лідером у виробництві актуаторів. Завдяки своєму досвіду використовує лише посилені ущільнювачі польського виробництва, що забезпечує найвищу якість на ринку та надійність протягом багатьох років!

У нашому на інших аукціонах ви знайдете посилені ущільнювачі як ремонтний набір для цього циліндра.

_____________________________________________________________________

Завдяки своїй структурі використовується в самоскидних причепах із перекиданням на 3 сторони (ззаду та збоку).

Привід встановлюється в причепах, вантажівках та спеціалізованих транспортних засобах доставки.

Гідроциліндр ідеально підходить для машин та пристроїв з гідравлічним приводом.

Його можна використовувати в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Слово про телескопи

Телескопічні циліндри складаються з кількох послідовно розширених сегментів - хромованих циліндричних гільз. Це дозволяє збільшити подовження приводу порівняно з його загальною довжиною в складеному стані.

Телескопи є приводами односторонньої дії. Подовження починається з подачі гідравлічного масла під тиском. Повернення приводу відбувається завдяки дії розподільника, який скидає тиск із системи - падіння відбувається під дією сили тяжіння, найчастіше під впливом ваги вантажного ящика.

Щоб запобігти пошкодженню захисту рукава, спричиненому надмірним тиском під час максимального висування приводу, слід використовувати захист (мотузковий, гідравлічний або електричний запірний клапан).

Колодязь- вибраний привод, розташований у центрі конструкції, забезпечує кут нахилу вантажного ящика від40 до 45 градусів.

Залежно від типу вантажу, який транспортується, ви можете вибрати цей кут самостійно – наведена нижче таблиця може бути корисною:

ТАБЛИЦЯ ВИБОРУ ТЕЛЕСКОПІЧНОГО ПРИВОДУ

(ТАБЛИЦЯ ХОДУ, НЕОБХІДНОГО ДЛЯ НАХИЛУ ПРИЧЕПА НА БАЖАНИЙ КУТ°)

DP - відстань між кріпленням циліндра та петлями причепа в [мм] ( DP = 1 /2S )

a ° - кут нахилу кузова причепа

C - хід приводу в мм

S = DP*2

Технічні характеристики:

• П'ятиступінчастийДвадцятиступеневий
• Довжина приводу в стані спокою: 388 мм
• Хід кулінатора: 1050 мм
• Довжина приводу в повному розкладі: 1438 мм
• Діаметр кулінатора: 125 мм
• Масляне з'єднання, внутрішня різьба: M22x1,5

Потреба в мастилі: 5 літрів

Максимальний робочий тиск: 160 бар

Початковий тиск: 0,5 МПа

Швидкість висування/складання поршня: 0,5 м/с

Допустима температура навколишнього середовища: -40 ℃ до +60 ℃

Допустима температура масла: -15 ℃ до +80 ℃

Тип сальника: різьблення, що вкручується в трубу

Поршневий шток:хромований

Тип рідини: гідравлічна олива на основі мінерального масла

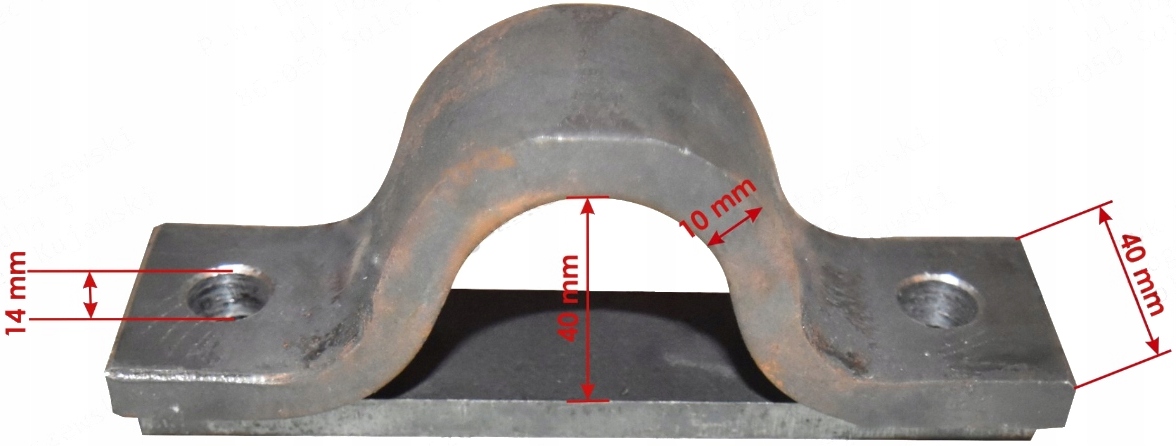

Кріплення циліндра Φ40 мм

• Кріплення суцільне.
• Використовується для кріплення циліндрів або люльки до рами автомобільного причепа за допомогою гвинтів, а також може бути зварений.
• Кріплення ідеально підходить до наших приводів і коромисел.

Технічні характеристики:

• Ширина отвору 40 мм,
• Діаметр отвору 14 мм, монтажні отвори,
• Кріплення складається з двох елементів.
