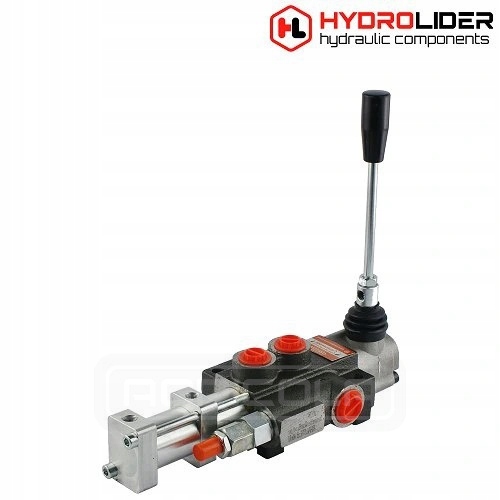

Гідравлічний дистриб'ютор 1 P40

Пневматично керований або важіль

Виробництво:

Оригінальний продукт бренду HydroLider, Символ виробника: 1.10.00.110

Застосування:

gydaulic in Induality, як і/б>. Використовується в транспорті, сільському господарстві, садах, лісовому господарстві, будівництві та промисловості.

Використовується в транспортних засобах та машинах, які мають пневматичну систему, оснащену контролером, здатним керувати гідравлічним дистриб'ютором.

Дані Технічні:

Рекомендоване потік нафти гідравлічної системи: 0 - 40 л/хв.

Контроль вибірки: 2 -сторінка Закон.

Ручне управління:

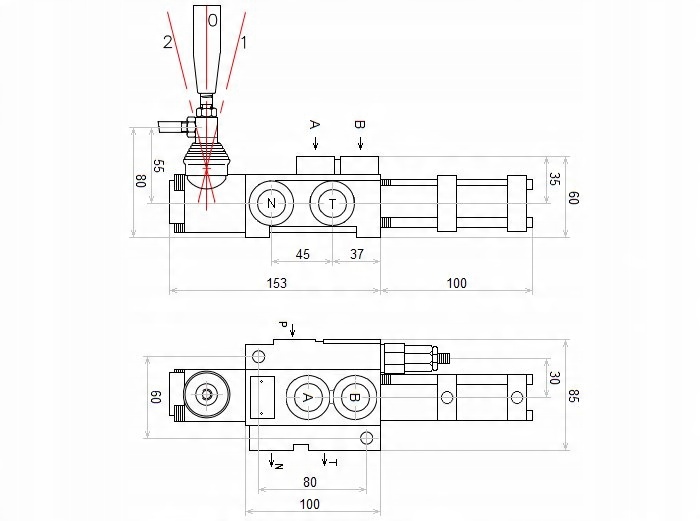

Три -позиція важеля (1 - 0 - 2), на весну, тобто вона повертається до вертикальної:

• Позиція 0 Нейтральна (Важільне встановлення вертикалі) Портонос приводу.
• Робоча позиція (важелі в передовій косою позиції) поршневих робіт.
• Робоча позиція (важіль встановіть діагональний поршень) прихований привід.
• Робоче положення (пневматичний тиск на перший порт) поршневого стрижня приводу.
• Робоче положення (пневматичний тиск на другий порт) поршня приховує.

з правого боку гідравлічна діаграма партнера:

Параметри в гідравлічній системі:

Підключення:

• Постачання живлення (P1, P2): Внутрішня потік BSP 1/2 ''
• Повернення до резервуару (T1, T2): внутрішня нитка BSP 1/2 ''
• /b)
• Серійне з'єднання (n): Внутрішня нитка BSP 1/2 "

Діапазон мови:

• Максимальний тиск на джерело живлення: 250bar
• Максимальний тиск на повернення: Збільшення потоку:

  180 бар при 10 л/хв

  190 бар при 20 л/хв

  200 бар при 30 л/хв

  210 при тиску 40 л/хв можна знайти в розділі Манометри - Вимірюючи тиск, запустившись. Зміна обертання 30BAR. -15 C to +80 C

parameters in the system in the system Pneumatic:

Connection:

• Ports 1 and 2, internal thread in the body: BSP 1/8 "

pressure range:

• recommending air pressure 5 - 10 бар
