2-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗПОДІЛЬНИК P40

КЕРУВАННЯ КАБЕЛЯМИ І ДЖОЙСТИКОМ

Виробництво:

Оригінальний продукт торгової марки Badestnost Болгарія, символ виробника: 02P40 A1A1 GV1; символ: 1.10.30.020

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісництві, будівництві та промисловості в широкому розумінні.

Розподільник адаптований до різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, зубри, циклопи, навантажувачі HDS, будівництво машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічним керуванням.

Використовується скрізь, де з міркувань безпеки, кращого комфорту управління або необхідності підтримувати чистоту необхідно встановити розподільник поза кабіною. У салоні залишається лише блок керування, напр. джойстик, який підключається до розподільника через кабелі.

Технічні дані:

Рекомендована витрата масла в системі: 0 - 40 л/хв. Приклад керування: два приводи подвійної дії.

Можливість послідовного підключення до існуючої системи (потрібна натискна муфта).

Керування:

Обидва повзунки мають три позиції (1 - 0 - 2), підпружинені, тобто вони повертаються в нейтральне положення, коли ми відпускаємо джойстик. У нейтральному положенні масло йде в перелив і насос розвантажується.

Рекомендується керувати п'ятипозиційним джойстиком (1 - 2 - 0 - 3 - 4):

• Нейтральне положення 0 (джойстик вертикально), поршневі штоки обох приводів нерухомі - масло йде в перелив.
• Робоче положення. 1 (важіль джойстика встановлено похило вперед) поршневий шток першого приводу висувається.
• Робоче положення 2 (важіль джойстика встановлено в діагональному положенні назад) шток поршня першого приводу втягується.
• Робоче положення 3 (важіль джойстика встановлено в діагональному положенні ліворуч) шток поршня другого приводу висувається.
• Робоче положення 4 (важіль джойстика поставлено в косе положення вправо), шток поршня другого приводу втягується.

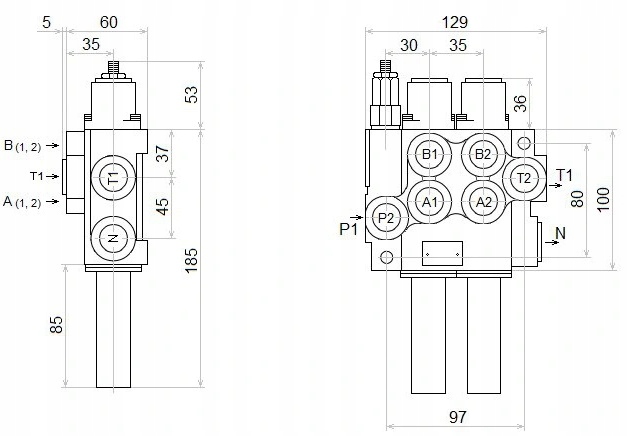

З правого боку гідравлічна схема пропонованого розподільника:

Підключення:

• Подача від насоса (P1, P2): BSP 1/2'' внутрішня різьба
• Повернення до резервуара (T1, T2): BSP 1/2'' внутрішня різьба
• Секції (A1, A2, B1, B2): BSP 3/8'' внутрішня різьба
• Послідовне з’єднання (N): BSP 1/2" внутрішня різьба

Діапазон тиску:

• Максимальний тиск подачі: 250 бар
• Максимальний тиск у зворотній лінії: 50 бар
• Максимальний тиск на секціях: 300 бар

Тиск відкриття переливного клапана збільшується пропорційно зі збільшенням потоку:

180 бар при 10 л/хв

190 бар при 20 л/хв

200 бар при 30 л/хв

210 бар при 40 л/хв

Набори для точного вимірювання тиску можна знайти в розділі Манометри - вимірювальні набори

Рекомендується перевірити та встановити відповідний тиск перед запуском.

Можливість зробити саморегулювання, зміна повного оберту на 30 бар.

Типи масла, рекомендовані AGRICOLA:

• Рідша, високоякісна олія: LOTOS AGROL BOXOL 26

Рекомендований діапазон температур масла:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C

Важливо!!!

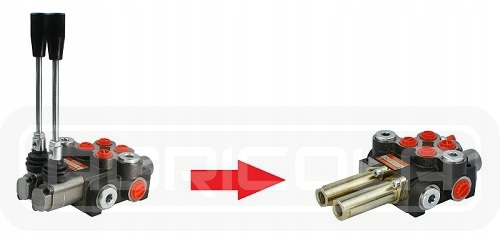

Трубки, які потрібно загвинтити, надсилаються окремо в одному пакеті. Щоб пристосувати розподільник для керування кабелями, необхідно прикрутити комплекти кабелів. Встановлення дуже просте та не потребує додаткових інструментів.
