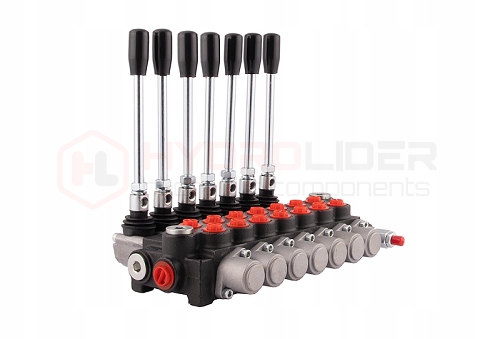

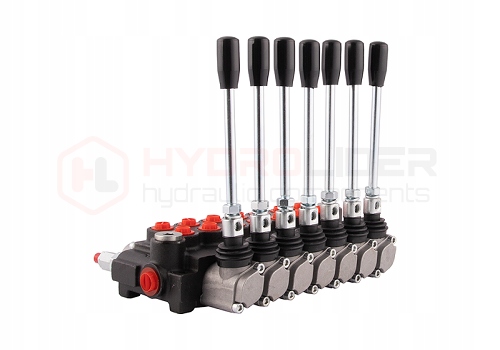

Hydraulic distributor 7 section P40A1A1A1A1A1A1A1A1GKZ1

with a set of connections with the m16x1.5

production:

original product Hydrolider, symbol: symbol: symbol: 1.10.01.070.1616

Застосування:

адаптовано для управління одним -розвиненим або двостороннім циліндром. Він має вихід тиску n, необхідний для послідовних з'єднань або для монтажу дистриб'ютора як іншого в існуючій системі.

Дистриб'ютор, призначений для різних типів машин, таких як сільськогосподарська техніка, трактори, розпилювачі, повороти, циклопи, навантажувачі HDS, будівельні машини, зарядні пристрої, екскаватори, солодощі, промислові машини та інше контрольоване обладнання.

Технічні дані:

• Мінімальний потік: 1 л/хв
• Максимальний потік: 20 л/хв.
• КОНТРОЛЬ: ОДИНИ -розбіжні або подвійні циліндри
• Кількість розділів: 7

• 1/2 "
  • потік у корпусі після повернення [t]:
  • потік у корпусі. Тіло [a/b]: g 3/8 "
  • gwent в корпусі тиску Nawjście [n]: g 1/2"

Контроль та принцип роботи:

Кожен трьох -позиціональний важіль (1 - 0 - 2), на пружині, який автоматично повертається з робочого положення до нейтрального вихідного положення

• Позиція 0 (Важіль встановлює вертикаль) Порад циліндра - це олія, що передається.
• положення 1 (важіль встановлений у косий положення) поршневі стрижні.

Умови праці:

• Адаптовано для роботи всередині та зовні
• Допустима температура навколишнього середовища: -40 С до +60 С
• Допустима температура масла: -15 С до +80 С
• Рекомендується гідравлічна олія на основі мінеральної олії, наприклад,. HL 32, HL, HL 46

• Maximum pressure on the power supply: 315 bar
• Maximum pressure on the return: 50 bar
• maximum pressure on the sections: 300 bar

factory setting of the transfer valve:

• 170 бар при 10 л/хв
• 180 бар при 20 л/хв

Налаштування клапана переповнення:

набори для точного вимірювання тиску ви знайдете на інших аукціонах Allegro під назвою «Вимірювальні набори». Рекомендується перевірити та встановити відповідний тиск перед запуском. Можливість незалежного коригування, повна коротка зміна на 30 бар.

Набір з'єднань та з'єднань зі зміями:

Усі з'єднання, пропоновані в наборі, мають ущільнювач NBR, що забезпечує щільне з'єднання з розподільником. На стороні гідравлічного кабелю з'єднання має 24 ° розетку, пристосовану до шлангів, вирізаних на кінцях DKOL, DKOL-90, DKOL-45 з типовим конусом затискання на 24 °. Зв'язок з шлангами не потребує додаткової герметизації.

• Вихідний потік на джерело живлення [P]: M16x1.5
• Потік виходу при поверненні [t]: m16x1.5
• Вихід у розділі [a/b]: m16x1.5
