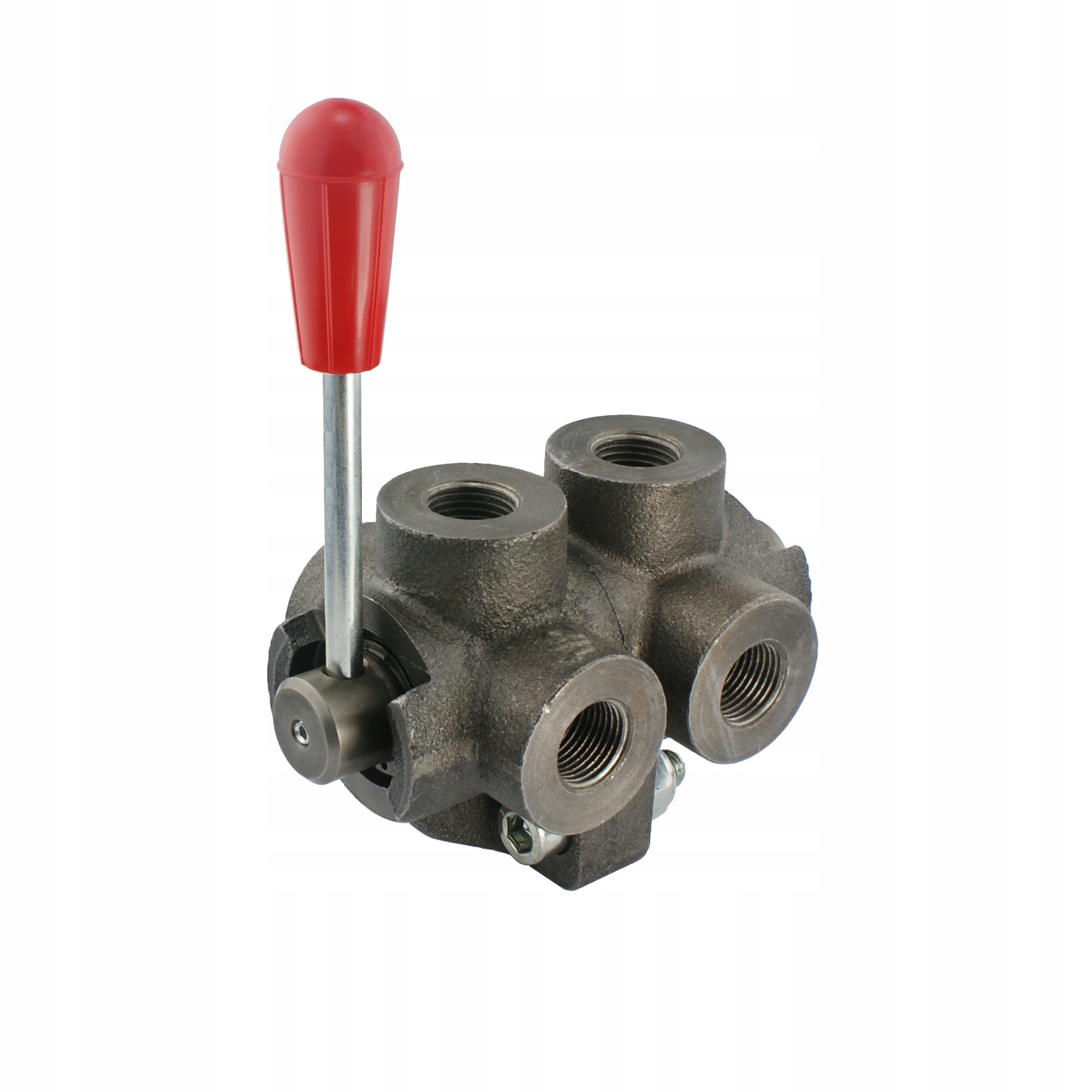

6-ХОДОВИЙ ШАЛЬОВИЙ ГІДРАВЛІЧНИЙ КРАН

ТИП 6/2 1/2" НОРМАЛЬНО ВІДКРИТИЙ

Виробництво:

Оригінальний італійський продукт бренду Oleodinamica Marchesini, символ: DF 6 1/2"; 1.35.26.123

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісовому господарстві, будівництві та промисловості в цілому.

Встановлений на одній секції в розподільнику, він дозволяє перемикати керування між двома гідроциліндрами простої або подвійної дії, а також між двома двигунами гідравлічний.

Принцип роботи:

6-ходовий клапан із 3-позиційним важелем — це не що інше, як два 3-ходові клапани, скручені разом в один клапан, що має загальний повзун і загальний важіль керування. Завдяки такій конструкції клапан дозволяє перемикати напрямок потоку на двох паралельних гідравлічних лініях.

У той час як настройка клапана відкриває потік від P і P1 до ресиверів A і B, у цей час A1 і B1 перекриваються. Поворот важеля на 90° має протилежний ефект.

Нормально відкритий клапан. Встановлення важеля в середнє положення дозволяє маслу вільно текти між лініями P, A і B, а також між P1, A1 і B1.

Підключення:

Підключіть P і P1 до ліній електропередач, напр. секцію в колекторі, з’єднайте A і B з першим ресивером, напр. привод або гідравлічний двигун, підключіть A1 і B1 до другого приймача, напр. привод або гідравлічний двигун.

Технічні дані:

Максимальний потік: 60 л/хв. Кількість гідравлічних отворів у корпусі: 6 Внутрішня різьба в корпусі: [BSP] 1/2" Матеріал корпусу: чавун Максимально допустимий тиск: 250 бар Вага: 2,628 кг

Температура діапазон і тип масла:

Допустима температура навколишнього середовища: від -40 C до +60 C Допустима температура масла: від -15 C до +80 C Тип масла: мінеральне гідравлічне масло на масляній основі

Гідравлічна схема 6/2 нормально відкритого клапана (фото):
