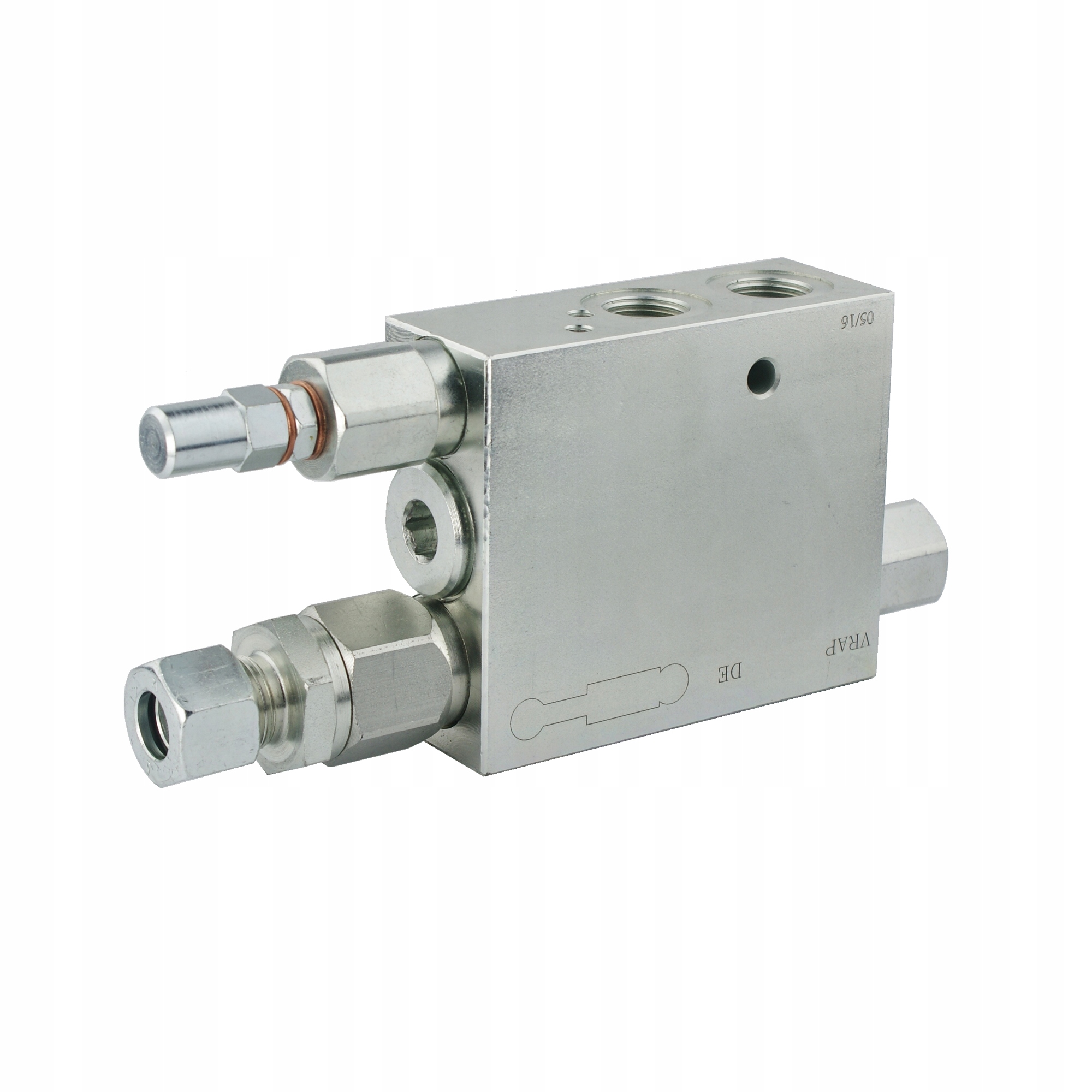

ГІДРАВЛІЧНИЙ КЛАПАН

ПЛУГ ОБОРОТНИЙ ОДНОЦИЛІНДРОВИЙ

ТИП: VRAP 80/100 3/8"

Виробництво:

Оригінальний продукт марки Hydrolider, символ: 1.35.51.011

Застосування:

Широко використовується в гідравлічних системах в сільське господарство та садівництво, лісове господарство, будівництво та широке розуміння промисловості.

Клапан для гідравлічного циліндра в оборотних плугах, використовується в усіх 2, 3 або 4-х бороздних плугах, у яких внутрішній діаметр циліндра в циліндрі дорівнює між 60 - 80 мм (зовнішній діаметр між 70 - 100 мм).

Принцип роботи:

Вентиль, у відповідний момент, автоматично перемикається напрямок потоку масла, змінює рух приводу і, таким чином, обертовий рух плуга Оснащений зворотним клапаном, який забезпечує фіксацію плуга у встановленому положенні.

З’єднання:

Під’єднайте C1 до штока поршня приводу, а C2 – до поршня приводу. Підключіть P і T до розеток на тракторі або до секції в гідророзподільнику.

Технічні дані:

• Кількість гідравлічних отворів : 4
• Внутрішня різьба в корпусі [BSP]: 3/8''
• Матеріал: оцинкована сталь
• Максимальний допустимий тиск: 400 бар
• Максимальне налаштування перемикаючого клапана: 250 бар
• Заводське налаштування перемикаючого клапана: 150 бар

Температурний діапазон і тип масла:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
• Тип масла: мінеральне масло гідравлічна олива на основі
