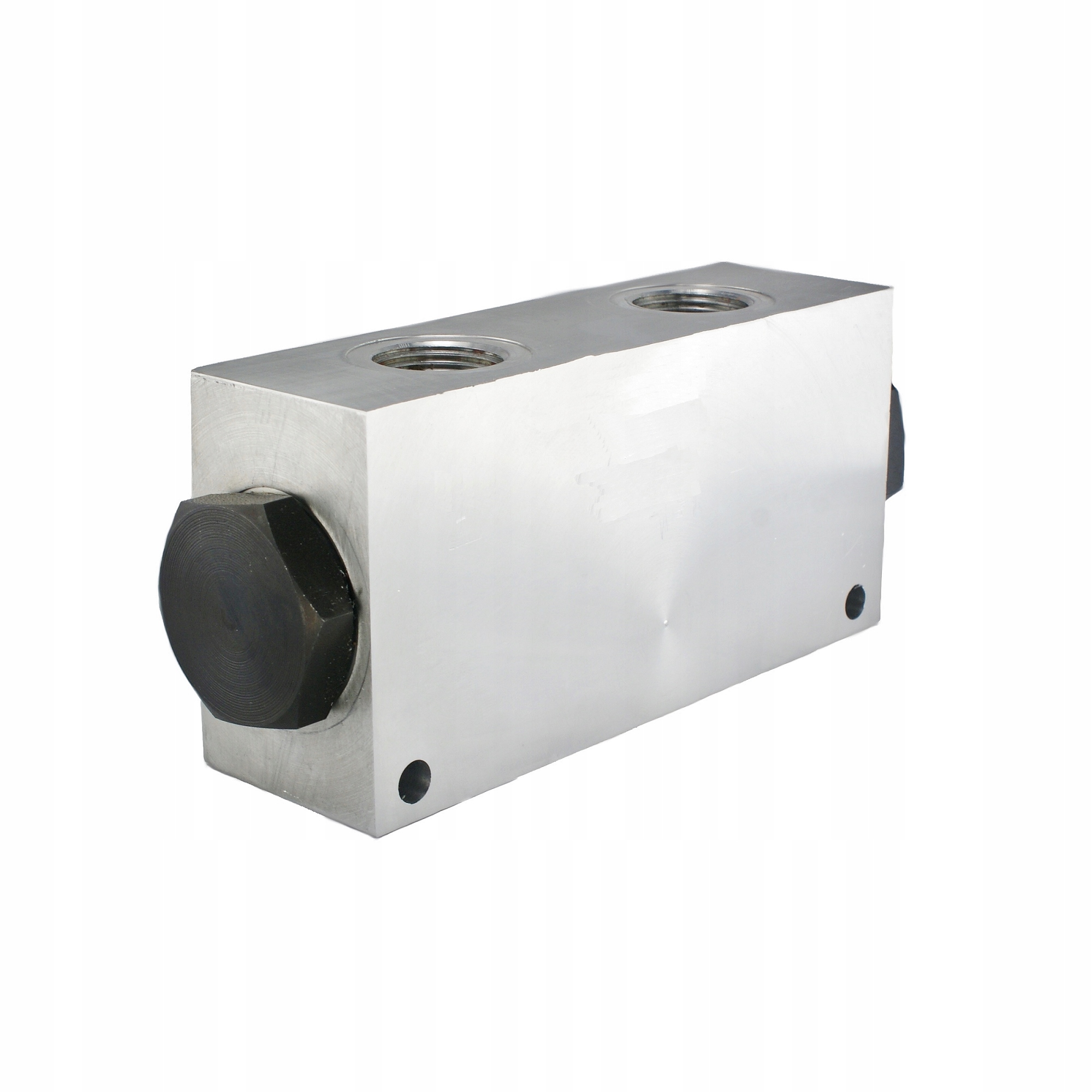

ГІДРАВЛІЧНИЙ КЛАПАН РОЗДІЛЬНИК ПОТОКУ

ТИП 50:50 1/2" - 3/8"

Виробництво:

Оригінальний продукт марки Hydrolider, символ: 1.35.55.024

Застосування:

Цей клапан б/в для гідравлічного контролю маркерів колії в сівалках, картоплесаджалках і подібних машинах.

Він широко використовується в гідравлічних системах у сільському господарстві, будівництві та промисловості.

Дільник потоку ділить вхідний потік масла (P) на дві рівні частини A 50% і B 50% (допуск 5%), незалежно від зміни витрати та тиску. У зворотному напрямку потоки об'єднуються. Використовується в системах, де необхідно розділити основний потік масла на два менших незалежних потоку або навпаки. Щоб дільник рівномірно розподіляв масло (з допуском 5%), рекомендується підтримувати потік масла в діапазоні, рекомендованому виробником.

Він ідеально використовується, коли два однакові приводи, що працюють незалежно, що живляться одним насосом, незважаючи на різні навантаження, повинні висуватись і втягуватися з однаковою швидкістю. У більшості випадків використання звичайного трійника недостатньо.

Принцип дії:

Струмоділитель дозволяє розділити робочий потік на два однакових потоку. Потік завжди ділиться порівну, незалежно від зміни витрати (в межах рекомендованого діапазону), тиску та навантаження окремих ресиверів. Роздільник також може об’єднати два вхідні потоки в один основний потік.

Підключення:

Під’єднайте P до лінії подачі, а A і B — до ресиверів.

Технічні дані:

• Рекомендований діапазон потоку на вході P: 24–40 л/хв
• Кількість гідравлічних отворів: 3
• Внутрішня вхідна різьба: 1/2'' [BSP]
• Внутрішня вихідна різьба: 3/8'' [BSP]
• Матеріал: алюміній
• Допустима похибка ходу циліндра 5%
• Максимальний тиск: 210 бар
• Вага: 0,9 кг

Діапазон температур і масло тип:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
• Тип масла: Гідравлічне масло на мінеральній основі

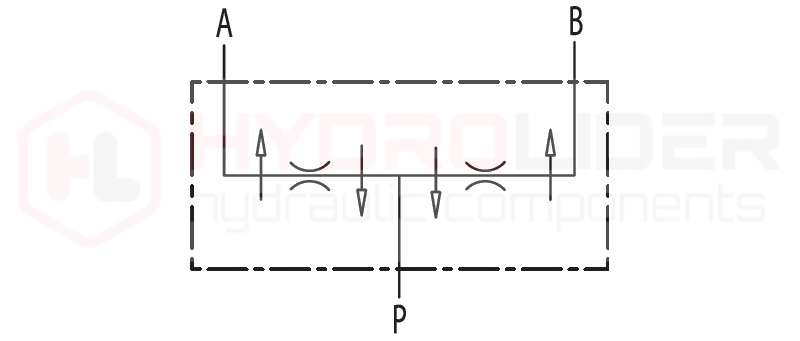

Гідравлічна схема дільника 50:50 (фото):
