ГІДРАВЛІЧНИЙ КЛАПАН РОЗДІЛЬНИК ПОТОКУ

ТИП 50:50 3/8" - 3/8"

Виробництво:

Оригінальний продукт марки Hydrolider, символ: 1.35.55.023

Застосування:

Цей клапан використовується для гідравлічного керування маркерами в сівалках, картоплесаджалках. та подібні машини.

Він широко використовується в гідравлічних системах у сільському господарстві, будівництві та промисловості.

Розділювач потоку ділить вхідний потік масла (P) на дві рівні частини A 50% і B 50% (допуск 5%), незалежно від зміни витрати та тиску. У зворотному напрямку потоки об'єднуються. Використовується в системах, де необхідно розділити основний потік масла на два менших незалежних потоку або навпаки. Щоб дільник рівномірно розподіляв масло (з допуском 5%), рекомендується підтримувати потік масла в діапазоні, рекомендованому виробником.

Він ідеально використовується, коли два однакові приводи , що працюють незалежно, працюють від одного насоса, незважаючи на різні навантаження, вони повинні висуватися і втягуватися з однаковою швидкістю. У більшості випадків використання звичайного трійника недостатньо.

Принцип дії:

Струмоподільник дозволяє розділити робочий потік на два однакових потоки. Потік завжди ділиться порівну, незалежно від зміни витрати (в межах рекомендованого діапазону), тиску та навантаження окремих ресиверів. Роздільник також може об’єднати два вхідні потоки в один основний потік.

Підключення:

Під’єднайте P до лінії електроживлення, а A і B — до приймачів.

Технічні дані:

• Рекомендований діапазон вхідного потоку P: 12 - 24 л/хв
• Кількість гідравлічних отворів: 3
• Внутрішня вхідна різьба: 3/8' ' [BSP ]
• Внутрішня вихідна різьба: 3/8'' [BSP]
• Матеріал: алюміній
• Допустима похибка кроку циліндра 5%
• Максимальний тиск: 210 бар
• Вага: 0,9 кг

Діапазон температур і тип масла:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
• Тип масла: гідравлічне масло на основі мінерального масла< /li> li>

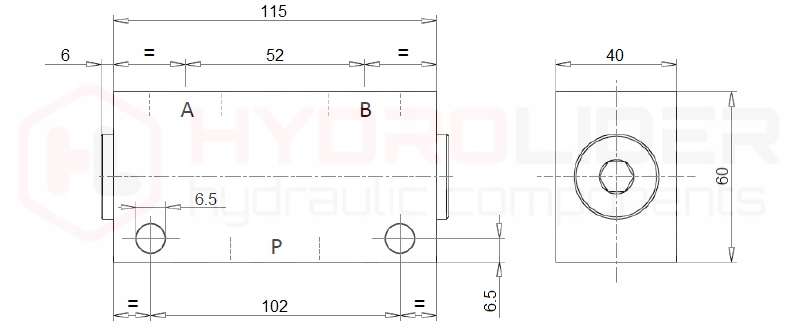

Гідравлічна схема подільника 50:50 (фото):
