Готовий гідравлічний перекидний комплект з насосним агрегатом і гідроциліндром з ходом 910 мм.

СКРАВ-МЕТ КОД: [7131]

Набір ідеальний для самоскидних кузовів у мікроавтобусах, вантажівках, евакуаторах і причепах.

В комплект входить:

• гідравлічний блок, насос з приводом 12В 2,0кВт, бак 11л, пульт КОНТРОЛЬ. [0274]
• гідроциліндр з ходом 910 мм, вантажопідйомністю до 7 тонн. 4-ступеневе розширення. [2854]
• гідравлічний шланг, поперечний переріз шланга адаптований для правильної роботи набору. [1878]
• соска [0094] / [0209]
• Колиска [0108]
• 2x кріплення приводу [0109]
• Електричний обмежувач перекидання [0299]

Повний комплект, готовий до роботи.

Елементи, що використовуються в комплекті, гарантують тривалу та надійну роботу гідроагрегату.

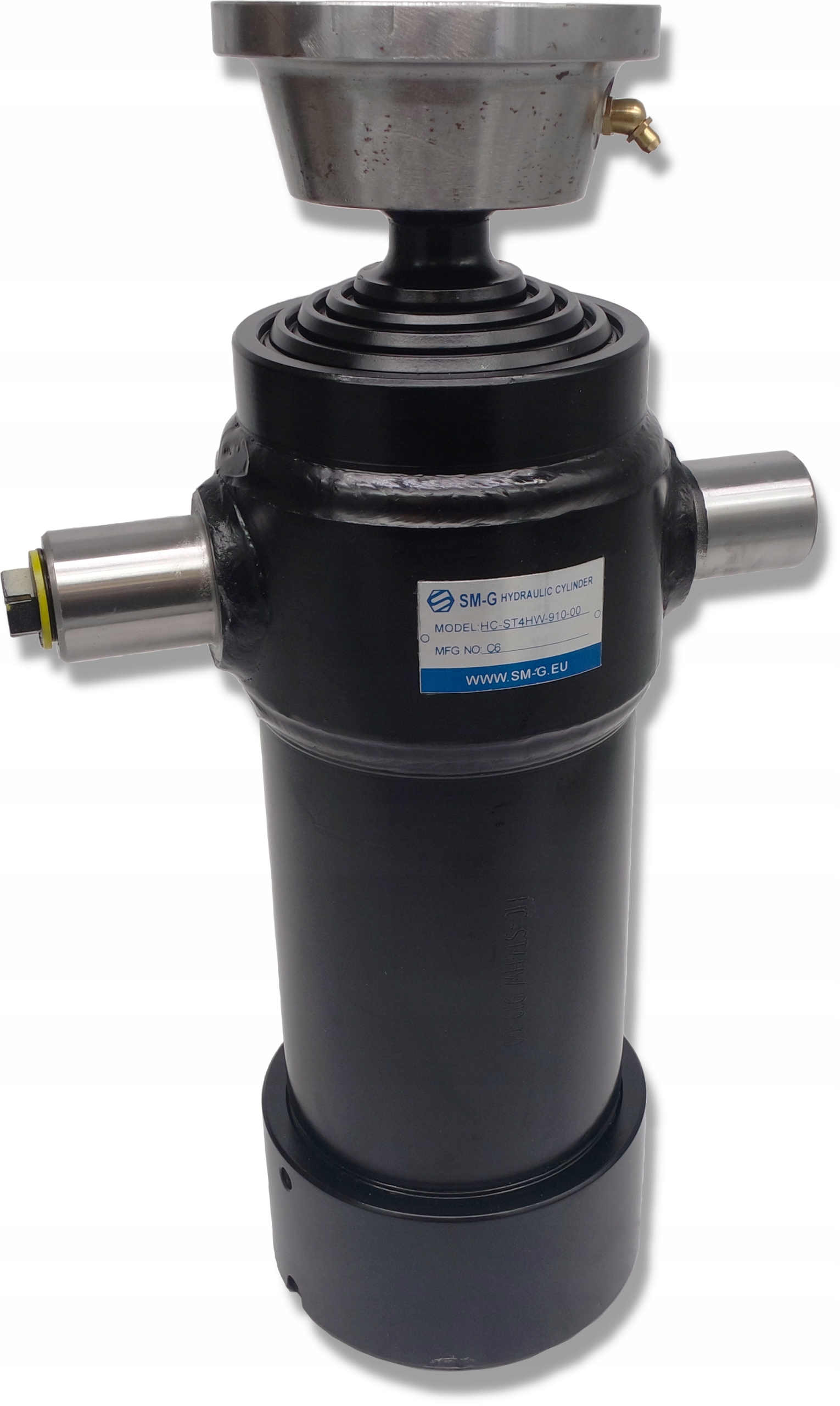

Гідроциліндр з ходом 910 мм з розеткою.

СКРАВ-МЕТ КОД: [2854]

Виробник: SM-G

Символ : ST -4 910-00

Гідроциліндр односторонньої дії

Завдяки своїй конструкції у вигляді 4 подовжувачів циліндр ідеально працює в транспортних засобах з низьким дорожнім просвітом автомобіля, причепа або високого карданного валу.

Гідроциліндр ідеально працює в машинах і пристроях з гідравлічним приводом.

Його можна використовувати в сільське господарство, садівництво, лісове господарство та будівництво.

ВАНТАЖНІСТЬ 7 ТОНН

Слово про телескопи

Телескопічні циліндри складаються з кількох послідовно розширених сегментів - хромованих циліндричних гільз. Це дозволяє збільшити подовження приводу порівняно з його загальною довжиною в складеному стані.

Телескопи є приводами односторонньої дії. Подовження починається з подачі гідравлічного масла під тиском. Повернення приводу відбувається завдяки дії розподільника, який скидає тиск із системи - падіння відбувається під дією сили тяжіння, найчастіше під впливом ваги вантажного ящика.

Щоб запобігти пошкодженню захисту рукава, спричиненому надмірним тиском під час максимального висування приводу, слід використовувати захист (мотузковий, гідравлічний або електричний запірний клапан).

Колодязь- вибраний привід, розташований у центрі конструкції, забезпечує кут нахилу вантажного ящика від 40 до 45 градусів

Ви можете вибрати це залежно від типу товару нахиляйтеся самостійно - таблиця нижче може бути корисною:

ТАБЛИЦЯ ВИБОРУ ТЕЛЕСКОПІЧНОГО ПРИВОДУ

(ТАБЛИЦЯ ХОДУ, НЕОБХІДНОГО ДЛЯ НАХИЛУ ПРИЧЕПА НА БАЖАНИЙ КУТ°)

DP- відстань між кріпленням циліндра та петлями причепа в [мм] ( DP = 1 /2S)

a °- кут нахилу кузова причепа

C- хід приводу в мм

S = DP*2

Технічні характеристики:

• Кількість ступенів: чотири
• Довжина складного циліндра 395 мм,
• Хід поршня 910 мм,
• Загальна довжина циліндра після розкладання 1305 мм,
• Зовнішній діаметр циліндра 110 мм,
• Гідравлічне підключення G1/2"

Максимальна швидкість поршневого штока: 0,5 м/с

Початковий тиск: 0,5 МПа

Максимальний робочий тиск: 160 бар

Потреба в мастилі: 3,5 л

Допустима температура навколишнього середовища від -40 до +60 ℃

Допустима температура масла від -15 до +80 ℃. хромована

Тип рідини: гідравлічна олива на основі мінерального масла

Гідравлічний блок.

[0274]

Електроживлення: 12 В, 2,0 кВт

До блоку входять: насос , електродвигун, з’єднувальна пластина, бак і дистанційне керування.

Блок також має пластикову кришку для двигуна та монтажний набір.

Схема приклеєна до кожного блоку. підключення.

Агрегат укомплектований, готовий до роботи, просто підключіть кабелі та залийте масло.

Гідравлічний блок ідеально підходить для машин і пристроїв з електричним приводом.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Пристосований для роботи при розвантаженні вантажного боксу в причепах, самоскидах, гідропаках, гонках, підйомниках, вантажні платформи, автопідйомники, крани, сільськогосподарські та промислові машини.

Дозволяє керувати приводом односторонньої дії.

Привід висувається під дією тиску, а втягується за допомогою сили тяжіння. сил і піднятої ваги.

Агрегат готовий до роботи, просто підключіть кабелі та залийте масло.

Технічні характеристики:

Потужність двигуна: 2,0 кВт

Електрична напруга: 12 В

Ємність масляного бака: 11 л

Максимальний робочий тиск: 180 бар.

• Довжина блоку: 650 мм
• Довжина резервуара: 440 мм
• Ширина блоку: 170 мм
• Ширина резервуара: 170 мм
• Висота блоку: 195 мм
• Висота резервуара (від основи до кінчика пробки): 205 мм

Агрегат готовий до роботи, просто підключіть кабелі та залийте масло. Рекомендована безперервна робота не більше 3 хвилин, перезапуск після 5 хвилин відпочинку.

Колір пульта дистанційного керування залежить від поточної поставки.

Посилене кріплення актуатора (люльки).

[0108]

Крейд суцільно виготовлений, посадка актуатора посилена, актуатор захист прикручується гвинтами з шестигранним шестигранником.

Використовуючи кріплення з циліндром, ви можете досягти тристороннього перекидання причепа.

Лиска підходить для вибраних циліндрів, які включені в наш пропозиція.

Технічні характеристики:

Вага: 8,5 кг,

Внутрішня ширина: 190 мм х 140 мм.

Електричний обмежувач перекидання з шайбою та пружиною.

[0299]

Призначення обмежувача полягає в тому, щоб припинити живлення гідравлічного блоку після того, як гідроциліндр досягне гранична висота.

Обмежувач використовується в: транспортних засобах доставки, автопричепах, сільськогосподарських причепах.

Кріплення приводу FI 35 складається з двох елементів.

[0109]

Кріплення суцільне.

Застосування для кріплення циліндрів або люльки до рами автомобільного причепа за допомогою гвинтів або зварювання.

Кріплення ідеально підходить до наших циліндрів і люльки.

Технічні характеристики:

Ширина отвору 35 мм,

Діаметр монтажного отвору 14 мм,

Кріплення складається з двох елементів.

Умовні позначення символів:

• + Джерело живлення (позитивний потенціал), підключене безпосередньо до батареї
• - Джерело живлення (негативний потенціал) , підключений безпосередньо до батареї
• A - порт підключення (G3/8")
• B - регулювання швидкості спуску
• b>
• C - регулювання тиску масла

Увага! Фотографії є ​​ілюстративними, товар може дещо відрізнятися візуально в залежності від поставки, але це не впливає на його параметри та технічні характеристики!
