Готовий комплект гідравлічного перекидання на 3 сторони

12V 2.0kW з ходом 800 мм

SKRAW MET КОД: [7150]

Виробник: SM-G (SKRAW MET GROUP)

Набір ідеально підходить для самоскидних кузовів транспортних засобів, вантажівок, евакуаторів і причепів.

Елементи набору виготовлені тільки з високоякісних матеріалів, що гарантує тривалу, надійну та безвідмовну роботу набору. опрокидання.

В комплект входить:

• гідравлічний агрегат (насос 12В 2,0 кВт, бак 11л, дистанційне керування)
• Гідроциліндр 4-х ступеневий, хід 800 мм, вантажопідйомність до 7т
• 2x монтажний привід Φ35 мм
• підсилена підставкаΦ35 мм
• гідравлічний шланг 1,5 м завдовжки (G1/2" - 2SN - 1/2" - DN13)
• ніпельне з'єднання блок зі шлангом G3/8" - G1/2"
• ніпель з'єднувальний кабель з приводом G1/2" - G1/2"

Повний комплект готовий до роботи.

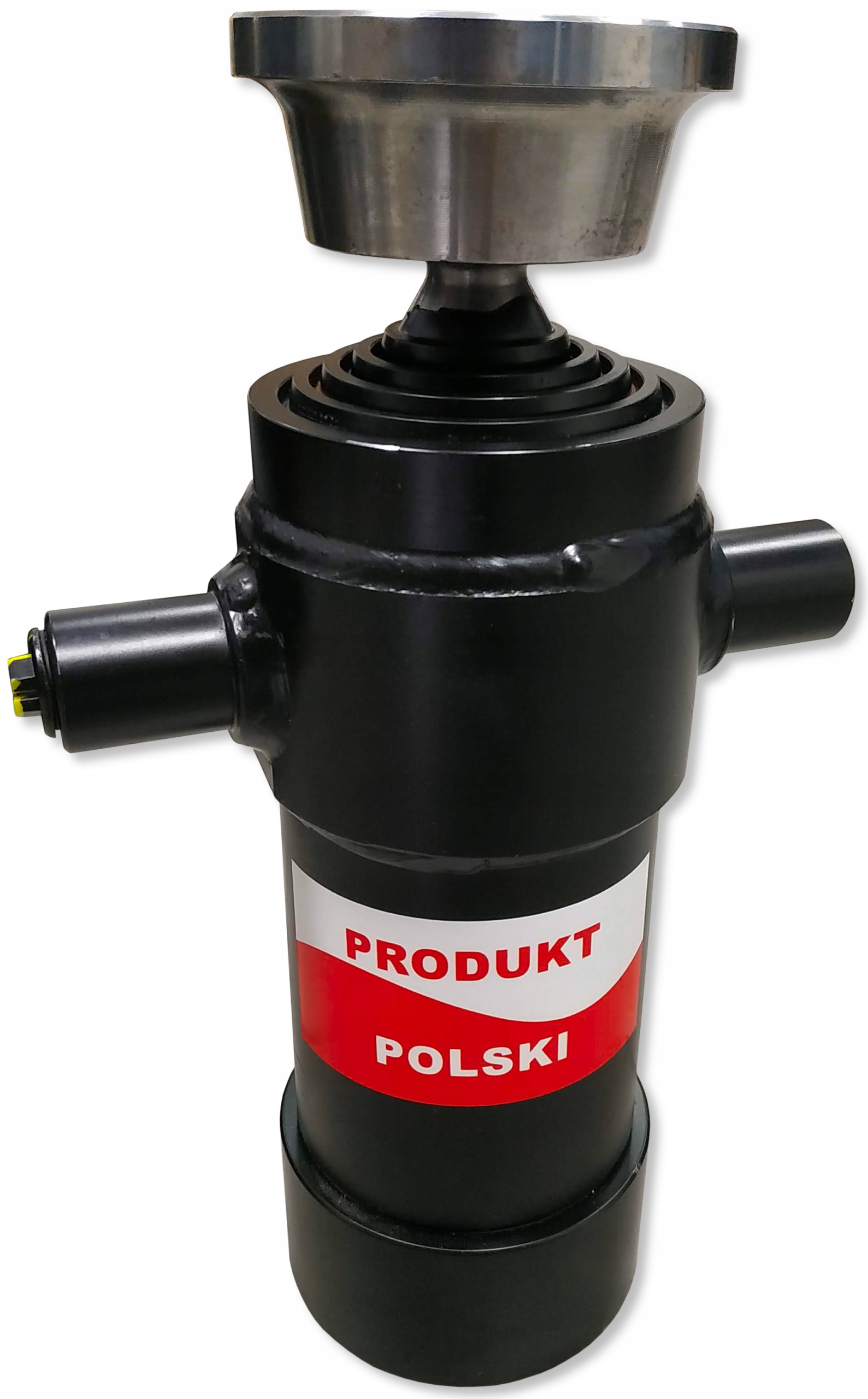

Гідроциліндр з гніздом, люлькою та цапфами з ходом 800 мм

Виробник: SM-G (SKRAW MET GROUP)

Символ: ST-4.800-00

___________________________________________________________

Це варто знати при виборі циліндра постачальник

Фотографії та зображення показують лише зовнішній вигляд приводів. Всередині приховані найважливіші елементи, які впливають на якість і правильну роботу приводу протягом тривалого часу (посилені ущільнювачі, сальник, шток поршня і якісна труба). Усі наші приводи забезпечують найвищу якість цих елементів. Вибираючи продукт з нашого асортименту, ви робите вдалий і мудрий вибір, а товар надходить з польської фабрики.

SKRAW-MET є багаторічним лідером у виробництві актуаторів. Завдяки своєму досвіду він використовує лише посилені ущільнення польського виробництва, що забезпечує найвищу якість на ринку та надійність протягом багатьох років!

На інших наших аукціонах ви знайдете посилені ущільнення як ремкомплект для цього циліндра.

________________________________________________________

Гідравлічна одностороння дія циліндр

Кулінатор вантажопідйомністю до 7 тонн, встановлюється в автомобілях з низьким дорожнім просвітом автомобіля або причепа або з високим карданним валом.

Завдяки своїй конструкції використовується в причепах-самоскидах з перекиданням на 3 сторони (назад і набік).

Гідроциліндр ідеально підходить для гідравл. машин і пристроїв.

Може використовуватися в сільському господарстві, плодівництві, лісовому господарстві. або будівництво.

Слово про телескопи

Телескопічні циліндри складаються з кількох послідовно розширених сегментів - хромованих циліндричних гільз. Це дозволяє збільшити подовження приводу порівняно з його загальною довжиною в складеному стані.

Телескопи є приводами односторонньої дії. Розширення починається з подачі в нього гідравлічного масла під тиском. Повернення приводу викликано дією розподільника, який скидає тиск із системи - падіння відбувається під дією сили тяжіння, найчастіше під впливом ваги вантажного ящика.

Щоб запобігти пошкодженню захисту рукава, спричиненому надмірним тиском під час максимального висування приводу, слід використовувати захисний пристрій (канат, гідравлічний або електричний запірний клапан).

A правильно підібраний привід, розташований у центрі конструкції, забезпечує кут нахилу вантажного боксу від 40 до 45 градусів.

Залежно від типу вантажу, який транспортується, ви можете вибрати цей кут самостійно - таблиця нижче може бути корисною:

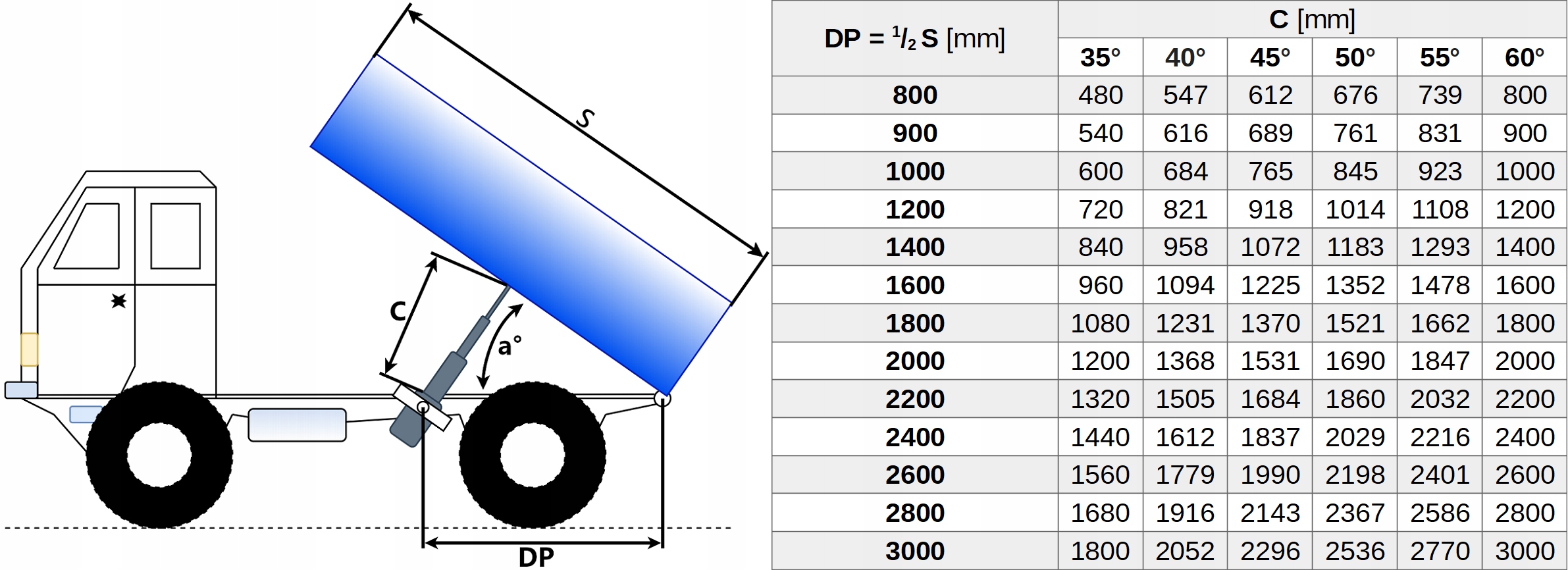

Таблиця вибору телескопічного приводу

(Таблиця ходу, необхідного для нахилу причепа на потрібний кут°)

DP — відстань між кріпленням циліндра та петлями причепа в [мм] ( DP = 1/2 S )

a° — нахил кузова причепа кут

C — хід приводу в мм

S = DP*2

Технічні характеристики:

4-ступінчастий циліндр

• Привід встановлено на монтажні штифти Φ35 мм
• Довжина циліндра в складеному вигляді: 366,5 мм
• Хід поршня: 800 мм
• Загальний довжина циліндра в розкладеному стані: 1166,5 мм
• Діаметр кулінатора: 108 мм
• Вихідний отвір: G1/2"

Макс. швидкість поршневого штока: 0,5 м/с

Початковий тиск: 0,5 МПа

Максимальний робочий тиск: 160 бар

Потреба в мастилі: 3 л

Допустима температура навколишнього середовища: від -40 до +60 ℃

Допустима температура масла: від -15 до +80 ℃

Тип сальника: з різьбою, що вкручується труба

Поршневий шток: хромований

Тип рідини: гідравлічна олива на основі мінерального масла

Посилене кріплення приводу (люлька)

Люска міцно виготовлена, посилені гнізда для кріплення приводу, захист приводу прикручується гвинтами з шестигранником.

За допомогою кріплення з приводом можна досягти тристороннього перекидання причепа.

Технічні характеристики:

Внутрішня ширина: 190 мм x 140 мм

Зовнішня ширина: 220 мм x 170 мм

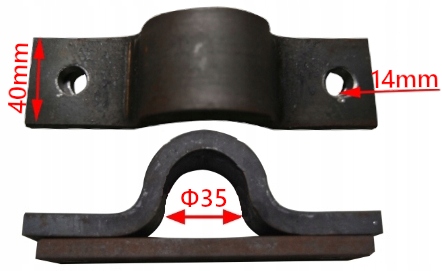

Кріплення приводу Φ35 мм

Кріплення виконано суцільно. Складається з двох елементів.

Використовується для кріплення приводів або люльки до рами автомобільного причепа за допомогою гвинтів, або може бути привареним.

Технічні характеристики:

Ширина отвору 35 мм,

Діаметр отвору для кріплення 14 мм,

Кріплення складається з двох елементів.

Гідравлічний агрегат 12 В 2,0 кВт

SKRAW MET КОД: [0274]

Виробник: SM-G (SKRAW MET GROUP)

Дозволяє керувати приводом простої дії.

Привід висувається під дією тиску, а втягується під дією сил тяжіння та вага. піднято.

Агрегат готовий і готовий до роботи, просто підключіть кабелі та залийте масло. Рекомендована безперервна робота не більше 3 хвилин, відновлення після 5 хвилин відпочинку.

Застосування:

Агрегат ідеально підходить для машин і пристроїв з електроприводом.

Може використовуватися в сільському господарстві, садівництві, лісництві та будівництві.

Пристосований для роботи при розвантаженні кузова в причепах, самоскидах, гідропаках, породах, підйомники, вантажні платформи, автопідйомники, крани, сільськогосподарські та промислові машини.

Технічні характеристики:

• Потужність двигуна: 2,0 кВт
• Електрична напруга: 12 В
• Ємність масляного бака: 11 л
• Максимальний робочий тиск: 180 бар
• Потужність насоса: 2,6 см3/оберт, у цьому наборі від 7 л/хв до 12 л/хв
• Внутрішнє різьбове з’єднання: 3/8"
• Переливний клапан (запобіжний): ТАК

Розміри:

• Довжина за основою: 650 мм
• Довжина резервуара: 440 мм
• Ширина блоку: 170 мм
• Ширина резервуара: 170 мм
• Висота блоку: 195 мм
• Висота резервуара (від основи до кінчика кришки): 205 мм

Пульт дистанційного керування з 2 кнопками

Сільна конструкція

Це спеціальний пульт дистанційного керування з двома кнопками, який використовується в основному в гідравлічних агрегатах, що живляться від 12 В / 24 В.

Оснащений монтажною кишенею, яку за потреби можна прикріпити за допомогою двох отворів діаметром 5 мм.

На задній частині пульта також є магніти, завдяки яким пульт можна кріпити до металевих елементів.

Крім того, до складу пульта входить кабель довжиною приблизно 4,4 м із 3-контактним штекером, що загвинчується.

Усі елементи виготовлені лише з міцних, високоякісних матеріалів.

До складу блоку входять:

• насос
• електродвигун
• з'єднувальна пластина
• бак
• контролер

У блоку також є пластикова кришка для двигуна та монтажний набір.

На кожному блоку наклеєна схема роботи системи. гідравлічний.

_________________________________________________________________

Агрегат готовий, готовий до роботи, тільки підключити кабелі та залити масло. Рекомендована безперервна робота не більше 3 хвилин, перезапуск після 5 хвилин відпочинку.

Колір пульта дистанційного керування залежить від поточної поставки.

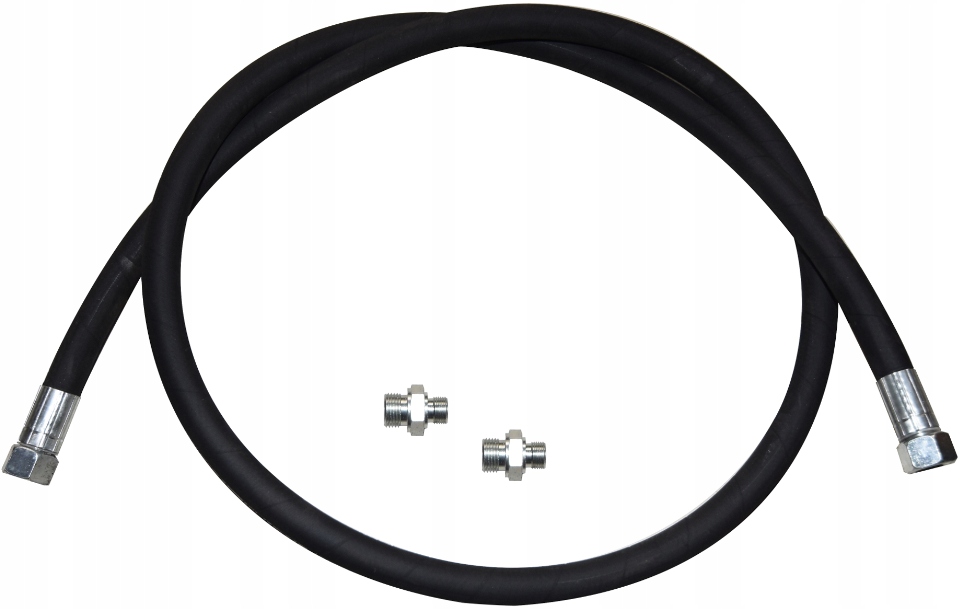

Кований гідравлічний шланг з ніпелями

Тип: AA 13/2/1500/1/2-1/2

Шланг укріплений двома оплітками, гнучкий і стійкий до погодних умов.

Застосування:

Гідравлічні шланги ідеально підходять для гідравлічних приводів машин і приладів. Їх можна використовувати в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Напірні гідравлічні лінії самоущільнюються після затягування. Вони використовуються для підключення окремих компонентів гідравлічних систем, включаючи: приводи, розподільники, баки та двигуни.

Завдяки своїй універсальності його можна використовувати в будь-якій системі з максимальним тиском масла 275 бар і витратою до 80 л/хв. Він призначений для внутрішнього та зовнішнього використання.

Технічні характеристики:

Тип фітингів: AA (прямі гайки з внутрішньою різьбою з обох сторін)

• Внутрішня різьба: G1/2"
• Внутрішній діаметр проходу: DN13 = 13 мм
• Зовнішній діаметр шланга: 21,2 мм (+/- 0,3 мм)
• Кількість обплетень: 2
• Довжина шланга з затискачами: 1500 мм
• Максимальний тиск: 275 бар
• Максимальний потік: 80 Л/хв

Шланг затиснутий і готовий до використання.
